পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | Slewing ডিভাইস: | VE9 |
|---|---|---|---|
| গিয়ার অনুপাত: | 61:1 | জিভ ধরে: | 80000 Nm |
| কাত টর্ক: | 16000 Nm | রেট আউটপুট টর্ক: | 8784 Nm |
| পরিবহন প্যাকেজ: | পাতলা পাতলা কাঠ এবং তৃণশয্যা | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | VE9 সোলার স্লিউ ড্রাইভ,অনুভূমিক লিঙ্কেজ ছোট স্লিউ ড্রাইভ,42CrMo VE9 সোলার স্লিউ ড্রাইভ |
||

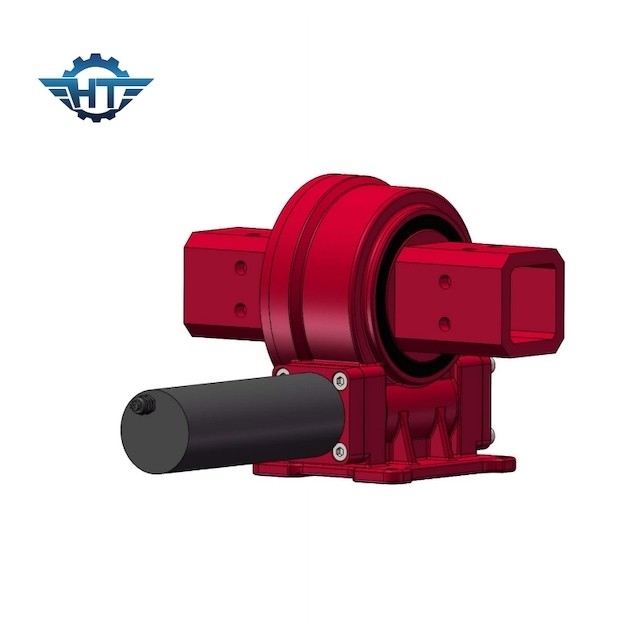

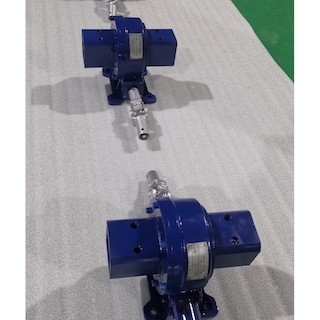

লিঙ্কেজ অনুভূমিক একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য VE9 সোলার স্লুইং ড্রাইভ
সংযোগ একক অক্ষ Slewing ড্রাইভ বিবরণ
লিঙ্ক একক-অক্ষ স্লিউইং ড্রাইভগুলি এক অক্ষের চারপাশে ঘোরে এবং ট্র্যাকিং সিস্টেমকে পূর্ব থেকে পশ্চিমে এবং রাতে বাড়িতে ফিরে যেতে সাহায্য করে।এই পণ্যগুলি ইনস্টল করা সবচেয়ে সহজ এবং সবচেয়ে বেশি ব্যবহৃত হয়।VE একটি উচ্চ-ক্ষমতাসম্পন্ন ইউনিটে উল্লম্ব মাউন্টিং এবং একটি সম্পূর্ণ-আবদ্ধ ড্রাইভ IP66 অফার করে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
রক্ষণাবেক্ষণ
স্লিউইং ড্রাইভ ডিভাইস হল একটি ফোর্স ট্রান্সমিশন উপাদান যা উপরের শরীর এবং নীচের শরীরের মধ্যে আপেক্ষিক স্লিউইং গতি সঞ্চালন করে এবং উপরের শরীরের ভরকে সমর্থন করতে এবং কাজের লোড বহন করতে ব্যবহৃত হয়।মোটরটি ড্রাইভিং পদ্ধতি হিসাবে ব্যবহৃত হয়।যখন ঘূর্ণমান মোটর ঘোরে, গ্রহের গিয়ার হ্রাস বাক্সটি মোটর দ্বারা চালিত হয়, এবং তারপরে ঘূর্ণমান ড্রাইভের আউটপুট শ্যাফ্ট চালিত হয়, যাতে ঘূর্ণমান ড্রাইভ ডিভাইসটি ঘোরানো যায়।
ঘূর্ণায়মান কাঠামোর উপাদানগুলির ভাল কর্মক্ষমতা সামগ্রিক নমনীয়তার মৌলিক গ্যারান্টি, তাই তৈলাক্তকরণের কাজ অপরিহার্য।
বিভিন্ন অ্যাপ্লিকেশন অনুসারে, গ্রীস যোগ করার চক্রটিও আলাদা।ফটোভোলটাইক অ্যাপ্লিকেশনের জন্য, গ্রীস ইনজেকশন বা প্রতিস্থাপনের চক্রটি পাঁচ বছর।নির্মাণ যন্ত্রপাতি অ্যাপ্লিকেশনের জন্য, যেহেতু এর কাজের গতি এবং ফ্রিকোয়েন্সি ফটোভোলটাইক অ্যাপ্লিকেশনগুলির তুলনায় অনেক বেশি, তাই প্রতি বছর বা এমনকি প্রতি ছয় মাসে গ্রীস যোগ বা প্রতিস্থাপন করতে হবে।
বিশেষ কাজের অবস্থার অধীনে, যেমন গ্রীষ্মমন্ডল, উচ্চ আর্দ্রতা, ধুলো এবং বড় তাপমাত্রার পার্থক্য, ক্রমাগত অপারেশন চলাকালীন, তৈলাক্তকরণ চক্রটি সংক্ষিপ্ত করা উচিত এবং মেশিনটি দীর্ঘ সময়ের জন্য চলা বন্ধ হওয়ার আগে এবং পরে কিছু নতুন গ্রীস যোগ করতে হবে।গ্রীস দিয়ে রেসওয়ে পূরণ করুন যতক্ষণ না এটি সিলিং ব্যান্ড থেকে বেরিয়ে আসে।
