পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | SDE3" |
|---|---|---|---|
| গিয়ার অনুপাত: | 31:1 | রেট আউটপুট টর্ক: | 600 Nm |
| জিভ ধরে: | 5800 Nm | কাত টর্ক: | 1800 Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | solar slew drive,slewing drive for solar tracking system |
||

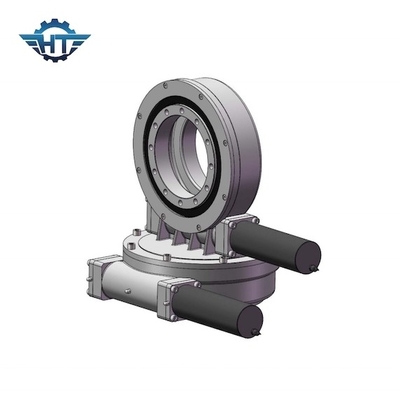

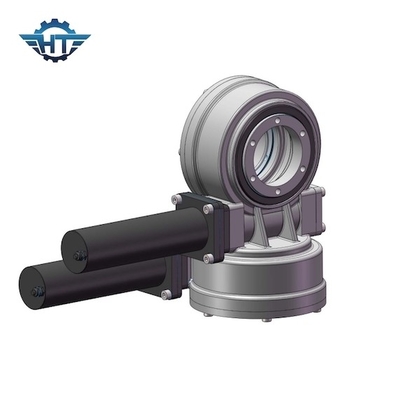

বাঁকা আয়না প্যারাবোলিক সিএসপির জন্য আওয়ারগ্লাস ওয়ার্ম গিয়ার স্লিউইং রিং বিয়ারিং
ওয়ার্ম গিয়ার স্লিউইং রিং বিয়ারিং বর্ণনা
স্লিউইং ড্রাইভটি অ্যাপ্লিকেশনের জন্য একটি নিখুঁত গতি নিয়ন্ত্রণ পণ্য যার জন্য ঘূর্ণন ঘূর্ণন সঁচারক বল শক্তি, কম গতি এবং ভাল নির্ভুলতা প্রয়োজন।
সোলারের জন্য স্লিউ ড্রাইভ: এটি সৌর ফটোভোলটাইক প্যানেল ঘূর্ণনে ডিজাইন করা হয়েছে এবং বিদ্যুৎ উৎপাদনের দক্ষতা উন্নত করে।কেন্দ্রীভূত সৌর শক্তির মধ্যে রয়েছে সৌর কেন্দ্রীভূত সৌর থালা, CPV (ঘনবদ্ধ ফটোভোলটাইক্স), CSP (ঘনবদ্ধ সৌর শক্তি), সৌর প্যারাবোলিক ট্রফ, PV ট্র্যাকার (একক অক্ষ এবং দ্বৈত অক্ষ সৌর ট্র্যাকিং সমাধান)।উইন্ড জেনারেটরের জন্য: উইন্ড টারবাইনে পেডেস্টাল ঘোরানোর জন্য স্লুইং ড্রাইভ ব্যবহার করা হয়।নির্মাণ যন্ত্রপাতি অ্যাপ্লিকেশনের জন্য: মাউন্ট করা ট্রাক ক্রেন, এরিয়াল ওয়ার্কিং প্ল্যাটফর্ম, ক্রেন, কাঠের দখলে ব্যাপকভাবে প্রয়োগ করা হয়।শিল্প বাজারের জন্য: অটোমেশন এবং সিএনসি সমাবেশ লাইন, রোবোটিক আর্ম।স্যাটেলাইটের জন্য: স্যাটেলাইট ডিশে মহাকাশ যোগাযোগ এবং গ্লোবাল পজিশনিং সিস্টেম।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
|
SDE মডেল পারফরম্যান্স পরামিতি |
||||||||||||
|
মডেল |
রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) |
অক্ষীয় লোড (kN) |
রেডিয়াল লোড (kN) |
অনুপাত |
দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং |
ওজন (কেজি) |
|
3" |
600 |
1.5 |
৫.৮ |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
25 কেজি |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
34 কেজি |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
56 কেজি |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
92 কেজি |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
160 কেজি |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
224 কেজি |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
320 কেজি |
|
21" |
16000 |
৮৯ |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
492 কেজি |
|
25" |
21450 |
112 |
৮৯ |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
705 কেজি |
প্যারাবোলিক সিএসপি-তে আবেদন
এসলিউইং ড্রাইভগুলি সিএসপি প্যারাবোলিক ট্রফের জন্য একটি নিখুঁত ঘূর্ণায়মান অংশ।একটি প্যারাবোলিক ট্রফ সূর্যের শক্তি এবং ফলস্বরূপ তাপ উত্পাদনের দক্ষতাকে সর্বাধিক করার জন্য সূর্য-ট্র্যাকিং বাঁকা আয়না (যাকে প্যারাবলিক ট্রফ বলা হয়) প্রয়োগ করে।সূর্যের রশ্মিগুলি ধরা হয় এবং তাপ স্থানান্তর তরল (জল বা তাপীয় তেল) দিয়ে ভরা একটি রিসিভার পাইপে প্রতিফলিত হয় যা খাদের কেন্দ্রীয় বিন্দুতে অবস্থিত।
