পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | VE3" |
|---|---|---|---|
| গিয়ার অনুপাত: | 31:1 | দক্ষতা: | 40% |
| রঙ: | RAL 9006 | আবেদন: | লিঙ্কেজ সোলার ট্র্যাকিং সিস্টেম |
| উৎপত্তি স্থল: | চানাগজু, চীন | মোটর: | 24VDC মোটর |
| ওয়ারেন্টি: | 5~10 বছর | সনদপত্র: | ISO9001, CE |
| বিশেষভাবে তুলে ধরা: | solar slew drive,slewing drive for solar tracking system |
||

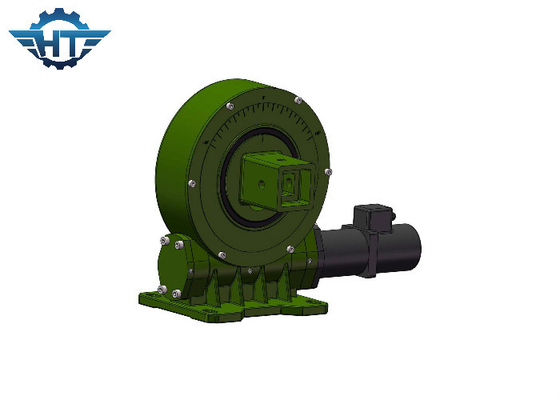

IP66 একক অক্ষ ছোট ঘূর্ণন স্লিউইং ড্রাইভ আউটডোর ব্যবহারের জন্য সোলার ট্র্যাকার
ছোট ঘূর্ণায়মান Slewing ড্রাইভ বিবরণ
স্লিউইং ড্রাইভ, যাকে রোটারি ড্রাইভ এবং গিয়ারবক্সও বলা হয় কারণ মূল উপাদানগুলি হল স্লিউইং বিয়ারিং এবং ওয়ার্ম শ্যাফ্ট।এটি সিল, হাউজিং এবং মোটরের মতো সহায়ক উপাদানগুলিও নিয়ে গঠিত।পাওয়ার উৎস হিসেবে, স্লিউ মোটর ডিসি প্ল্যানেটারি গিয়ার মোটর, এসি গিয়ার মোটর বা স্টেপার মোটর ব্যবহার করে।এসি হাইড্রোলিক মোটর প্রধানত একটি পাওয়ার ড্রাইভ সিস্টেম হিসাবে নির্মাণ যন্ত্রপাতি ব্যবহার করা হয়.মূল উপাদানটি হল রিং ড্রাইভ slewing, slewing গিয়ারবক্স সহজেই অক্ষীয় এবং রেডিয়াল শক্তি সহ্য করতে পারে।
স্লিউ ড্রাইভের কাজের নীতি: কীটটি মোটর দ্বারা চালিত হয়, যা স্লিউইং রিংয়ের বাইরের রিংটিকে ঘোরাতে চালিত করে;বাইরের রিং আউটপুট ফ্ল্যাঞ্জের মাধ্যমে ঘূর্ণন সঁচারক বল এবং slewing রিং এর ভিতরের রিং হাউজিং মধ্যে স্থির করা হয়.
রিভার্স সেলফ-লকিং বৈশিষ্ট্য সহ ওয়ার্ম গিয়ার ড্রাইভের কারণে স্লুইং ড্রাইভে রিভার্স সেলফ-লকিং রয়েছে।এই বৈশিষ্ট্যটি হোস্ট অপারেটিং এবং নিরাপত্তা ফ্যাক্টরের স্থায়িত্বকে ব্যাপকভাবে বৃদ্ধি করে।ঐতিহ্যবাহী সুইং পণ্যের তুলনায়, স্লিউইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং যথেষ্ট ইনস্টলেশন স্থান সংরক্ষণ করে।
slewing ড্রাইভ হল একটি নতুন ধরনের slewing পণ্য, সাধারণত slewing রিং বলা হয়, যা সাধারণত কৃমি, slewing রিং, হাউজিং, মোটর এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত।যেহেতু মূল উপাদানগুলি slewing bearings হয়, তারা একই সাথে অক্ষীয় শক্তি, রেডিয়াল বাহিনী এবং উল্টে যাওয়া মুহুর্তগুলি সহ্য করতে পারে।ঐতিহ্যবাহী ঘূর্ণমান পণ্যগুলির সাথে তুলনা করে, নতুন স্লিউইং ড্রাইভটি সহজ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং ইনস্টলেশনের স্থানের একটি বৃহত্তর ডিগ্রি বৈশিষ্ট্যযুক্ত।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
মিলেছে ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য দ্বৈত সমর্থনকারী কাঠামো গ্রহণ করুন যাতে গিয়ারবক্সের সর্বাধিক টর্ক অনেক বেড়ে যায়।
2. সূর্যের চাকা এবং প্ল্যানেটারি হুইল স্প্লাইন দ্বারা সংযুক্ত থাকে যা গিয়ারবক্সের সর্বোচ্চ টর্ক বাড়ায় এবং জীবনকে দীর্ঘায়িত করে।
3. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা উচ্চ গতিতে মসৃণভাবে আওয়াজ কম করে।ভিতরের গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয় হয়।গিয়ারবক্স এবং মোটর অক্ষীয় মধ্যে স্ক্রু দ্বারা একটি সীম ফিক্স দ্বারা অবস্থিত যা ম্যাচিং নির্ভুলতা বৃদ্ধি করে এবং শব্দ কমায়।
4. আমরা গ্রহের চাকার ভিতরে রোলিং পিন হোল্ডার ব্যবহার করি। আমরা স্লাইডিং গ্রাইন্ডিংয়ের পরিবর্তে রোলিং পিন গ্রাইন্ডিং ব্যবহার করি যাতে গিয়ারবক্সের আয়ু অনেক বেশি হয়।
5. ডবল সমর্থন কাঠামো;প্ল্যানেটারি গিয়ারের ভিতরের বোরে অভ্যন্তরীণ পিষে ভিতরের বোরের গোলাকারতা 0.003 মিমি থেকে কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চলমান;HRC60 গিয়ার সারফেস নির্ভুলতা স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণ করা সুপার শান্ত এবং স্থির অপারেটিং এবং 10000 ঘন্টার বেশি দীর্ঘ জীবনকাল নিশ্চিত করে।
