পণ্যের বিবরণ:
|
| মডেল: | SE9 | গিয়ার অনুপাত: | 61:1 |
|---|---|---|---|
| আবেদন: | সোলার ট্র্যাকিং সিস্টেম | উৎপত্তি স্থল: | চাংঝো, চীন |
| ড্রাইভার: | প্ল্যানেটারি গিয়ার মোটর | সনদপত্র: | ISO9001, CE |
| স্থাপন: | একক অক্ষ | রক্ষণাবেক্ষণ: | বিনামূল্যে |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রী |
| বিশেষভাবে তুলে ধরা: | slewing drive for solar tracking system,solar tracker drive |
||

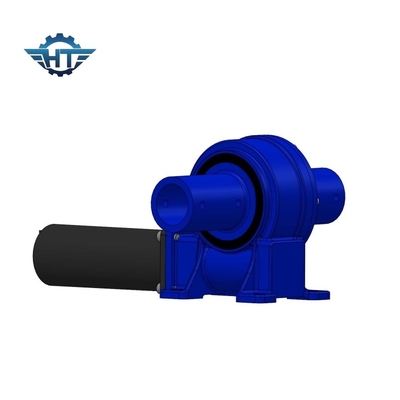

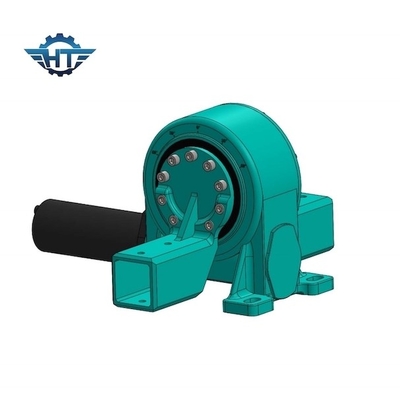

সৌর ট্র্যাকিং সিস্টেমের জন্য 24 Vdc প্ল্যানেটারি মোটর সহ উল্লম্ব সোলার ট্র্যাকার স্লিউ ড্রাইভ
উল্লম্ব সৌর ট্র্যাকার Slew ড্রাইভ বিবরণ
Slewing ড্রাইভ ঘূর্ণন মডিউল আছে একটি ঢালাই লোহা হাউজিং যে একটি গিয়ার সঙ্গে একটি বাঁক রিং ধারণ করে একত্রিত কমপ্যাক্ট ঘূর্ণন ইউনিট হয়.গিয়ারটি দুর্দান্ত সূক্ষ্মতার সাথে টার্নিং রিংটিকে ঘোরায় এবং মসৃণ ঘূর্ণন এবং সর্বাধিক প্রচেষ্টার জন্য অনুমতি দেয়।Slewing ড্রাইভ যেমন ঘের টাইপ, খোলা হাউজিং টাইপ, উল্লম্ব টাইপ, দ্বৈত অক্ষ টাইপ, উচ্চ নির্ভুলতা টাইপ, ওয়ার্ম ড্রাইভ টাইপ ইত্যাদি অনেক ধরনের আছে. slewing ড্রাইভ শক্তিশালী টিল্টিং মোমেন্ট টর্ক এবং স্ট্যাটিক স্ব-লকিং ফাংশন সহ slewing বিয়ারিং এর উপর ভিত্তি করে।অনেক দাঁত যোগাযোগ পৃষ্ঠ উচ্চ লোড ড্রাইভিং জন্য বিশেষভাবে ডিজাইন করা হয়েছে.
SE Slew Drive ডেটা শীট
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হ্যাঁ | 8 |
| ৫” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 12 |
| ৭” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 204 |
Slewing ড্রাইভ সুবিধা
1. ঘূর্ণন 360 ডিগ্রী
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ
3. ইনস্টলেশনের সময়, গিয়ারিং ক্লিয়ারেন্স সামঞ্জস্য করার প্রয়োজন নেই;এটি ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে
4. কারখানার আগে গ্রীস ভর্তি করা হয়েছিল
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. উচ্চ টিল্টিং টর্ক, অনুভূমিক ইনস্টলেশনের জন্য উপযুক্ত
