পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | VE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 1750Nm |
| জিভ ধরে: | 13200Nm | কাত টর্ক: | 7000Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | solar tracker drive,solar slew drive |
||

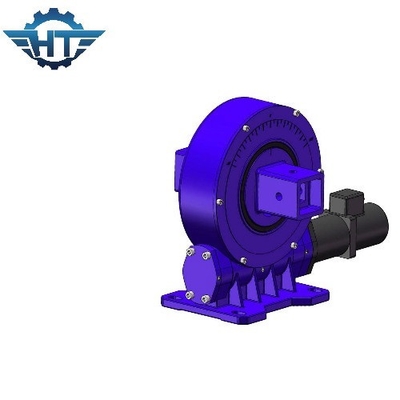

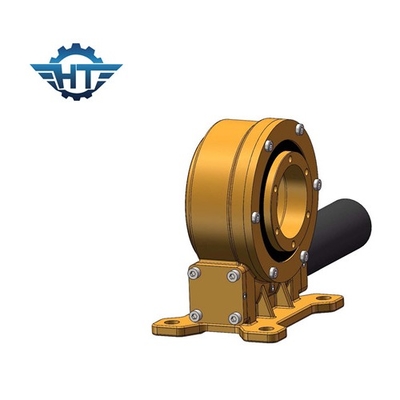

সোলার ট্র্যাকারের জন্য 24VDC প্ল্যানেটারি গিয়ার মোটর সহ উচ্চ দক্ষতার ছোট স্লিউ ড্রাইভ
ছোট স্লিউ ড্রাইভ বর্ণনা
উল্লম্ব স্লিউ ড্রাইভগুলি উল্লম্বভাবে মাউন্ট করা হয়, এটি বিশেষভাবে ফ্ল্যাট একক অক্ষ সৌর ট্র্যাকিং সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য পূর্ব থেকে পশ্চিমে সূর্যের দিকে ট্র্যাকিং প্রয়োজন।উল্লম্ব স্লিউ ড্রাইভের সুনির্দিষ্ট ঘূর্ণন প্রক্রিয়াটিকে পুরোপুরি ট্র্যাক করতে দেয়।এই ধরণের উল্লম্ব স্লিউইং ড্রাইভটি সর্বশেষ প্রযুক্তি ব্যবহার করে তৈরি করা হয় যা ঘন্টাঘড়ি প্রক্রিয়াকে অন্তর্ভুক্ত করে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| ৭" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
সুবিধাদি
1. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. 360 ডিগ্রী ঘূর্ণন পরিসীমা
3. ভিতরে কীট ড্রাইভ enveloping
4. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
5. স্ব-লকিং ফাংশন
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
টিল্টিং মোমেন্ট টর্ক:এই টর্ক হল মাধ্যাকর্ষণ লোড যা লোডের অবস্থান এবং স্লিউইং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত হয়।প্রকৃত ঘূর্ণন সঁচারক বল রেট দেওয়া টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হলে, স্লিউইং ড্রাইভ উল্টে যাবে।
রেডিয়াল লোড:স্লিউইং বিয়ারিংয়ের অক্ষের উল্লম্ব লোড
অক্ষীয় লোড:স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড
জিভ ধরে:এটি বিপরীত টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘোরানো হয়, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক টর্ক অর্জন করা হয় তাকে হোল্ডিং টর্ক বলা হয়, এটি ভাঙা টর্ক হিসাবেও দেখা হয়।
স্ব-লকিং:শুধুমাত্র যখন লোড থাকে, স্লিউইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
