পণ্যের বিবরণ:
|
| গিয়ার অনুপাত: | 31:1 | সাধারণ আউটপুট টর্ক: | 533 Nm |
|---|---|---|---|
| উৎপত্তি স্থল: | চাংঝো, চীন | জিভ ধরে: | 7000 Nm |
| টিল্টিং টর্ক: | 744 Nm | রেট আউটপুট টর্ক: | 0.065 RPM |
| ব্যবহার: | কাত সোলার ট্র্যাকিং সিস্টেম | বৈশিষ্ট্য রক্ষা করুন: | IP66 |
| বিশেষভাবে তুলে ধরা: | solar tracker drive,solar slew drive |
||

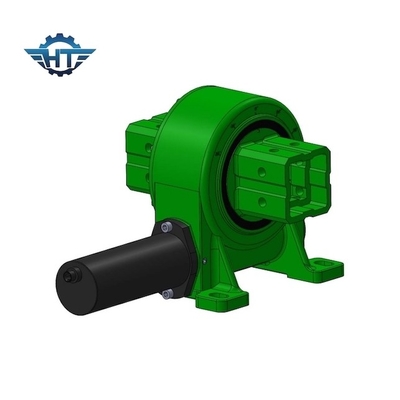

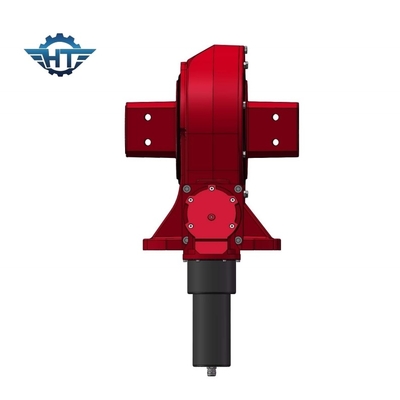

3 ইঞ্চি আইপি 66 ছোট স্লিভ ড্রাইভ 24 ভিডিসি প্ল্যানেটারি গিয়ার মোটর সহ টিল্ট সোলার ট্র্যাকিং সিস্টেমের জন্য
ছোট স্লিভ ড্রাইভ বর্ণনা
একটি স্লিভ ড্রাইভ সিস্টেম একটি কম্প্যাক্টভাবে নির্মিত ইউনিট যা একটি কৃমি, গিয়ার, বেস, ঘর, বিয়ারিং এবং অন্যান্য আনুষাঙ্গিকগুলির সমন্বয়ে গঠিত। এই ইউনিটটি একটি ইউনিটে একটি গিয়ার এবং একটি কৃমি এর সুবিধাগুলি এনেছে।
আমাদের এসই ড্রাইভগুলি একটি আইপি 66 রেটযুক্ত কেস সরবরাহ করে যা পরিবেশের কণা যেমন ধুলো, ময়লা, বালি এবং এমনকি জল থেকে প্রায় সম্পূর্ণ সুরক্ষা দেয়।আমাদের পরীক্ষামূলক সরঞ্জাম আমাদের পণ্য একটি 30 বছর ক্ষেত্র নিশ্চিত
সারাজীবন।
VE মডেল পারফরম্যান্স প্যারামিটার
| মডেল | নামমাত্র আউটপুট টর্ক (এন.এম.) | টর্চ (kN.m) | টার্নিং টর্চ (কেএন.এম) | অক্ষীয় চাপ (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | কার্যকারিতা |
সঠিকতা (ডিগ্রি) |
আইপি | ওয়ার্কিং টেপ ((°C) | স্বয়ংক্রিয় লকিং | ওজন (কেজি) |
| ৩" | 806 | 9 | 5 | 22 | 15 | 31:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১২ কেজি |
| ৫" | 962 | 30 | 6 | 16 | 27 | 37:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৮ কেজি |
| ৭" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৩২ কেজি |
| ৮" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ২৮ কেজি |
| ৯" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৫২ কেজি |
| ১২" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৬৫ কেজি |
| ১৪" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৮৮ কেজি |
| ১৭" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৩৫ কেজি |
| ২১" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৯২ কেজি |
| ২৫" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ২৫১ কেজি |
বিভিন্ন মোটর (220VAC, 380VAC মোটর, 12VDC, 24VDC, 48VDC মোটর, সার্ভো মোটর এবং স্টেপার মোটর) গ্রাহকের প্রয়োজন অনুযায়ী ডিজাইন করা যেতে পারে।
ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য দ্বৈত সমর্থন কাঠামো গ্রহণ করুন যাতে গিয়ারবক্সের সর্বাধিক টর্ক অনেক বৃদ্ধি পায়।
2সান হুইল এবং প্ল্যানেটারি হুইল স্প্লিন দ্বারা সংযুক্ত যা গিয়ারবক্সের সর্বাধিক টর্ক বৃদ্ধি করে এবং জীবন বাড়ায়।
3আমরা ইনপুট পর্যায়ে হেলিক্যাল গিয়ার ব্যবহার করি যা উচ্চ গতিতে গোলমাল কম করে এবং মসৃণভাবে চালায়।অভ্যন্তরীণ গিয়ার রিং আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত করতে পারি এবং নকশাটি নমনীয়।গিয়ারবক্স এবং মোটরটি অক্ষীয়ভাবে স্ক্রু দ্বারা একটি সিউম ফিক্স দ্বারা অবস্থিত যা মিলে যাওয়া নির্ভুলতা বৃদ্ধি করে এবং শব্দ হ্রাস করে।
4. আমরা গ্রহের চাকা ভিতরে রোলিং পিন ধারক ব্যবহার. আমরা স্লাইডিং গ্রাইন্ডিং পরিবর্তে রোলিং পিন গ্রাইন্ডিং ব্যবহার তাই গিয়ারবক্সের জীবন অনেক দীর্ঘ হয়.
5. ডাবল সমর্থন কাঠামো; অভ্যন্তরীণ গ্রহীয় গিয়ারগুলির অভ্যন্তরীণ গর্তে অভ্যন্তরীণ গর্তের বৃত্তাকারতা 0.003 মিমি এর চেয়ে কম করে অভ্যন্তরীণ গর্তের অভ্যন্তরীণ গর্তে অভ্যন্তরীণ গ্রিলিং; স্লাইডিংয়ের পরিবর্তে রোলিং দ্বারা চলমান;HRC60 গিয়ার পৃষ্ঠের নির্ভুলতা স্ক্র্যাপিংএই সকল প্রযুক্তির ব্যবহার সুপার শান্ত এবং স্থিতিশীল অপারেশন এবং 10000 ঘন্টারও বেশি দীর্ঘ জীবনকাল নিশ্চিত করে।
