পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | SDE7" |
|---|---|---|---|
| রেট আউটপুট টর্ক: | 2000 Nm | কাত টর্ক: | 13200 Nm |
| জিভ ধরে: | 13500 Nm | গিয়ার অনুপাত: | 57:1 |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| অক্ষীয় লোড: | 34 kN | রেডিয়াল লোড: | 58 kN |
| বিশেষভাবে তুলে ধরা: | ডুয়াল অ্যাক্সিস সোলার স্লিউ ড্রাইভ,এসডিই 7 সোলার স্লিউ ড্রাইভ,প্লেনেটারি গিয়ারবক্স সহ সোলার স্লিউ ড্রাইভ |
||

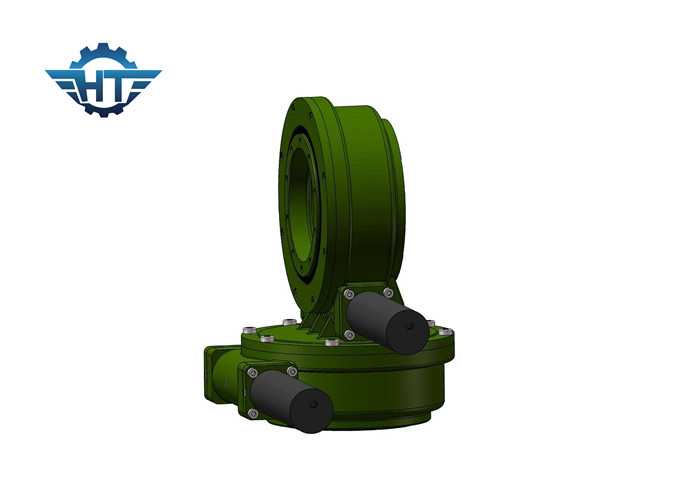

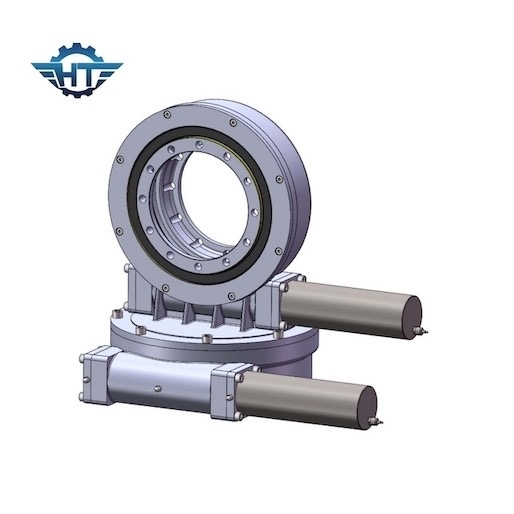

সৌর ট্র্যাকিং সিস্টেমের জন্য প্ল্যানেটারি গিয়ারবক্স সহ SDE7 ডুয়াল অ্যাক্সিস সোলার স্লিউ ড্রাইভ
ডুয়াল অ্যাক্সিস সোলার স্লিউ ড্রাইভ বর্ণনা
SDE7 ডুয়াল অ্যাক্সিস স্লিউইং ড্রাইভ এমন পরিস্থিতিতে উপযুক্ত যেগুলির জন্য সূর্যোদয় থেকে সূর্যাস্ত পর্যন্ত সমস্ত সময় সূর্যের দিকে ট্র্যাক করা প্রয়োজন৷এটি শক্তি উৎপাদন ক্ষমতা বাড়াতে পারে।সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে ডুয়াল অক্ষ সৌর ট্র্যাকার রয়েছে, এটি স্যাটেলাইট এবং রাডার ডিশগুলিতেও প্রয়োগ করা যেতে পারে, যে মেশিনগুলির উভয় দিকে 360 ডিগ্রি সরানো প্রয়োজন।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল কর্মক্ষমতা পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
বৈশিষ্ট্য
1. ভিতরে কৃমি ড্রাইভ enveloping
2. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
3. স্ব-লকিং ফাংশন
4. মোটর বিভিন্ন ধরনের সঙ্গে মিলিত হতে পারে
কী প্যারামিটারের শব্দকোষ
টিল্টিং মোমেন্ট টর্ক: ঘূর্ণন সঁচারক বল লোডের অবস্থান এবং স্লিউইং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত লোড।যদি লোড এবং দূরত্ব দ্বারা উত্পন্ন qorque রেট করা টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হয়, তাহলে স্লিউইং ড্রাইভটি উল্টে যাবে।
রেডিয়াল লোড:স্লিউইং বিয়ারিংয়ের অক্ষে উল্লম্ব লোড করুন
অক্ষীয় লোড:স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড করুন
জিভ ধরে:এটি হল বিপরীত ঘূর্ণন সঁচারক বল। যখন ড্রাইভটি বিপরীতভাবে ঘূর্ণায়মান হয়, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক টর্ক অর্জিত হয় তাকে হোল্ডিং টর্ক বলে।
স্ব-লকিং:শুধুমাত্র লোড করা হলে, স্লিউইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
আবেদন
স্লিউইং ড্রাইভগুলি বিস্তৃত অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে।স্থাপনার ক্ষেত্রগুলি খননকারী এবং ক্রেন, ওপেনকাস্ট মাইনিং এবং উইন্ড টারবাইন থেকে অ্যান্টেনা পর্যন্ত।প্রয়োগের অন্যান্য ক্ষেত্রগুলির মধ্যে রয়েছে প্রকৌশল এবং সৌর ট্র্যাকিং সিস্টেম।
