পণ্যের বিবরণ:
|
| টাইপ: | একক অক্ষ Slewing ড্রাইভ | নিরাপত্তা শ্রেণী: | IP65 |
|---|---|---|---|
| সাক্ষ্যদান: | ISO9001, CE | বৈশিষ্ট্য রক্ষা করুন: | ঘিরা |
| উপাদান: | QT | ওয়ারেন্টি: | 5~10 বছর |
| আকার: | 3 ইঞ্চি থেকে 25 ইঞ্চি | আবেদন: | সান ট্র্যাকিং সিস্টেম |
| বিশেষভাবে তুলে ধরা: | slewing drive for solar tracking system,slew drive for solar tracker |
||

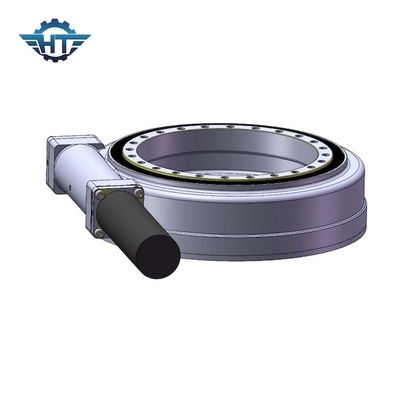

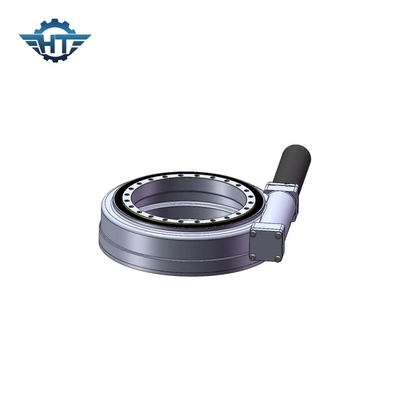

সান ট্র্যাকিং সিস্টেমের জন্য হল গিয়ারড মোটর সহ অ্যান্টি রাস্ট C4 সোলার স্লিউ ড্রাইভ
সোলার স্লিউ ড্রাইভের বর্ণনা
ট্র্যাকারের যান্ত্রিক নকশা গ্রীষ্মের অয়নকালের সময় সূর্যের সর্বাধিক স্থানচ্যুতিকে বিবেচনায় নেওয়া উচিত (অক্ষের মধ্যে সর্বাধিক অফসেট কোণ)।ফ্ল্যাট একক অক্ষ ট্র্যাকার বা পোলার অক্ষ (তির্যক একক অক্ষ) ট্র্যাকার, সর্বাধিক কৌণিক গতি সাধারণত 120° অতিক্রম করে না।
ধাতব ড্রাইভের যান্ত্রিক কাঠামোর নকশা অবশ্যই শক্তভাবে এবং নিরাপদে হতে হবে, ধাতব তাপীয় সম্প্রসারণ এবং স্লিউ ড্রাইভের সঠিক ইনস্টলেশনকে বিবেচনা করে।
যুক্তিসঙ্গত যান্ত্রিক পরিধান, বায়ুচাপ হ্রাস এবং উপাদানের অবমূল্যায়নের ক্ষেত্রে, ট্র্যাকিং সিস্টেম 25 বছরের ব্যবহারের সময়কালের গ্যারান্টি দিতে পারে।একই সময়ে, দীর্ঘ পরিষেবা জীবন রক্ষা করার জন্য, স্লিউ ড্রাইভের সমস্ত অংশ ইলেক্ট্রোপ্লেটিং বা অন্যান্য পৃষ্ঠের অ্যান্টি-জং চিকিত্সা করা দরকার।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
সংস্থাপনের নির্দেশনা
SE সিরিজের স্লিউইং ড্রাইভগুলি সাধারণত অনুভূমিকভাবে ইনস্টল করা হয়।এবং আমরা স্লিউইং ড্রাইভের কর্মক্ষমতা বিবেচনা করে অনুভূমিকভাবে ইনস্টল করার পরামর্শ দিই।
