পণ্যের বিবরণ:
|
| টাইপ: | VE8 Slewing ড্রাইভ | উৎপত্তি স্থল: | চাংঝো, চীন |
|---|---|---|---|
| ফাংশন: | টর্ক বাড়ান | সাক্ষ্যদান: | ISO9001, CE |
| সুরক্ষা: | আবদ্ধ ঘর IP66 | উপাদান: | QT |
| ওয়ারেন্টি: | 10 বছর | আকার: | 3 ইঞ্চি থেকে 25 ইঞ্চি |
| বিশেষভাবে তুলে ধরা: | slewing drive for solar tracking system,solar tracker drive |
||

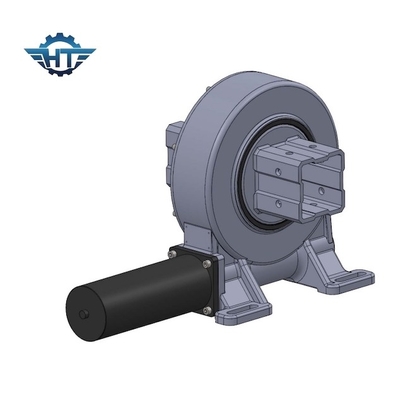

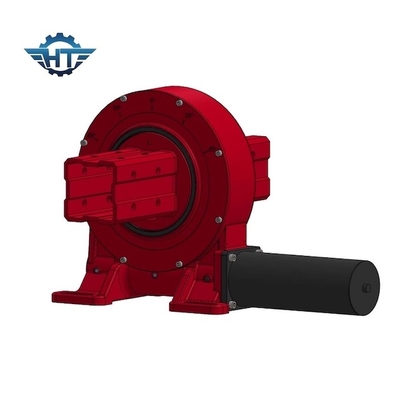

সৌর নবায়নযোগ্য শক্তির জন্য খামের কীট সহ উল্লম্ব সোলার ট্র্যাকার স্লিউ ড্রাইভ
সোলার ট্র্যাকার স্লিউ ড্রাইভের বিবরণ
স্লুইং রিং, যা স্লিউইং বিয়ারিং বা টার্নটেবল বিয়ারিং নামেও পরিচিত, এটি একটি বড় বিয়ারিং যা আরও অক্ষীয় লোড, রেডিয়াল লোড এবং কাত হওয়ার মুহূর্ত ধরে রাখতে সক্ষম।এটি অপরিহার্য যন্ত্রপাতি সংক্রমণ অংশ.এটির ভিতরের এবং বাইরের রিং, রোলিং এবং অন্যান্য উপাদান রয়েছে।
কেউ স্লিউইং ড্রাইভটিকে গিয়ারবক্স হিসাবে বিবেচনা করতে পারে কারণ মূল গতির উপাদানগুলি হল স্লিউইং বিয়ারিং এবং ওয়ার্ম শ্যাফ্ট।এটি সিল, হাউজিং এবং মোটরের মতো সহায়ক উপাদানগুলিও নিয়ে গঠিত।পাওয়ার সোর্স হিসাবে, স্লিউ ড্রাইভ মোটর সাধারণত ডিসি প্ল্যানেটারি গিয়ার মোটর, ডিসি স্টেপার মোটর, এসি গিয়ার মোটর ইত্যাদি। এসি হাইড্রোলিক মোটর প্রধানত পাওয়ার ড্রাইভ সিস্টেম হিসাবে নির্মাণ যন্ত্রপাতিতে ব্যবহৃত হয়।মূল উপাদানটি হল রিং ড্রাইভ স্লিউইং, স্লিউইং ড্রাইভ সহজেই অক্ষীয় এবং রেডিয়াল বাহিনীকে সহ্য করতে পারে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
Slewing ড্রাইভ কাজের নীতি
কীটটি মোটর দ্বারা চালিত হয়, যা স্লিউইং রিংয়ের বাইরের রিংটিকে ঘোরাতে চালিত করে;বাইরের রিং আউটপুট ফ্ল্যাঞ্জের মাধ্যমে ঘূর্ণন সঁচারক বল এবং স্লুইং রিংয়ের ভিতরের রিং হাউজিং এ স্থির করা হয়।
রিভার্স সেলফ-লকিং বৈশিষ্ট্য সহ ওয়ার্ম গিয়ার ড্রাইভের কারণে স্লুইং ড্রাইভে রিভার্স সেলফ-লকিং রয়েছে।এই বৈশিষ্ট্যটি হোস্ট অপারেটিং এবং নিরাপত্তা ফ্যাক্টরের স্থায়িত্বকে ব্যাপকভাবে বৃদ্ধি করে।ঐতিহ্যবাহী সুইং পণ্যের তুলনায়, স্লিউইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং যথেষ্ট ইনস্টলেশন স্থান সংরক্ষণ করে।
