পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SE14" |
|---|---|---|---|
| গিয়ার অনুপাত: | 85:1 | রেট আউটপুট টর্ক: | 6550 Nm |
| জিভ ধরে: | 68000 Nm | কাত টর্ক: | 54200 Nm |
| অক্ষীয় লোড: | 680 kN | রেডিয়াল লোড: | 230 kN |
| বিশেষভাবে তুলে ধরা: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

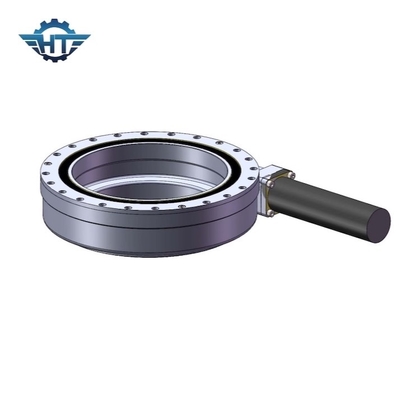

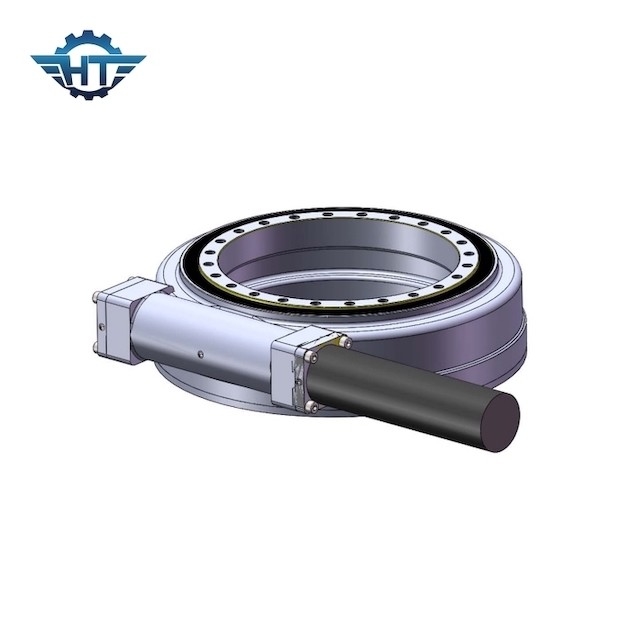

স্ব-চালিত মডুলার ট্রান্সপোর্টারের জন্য হাই লোড হাইড্রোলিক স্লিউ ড্রাইভ
হাইড্রোলিক স্লিউ ড্রাইভের বিবরণ
স্ব-চালিত জলবাহী ফ্ল্যাটবেড অ্যাপ্লিকেশন
SPMT স্ব-চালিত মডিউল ট্রান্সপোর্টারের জন্য সংক্ষিপ্ত এবং স্ব-চালিত মডিউল ট্রান্সপোর্টার হিসাবে পরিচিত, এটি স্ব-চালিত হাইড্রোলিক ফ্ল্যাটবেড নামেও পরিচিত।প্রধানত ভারী, বড়, উচ্চ, বিশেষ কাঠামো পরিবহনে ব্যবহৃত হয়, এর সুবিধাগুলি প্রধানত নমনীয়, সহজ লোডিং এবং আনলোডিং, ক্যারিয়ারের ভলিউম এবং ওজন অনুসারে, সিরিজ সমান্তরাল মুক্ত সমন্বয়, 15,000 টনেরও বেশি পরিবহন রেকর্ড।SPMT ব্যাপকভাবে সরঞ্জাম উত্পাদন, পেট্রোলিয়াম, রাসায়নিক, অফশোর তেল, সেতু নির্মাণ এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
সংক্ষেপে "ক্রস-কার"।কনটেইনার টার্মিনাল বা উঠানে ব্যবহৃত একটি বিশেষ যন্ত্রপাতি।এটা কনটেইনার অনুভূমিক হ্যান্ডলিং জন্য ব্যবহার করা যেতে পারে, সেইসাথে গজ গজ কোড, এবং প্রতিস্থাপন জন্য যানবাহন বিভিন্ন হিসাবে, একটি বহুমুখী যন্ত্রপাতি।অনুভূমিকভাবে পরিবহন করার সময়, গতি সাধারণত 23 কিমি/ঘন্টা হয়;32 কিমি পর্যন্ত।এটি ভাল গতিশীলতা এবং গাড়ির ছোট সুইং ব্যাসার্ধ দ্বারা চিহ্নিত করা হয়;গাদা ক্ষমতা সহ একক, দ্বিগুণ, তিন- এবং চার-স্তরের ক্রস-ক্যারেজ রয়েছে।দৃষ্টান্তটি দেখায় যে একক-স্তর ক্রস-ট্রান্সপোর্ট যানগুলি প্রধানত অনুভূমিক পরিচালনার জন্য ব্যবহৃত হয়, স্ট্যাক করা পাত্রে রাখা যায় না, তবে চ্যাসি গাড়ি বা রেলওয়ে যানবাহনে প্রতিস্থাপন করা যেতে পারে, এর স্থায়িত্ব আরও ভাল, গতি উন্নত করা যেতে পারে।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
বৈশিষ্ট্য
1. দাঁতের ধরন: হেলিকাল দাঁত
2. ভারবহন লোড: হালকা লোড
3. ড্রাইভের ধরন: মোটর ড্রাইভ
4. মডিউল: 5/3.75
5. কৃমি খাদ সংখ্যা: 1
6. গিয়ার অনুপাত: 85: 1
7. দক্ষতা: 40%
8. স্ব-লকিং গিয়ার: হ্যাঁ
9 ওজন: 63 কেজি
