পণ্যের বিবরণ:
|
| মডেল নম্বার: | SE14 | জিভ ধরে: | 54200 Nm |
|---|---|---|---|
| কাত টর্ক: | 68000 Nm | আউটপুট টর্ক: | 6550 Nm |
| স্ট্যাটিক অক্ষীয় লোড: | 680 kN | স্ট্যাটিক র্যাডিকাল লোড: | 230 kN |
| পর্বত গুহা: | 21*M16 | ওজন: | 63 কেজি |
| বিশেষভাবে তুলে ধরা: | SE14 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,স্লিউ ড্রাইভ গিয়ারবক্স 6550 Nm,স্লিউ ড্রাইভ সোলার 6550 Nm |
||

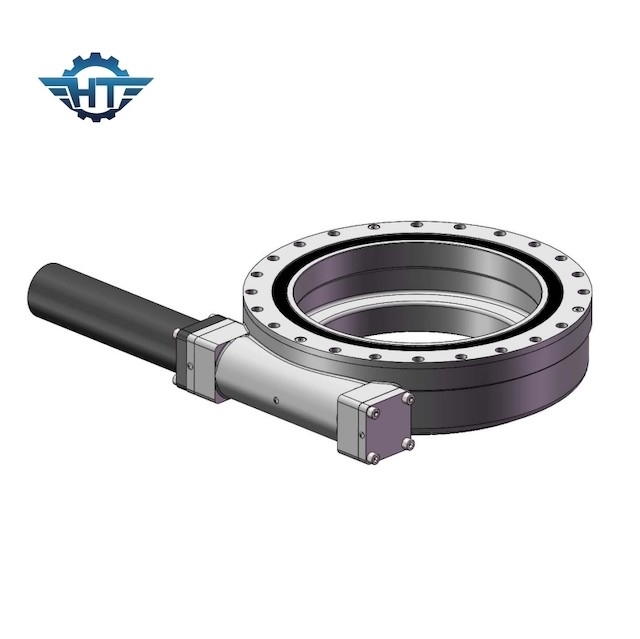

SE14 ওয়ার্ম গিয়ার হাইড্রোলিক স্লিউ ড্রাইভ গিয়ারবক্স সোলার ট্র্যাকারদের জন্য আবদ্ধ হাউজিং সহ
পণ্যের বর্ণনা
স্ট্যান্ডার্ড স্লিউ ড্রাইভগুলি একটি খোলা হাউজিং এর সাথে লাগানো থাকে যখন একটি খোলা হাউজিং অংশগুলিকে একটি ভাল আইপি রেটিং দিতে ব্যর্থ হয়।Hangtuo এর স্লিউইং ড্রাইভগুলি আবদ্ধ হাউজিং এর সাথে রয়েছে যা স্লিউইং ড্রাইভকে একটি IP66 ইনগ্রেস সুরক্ষা প্রদান করে।এটি slewing ড্রাইভ কঠোর পরিবেশে কাজ করা যেতে পারে সাহায্য করে.আমাদের স্লিউইং ড্রাইভে স্ব-লকিং ঘন্টা গ্লাস ওয়ার্ম শ্যাফ্টের বৈশিষ্ট্য রয়েছে।একবার পাওয়ার সোর্স ইনপুটটি নিরপেক্ষ অবস্থায় ফেরত গেলে, ওয়ার্ম শ্যাফ্ট লোডটিকে কোনো বাহ্যিক ব্রেকিং ডিভাইসের প্রয়োজন ছাড়াই অবস্থানে লক করবে।আমি
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
সাধারণ অ্যাপ্লিকেশনের মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইন, স্যাটেলাইট অ্যান্টেনা এবং রাডার ডিশ, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস, এবং অটোমোটিভ লিফট, রোবট ইত্যাদি।
পরিবহন, হ্যান্ডলিং এবং স্টোরেজ
শুধুমাত্র অনুভূমিক অবস্থানে পরিবহন, প্রভাব এড়ানো উচিত।
কাজের গ্লাভস পরুন এবং একাধিক ড্রাইভ পরিচালনা করার সময় সতর্ক থাকুন।
নিরাপদ উত্তোলন, হ্যান্ডলিং এবং বসানোর জন্য বোল্ট ঠিক করতে একাধিক ড্রাইভের রিংগুলির গর্তগুলি ব্যবহার করুন।
শুধুমাত্র একটি অনুভূমিক অবস্থানে এবং বন্ধ কক্ষে সংরক্ষণ করুন, এটিকে ভিজে যাওয়া থেকে দূরে রাখুন, উন্মুক্ত মিলন পৃষ্ঠের পৃষ্ঠের ক্ষয় সুরক্ষা বন্ধ প্যাকেজিংয়ে প্রায় 1 মাস স্থায়ী হয়।দীর্ঘ সময়ের স্টোরেজ বিশেষ প্রতিরক্ষামূলক ব্যবস্থা প্রয়োজন.
আনপ্যাক slewing ড্রাইভ পরিবহন
উপযুক্ত উত্তোলন গিয়ার ব্যবহার করুন/ কখনও উল্লম্বভাবে পণ্য পরিবহন করবেন না
আনপ্যাকড স্লিউ ড্রাইভগুলিকে নিম্নলিখিত শর্তে লিফটিং গিয়ার সহ পরিবহন করা যেতে পারে:
1. লিফটিং গিয়ারটি অবশ্যই ইউনিট পরিবহন লোডের জন্য যথাযথভাবে কনফিগার করতে হবে।
2. রিং বোল্টগুলি অবশ্যই পরিবহন ইউনিটের ওজনের জন্য যথাযথভাবে কনফিগার করতে হবে।
3. একাধিক ড্রাইভ শুধুমাত্র নিজের দ্বারা পরিবহন করা হবে.
4. কোম্পানির মধ্যে পরিবহন শুধুমাত্র অনুভূমিকভাবে চালানো হবে।
