পণ্যের বিবরণ:
|
| মডেল: | SE14" | সনদপত্র: | ISO9001, CE |
|---|---|---|---|
| পেইন্টিং রঙ: | অনুরোধ হিসাবে | জিভ ধরে: | 54200 Nm |
| কাত টর্ক: | 68000 Nm | আউটপুট টর্ক: | 6550 Nm |
| অক্ষীয় লোড: | 680 kN | র্যাডিকাল লোড: | 230 kN |
| বিশেষভাবে তুলে ধরা: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

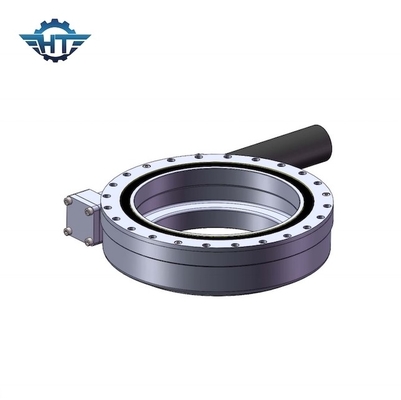

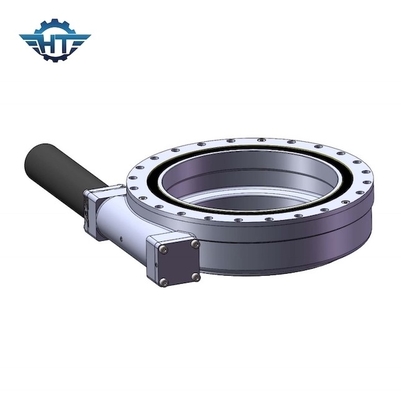

স্পাইডার মাউন্ট করা প্ল্যাটফর্মের জন্য আইপি66 এনক্লোড লং লাইফ হাইড্রোলিক ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
হাইড্রোলিক ওয়ার্ম গিয়ার স্লিউ ড্রাইভের বর্ণনা
স্লুইং ড্রাইভ বা স্লুইং রিংকে গিয়ারবক্স হিসাবে বিবেচনা করা যেতে পারে কারণ মূল উপাদানগুলি হল স্লিউইং বিয়ারিং এবং ওয়ার্ম শ্যাফ্ট।এটি সিল, হাউজিং এবং মোটরের মতো সহায়ক উপাদানগুলিও নিয়ে গঠিত।মোটর সাধারণত ডিসি প্ল্যানেটারি গিয়ার মোটর, এসি গিয়ার মোটর বা হাইড্রোলিক মোটর।হাইড্রোলিক মোটর প্রধানত একটি পাওয়ার ড্রাইভ সিস্টেম হিসাবে নির্মাণ যন্ত্রপাতি ব্যবহৃত হয়.স্লুইং গিয়ারবক্স অক্ষীয় এবং রেডিয়াল বাহিনীকে সহজেই সহ্য করতে পারে।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
বৈশিষ্ট্য
স্লুইং ড্রাইভ গিয়ারবক্সে বিপরীত স্ব-লকিং বৈশিষ্ট্য রয়েছে যা সিস্টেমের স্থায়িত্বকে ব্যাপকভাবে বৃদ্ধি করে এবং সুরক্ষা ফ্যাক্টর বাড়ায়।ঐতিহ্যবাহী সুইং পণ্যের তুলনায়, স্লিউইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং যথেষ্ট ইনস্টলেশন স্থান সংরক্ষণ করে।স্লিউইং ড্রাইভ গিয়ারবক্স ঘন্টা গ্লাস ওয়ার্ম প্রযুক্তি গ্রহণ করে যা আরও দাঁতের যোগাযোগ প্রদান করে, এইভাবে উচ্চ টর্ক।Slewing গিয়ার এবং raceway হার্ডেন প্রসেসিং প্রযুক্তি slewing ড্রাইভ এর ফিল্ড লাইফ বৃদ্ধি.স্লুইং ড্রাইভ গিয়ারবক্সটি সম্পূর্ণরূপে আবদ্ধ যা বিভিন্ন পরিবেশের অবস্থা যেমন ধুলো, জল, বালি ইত্যাদি থেকে ড্রাইভটিকে রক্ষা করতে পারে।
অ্যাপ্লিকেশন
স্পাইডার-মাউন্টেড প্ল্যাটফর্ম অ্যাপ্লিকেশন
স্পাইডার-টাইপ হাই-রাইজ গাড়ি প্রধানত অচিহ্নিত চাকা টাইপ, অচিহ্নিত রাবার ট্র্যাক টাইপ দুই হাঁটা পদ্ধতি.
সাধারণ কাঠামো নকশা:
1 লেগ মেকানিজম ডিজাইন হাই-অ্যালিটিউড ওয়ার্ক গাড়ির বিভিন্ন ধরনের পা রয়েছে, সমতল করতে এবং পুরো গাড়ির কাজের ভূমিকার স্থায়িত্ব নিশ্চিত করতে, শক্তিশালী এবং নির্ভরযোগ্য, পরিচালনা করা সহজ প্রয়োজন।
2 লেগ স্প্যান সংকল্প উচ্চ-উচ্চতা কাজের গাড়ির পাগুলি সাধারণত সামনে এবং পিছনে সেট করা হয় এবং উভয় দিকে প্রসারিত করা হয়, অবস্থান নির্বাচনের লেগ সমর্থন পয়েন্ট উল্লম্ব দিকটি উপযুক্ত হতে হবে, এর নীতি হল ক্রমাঙ্কন লোডে অপারেটিং প্ল্যাটফর্ম এবং সর্বাধিক (বড়) অপারেটিং পরিসীমা, প্রয়োজনীয়তা মেটাতে গাড়ির স্থায়িত্ব।
