পণ্যের বিবরণ:
|
| গিয়ার অনুপাত: | 31:1 | সাধারণ আউটপুট টর্ক: | 533 Nm |
|---|---|---|---|
| জিভ ধরে: | 7000 Nm | কাত টর্ক: | 744 Nm |
| রেট আউটপুট টর্ক: | 0.065 RPM | ব্যবহার: | মিনি সোলার ট্র্যাকার |
| MOQ: | 1 টুকরা | সুরক্ষা বর্গ: | IP66 |
| বিশেষভাবে তুলে ধরা: | প্ল্যানেটারি মোটর সোলার ট্র্যাকার স্লুইং ড্রাইভ,3 ইঞ্চি ছোট স্লিউ ড্রাইভ,3 ইঞ্চি হাইড্রোলিক স্লিউ ড্রাইভ |
||

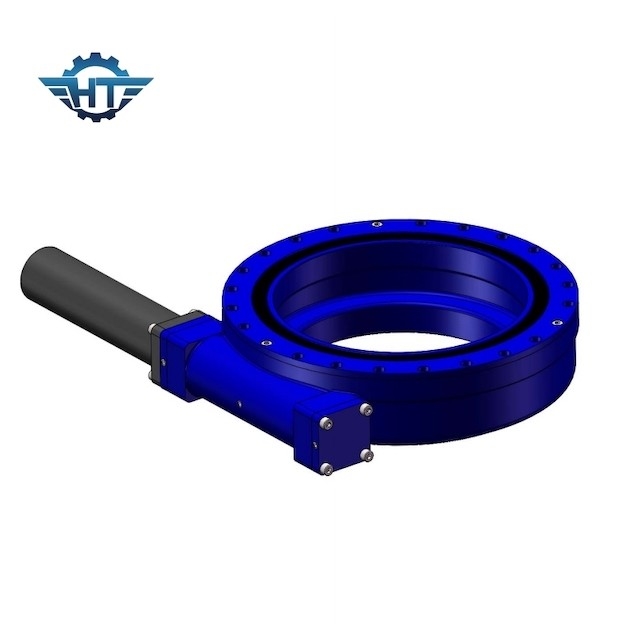

প্ল্যানেটারি মোটর চালিত সোলার ট্র্যাকার স্লুইং ড্রাইভ, মিনি সোলার ট্র্যাকারের জন্য 3 ইঞ্চি
সৌর ট্র্যাকার Slewing ড্রাইভ বর্ণনা
তাদের একাধিক ব্যবহারের কারণে, স্লিউইং ড্রাইভগুলি বিভিন্ন মডেলের আকার, কর্মক্ষমতা পরিসীমা এবং মাউন্টিং বৈশিষ্ট্যে আসে।একই গিয়ার বক্স থেকে লোড হোল্ডিং এবং ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন উভয় প্রয়োজন যে অ্যাপ্লিকেশনের জন্য ড্রাইভগুলি উপযুক্ত।এগুলি ঘূর্ণনের দ্বৈত অক্ষ, (একই সময়ে বাঁকানো অক্ষ) বা একই অক্ষে দ্বৈত ড্রাইভ দিয়েও তৈরি করা যেতে পারে, (এক অক্ষে একই রিং গিয়ার চালানোর দুটি ওয়ার্ম থ্রেড)।
কি কাস্টমাইজ করা যেতে পারে:
1. বিভিন্ন মোটর (AC, DC, এবং হাইড্রোলিক) গ্রাহকের প্রয়োজন অনুযায়ী ডিজাইন করা যেতে পারে।
2. মোটরের বিপরীত খাদটি হেক্স হেড বা হেক্স হেড নয় বেছে নিতে পারে।
এসই মডেল পারফরমেন্স প্যারামিটার
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (kN.m) |
অধিষ্ঠিত টর্ক (kN.m) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা | যথার্থতা (ডিগ্রী) |
আইপি | কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 105 |
| 21" | 18000 | 203 | ৮১ | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 149 |
| 25" | 18000 | 271 | ৮৯ | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 204 |
মিলেছে প্লানেটারি ডিসি মোটর সুবিধা
1. আউটপুট শ্যাফ্টের জন্য ডুয়াল সাপোর্টিং স্ট্রাকচার গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্ক অনেক বেড়ে যায়।
2. সূর্যের চাকা এবং প্ল্যানেটারি হুইল স্প্লাইন দ্বারা সংযুক্ত থাকে যা গিয়ারবক্সের সর্বোচ্চ টর্ক বাড়ায় এবং জীবনকে দীর্ঘায়িত করে।
3. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা উচ্চ গতিতে মসৃণভাবে আওয়াজ কম করে।ভিতরের গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয় হয়।গিয়ারবক্স এবং মোটর অক্ষীয় মধ্যে স্ক্রু দ্বারা একটি সীম ফিক্স দ্বারা অবস্থিত যা ম্যাচিং নির্ভুলতা বৃদ্ধি করে এবং শব্দ কমায়।
4. আমরা গ্রহের চাকার ভিতরে রোলিং পিন হোল্ডার ব্যবহার করি। আমরা স্লাইডিং গ্রাইন্ডিংয়ের পরিবর্তে রোলিং পিন গ্রাইন্ডিং ব্যবহার করি যাতে গিয়ারবক্সের আয়ু অনেক বেশি হয়।
5. ডবল সমর্থন কাঠামো;প্ল্যানেটারি গিয়ারের ভিতরের বোরে অভ্যন্তরীণ পিষে ভিতরের বোরের গোলাকারতা 0.003 মিমি থেকে কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চলমান;HRC60 গিয়ার সারফেস নির্ভুলতা স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণ করা সুপার শান্ত এবং স্থির অপারেটিং এবং 10000 ঘন্টার বেশি দীর্ঘ জীবনকাল নিশ্চিত করে।
