পণ্যের বিবরণ:
|
| উৎপত্তি স্থল: | চাংঝো, চীন (মূল ভূখণ্ড) | পাওয়ার সাপ্লাই: | 24ভিডিসি |
|---|---|---|---|
| হল সেন্সর: | ঐচ্ছিক | মোটর প্রকার: | প্ল্যানেটারি ব্রাশড ডিসি মোটর |
| বৈশিষ্ট্য: | সম্পূর্ণরূপে আবদ্ধ | উপাদান: | QT |
| আবেদন: | ঘনীভূত তাপ শোষক | সেলফ লকিং: | হ্যাঁ |
| বিশেষভাবে তুলে ধরা: | ডুয়াল অ্যাক্সিস ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,24ভিডিসি ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,হাই প্রিসিশন ওয়ার্ম গিয়ার স্লিউ ড্রাইভ |
||

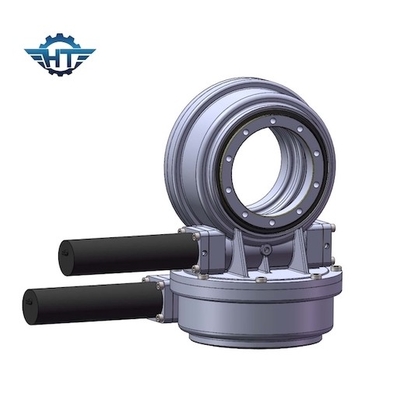

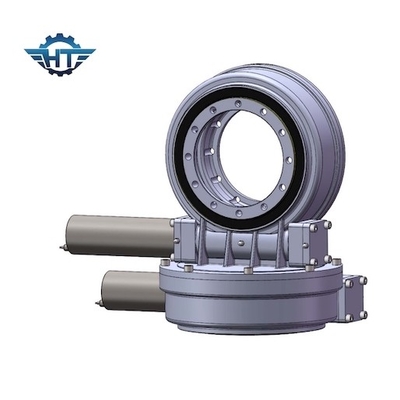

SDE3 ডুয়াল অ্যাক্সিস ওয়ার্ম গিয়ার স্লিউ ড্রাইভ, ঘনীভূত তাপ শোষকের জন্য উচ্চ নির্ভুলতা
ওয়ার্ম গিয়ার স্লিউ ড্রাইভের বর্ণনা
টাওয়ার ফটোথার্মাল পাওয়ার জেনারেশন সিস্টেমের জন্য কীভাবে একটি ট্রান্সমিশন ডিভাইস চয়ন করবেন
টাওয়ার পাওয়ার স্টেশনের দক্ষতার জন্য ট্রান্সমিশন ডিভাইস গুরুত্বপূর্ণ
টাওয়ার ফটোথার্মাল পাওয়ার স্টেশনে, হাজার হাজার আয়না উচ্চ তাপমাত্রা সংগ্রহ করতে এবং তাপ সংগ্রহ করার জন্য তাপ-শোষণকারী টাওয়ারের শেষে তাপ শোষকের উপর সৌর বিকিরণ সংগ্রহ করে।তাপের অবিচ্ছিন্ন এবং স্থিতিশীল সংগ্রহ নিশ্চিত করার জন্য, আয়নাকে সর্বদা সূর্যের অবস্থান ট্র্যাক করা উচিত, অনুভূমিক আজিমুথ এবং চলাচলের উচ্চতার দিকের (ডবল অক্ষ) মধ্যে সংক্রমণ ডিভাইসের মাধ্যমে।
সবচেয়ে সাধারণ ট্রান্সমিশন ডিভাইস হল টাওয়ার সিএসপি-স্লিউ ড্রাইভ
দুটি অক্ষের দিকে আয়নার ঘূর্ণন চালানোর জন্য সাধারণত একটি মোটর দ্বারা চালিত হয়।একটি নির্ভুল মেশিন হিসাবে, ফটোথার্মাল পাওয়ার জেনারেশন ইন্ডাস্ট্রিতে স্লিউ ড্রাইভের প্রয়োগের জন্য 1mrad-এর মধ্যে ট্র্যাকিং নির্ভুলতা নিয়ন্ত্রণ করতে হবে।ডাবল এনভেলপ স্ট্রাকচার ওয়ার্ম হুইল এবং টুথ সারফেস মেশিং এরিয়া বড়, ট্রান্সমিশন নির্ভুলতা বেশি, ইমপ্যাক্ট রেজিস্ট্যান্স শক্তিশালী, এর কম পরিধানের হার নির্ভুলতা এবং জীবনের শর্তে দীর্ঘমেয়াদী ব্যবহার নিশ্চিত করতে পারে, উত্তর-পশ্চিমে ফটোথার্মাল পাওয়ার স্টেশনের জন্য আরও উপযুক্ত কঠোর পরিবেশের।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল কর্মক্ষমতা পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
মোটর স্পেসিফিকেশন
24V ব্রাশড ডিসি মোটর
স্পেসিফিকেশন:
ভোল্টেজ: 24VDC
ঐচ্ছিক ভোল্টেজ: 12V, 48V
লোড কারেন্ট নেই: 0.6A (সর্বোচ্চ)
কোন লোড আউটপুট গতি: 3.2 rpm
লোড গতি নেই: 1300 rpm
রেট করা গতি: 2 rpm
রেটেড টর্ক: 43 Nm
সর্বোচ্চ টর্ক: 48 Nm
রেট করা বর্তমান: 1.8A (সর্বোচ্চ)
আইপি ক্লাস: IP55
ওজন: 2000 গ্রাম
খাদ: 12 মিমি
মোটর ভোল্টেজ, শক্তি এবং গতি গ্রহণযোগ্য মাত্রার অনুমোদিত পরিস্থিতিতে আপনার অনুরোধ অনুযায়ী কাস্টমাইজ করা হবে।
