পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | 7 ইঞ্চি |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | দক্ষতা: | 40% |
| যথার্থতা: | ≤ 0.1 ডিগ্রি | ড্রাইভার: | বৈদ্যুতিক মটর |
| রঙ: | অনুরোধ হিসাবে | টাইপ: | আওয়ারগ্লাস ওয়ার্ম একক অক্ষ |
| বিশেষভাবে তুলে ধরা: | হার্ড স্টিল হাইড্রোলিক স্লিউইং ড্রাইভ,একক অক্ষ হাইড্রোলিক স্লিউইং ড্রাইভ,হার্ড স্টিল ওয়ার্ম ড্রাইভ স্লিউ রিং |
||

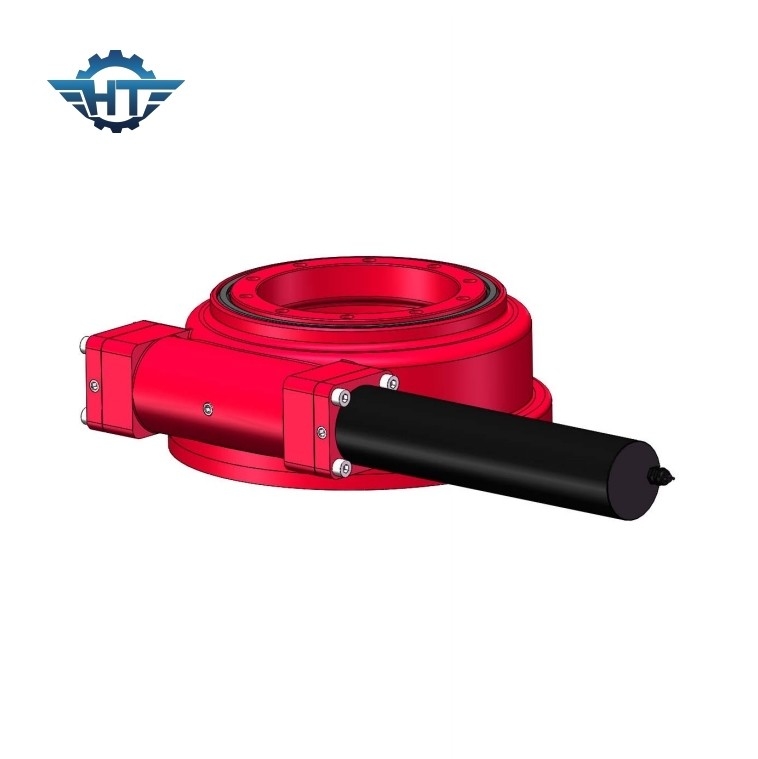

ফ্ল্যাট একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য 7 ইঞ্চি হার্ড স্টিল স্লুইং ড্রাইভ
হার্ড স্টিল স্লিউইং ড্রাইভের বর্ণনা
রোটারি রিডুসার (স্লিউ ড্রাইভ) প্রধানত ইঞ্জিনিয়ারিং নির্মাণ যন্ত্রপাতি, সেইসাথে সৌর শক্তি, বায়ু শক্তি এবং স্বয়ংক্রিয় ট্র্যাকিং যন্ত্রপাতির বিভিন্ন দীর্ঘমেয়াদী অপারেশন এবং এমনকি শিল্প রোবোটিক্স ক্ষেত্রে ব্যবহৃত হয়।রোটারি রিডুসারের প্রধানত নিম্নলিখিত চারটি সুবিধা রয়েছে:
1. উচ্চ ইন্টিগ্রেশন ঘূর্ণমান হ্রাসকারী
রোটারি রিডুসারটি অত্যন্ত সমন্বিত, বৃহত্তম এবং সবচেয়ে ছোট ঘূর্ণমান যন্ত্রটি কয়েক ডজন বার লোড গ্যাপ সহ মেশিনটি চালাতে পারে, তবে তাদের আকার, বিশেষত ট্রান্সমিশন চেইনের অক্ষীয় আকার খুব বেশি আলাদা নয়, এই সুবিধাটি সংযুক্তগুলির কাঠামোগত আকারকে সমতল করার সুবিধা দেয়। সিরিজ ড্রাইভের অংশ, এইভাবে পুরো যান্ত্রিক সরঞ্জাম হ্রাস.
2. মডুলার ঘূর্ণমান হ্রাসকারী
রোটারি রিডুসারের উচ্চ একীকরণের কারণে, ব্যবহারকারীদের সংগ্রহ এবং প্রক্রিয়াকরণের প্রতিটি অংশের জন্য একটি ঘূর্ণায়মান ডিভাইস তৈরি করতে হবে না, একটি নির্দিষ্ট পরিমাণে প্রস্তুতি প্রক্রিয়ার শুরুতে পণ্যের উত্পাদনও হ্রাস করে, এইভাবে শ্রমের ব্যাপক উন্নতি হয় প্রমোদ.
3. ঘূর্ণমান হ্রাসকারী নিরাপত্তা
ওয়ার্ম ড্রাইভে রিভার্স সেল্ফ-লকিং এর বৈশিষ্ট্য রয়েছে, রিভার্স সেলফ-লকিং অর্জন করতে পারে, অর্থাৎ, ওয়ার্ম হুইল চালানোর জন্য শুধুমাত্র ওয়ার্ম দ্বারা।এই বৈশিষ্ট্যটি হোস্টের বৈজ্ঞানিক ও প্রযুক্তিগত বিষয়বস্তু উন্নত করার সময়, রোটারি রিডুসার (স্লিউ ড্রাইভ) ব্যাপকভাবে উত্তোলন, বায়বীয় কাজ এবং অন্যান্য সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে, তবে হোস্টের অপারেশন স্থায়িত্ব এবং অপারেশনের সুরক্ষা ফ্যাক্টরকেও উন্নত করে। .রোটারি রিডুসার (স্লিউ ড্রাইভ) ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং ঐতিহ্যবাহী ঘূর্ণমান পণ্যগুলির তুলনায় ইনস্টলেশনের স্থান অনেক বেশি সংরক্ষণ করে।
4. প্রথাগত গিয়ার ট্রান্সমিশনের তুলনায় রোটারি রিডুসারের সরলীকৃত মেইনফ্রেম ডিজাইন
ওয়ার্ম গিয়ার তুলনামূলকভাবে বড় হ্রাসের অনুপাত পেতে পারে, কিছু ক্ষেত্রে, এটি হোস্টের জন্য মেইনফ্রেম অংশগুলি সংরক্ষণ করতে পারে, এইভাবে গ্রাহকদের জন্য সংগ্রহের খরচ হ্রাস করে, তবে হোস্ট ফল্ট জেনারেশন রেটও ব্যাপকভাবে হ্রাস করে।একটি সমন্বিত কাঠামো হিসাবে, রোটারি রিডুসার (স্লিউ ড্রাইভ) তুলনামূলকভাবে অভিনব, এবং ইন্টিগ্রেশনের উন্নতি শুধুমাত্র প্রয়োগে অনেক সুবিধা নিয়ে আসে না, তবে উত্পাদন এবং ব্যবহারের জন্য অনেক সুবিধাও তৈরি করে এবং উন্নতির ক্ষেত্রে আমাদের মূল গবেষণা দিক হবে এর নির্ভুলতা, স্থায়িত্ব এবং ভবিষ্যতে এর ব্যবহারের ক্ষেত্র আরও সম্প্রসারণ করা।
এসই মডেল পারফরমেন্স প্যারামিটার
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (kN.m) |
অধিষ্ঠিত টর্ক (kN.m) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা | যথার্থতা (ডিগ্রী) |
আইপি | কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 105 |
| 21" | 18000 | 203 | ৮১ | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 149 |
| 25" | 18000 | 271 | ৮৯ | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 204 |
SE7 Slewing ড্রাইভ পরামিতি
| মডেল: | SE7 | উৎপত্তি স্থল | চাংঝো, চীন |
| ব্র্যান্ড | হ্যাংটুও | টাইপ | ঘিরা |
| উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 2000 Nm |
| টিল্টিং মোমেন্ট টর্ক | 1.35 K Nm | জিভ ধরে | 1.32 K Nm |
| স্ট্যাটিক অক্ষীয় রেটিং | 132 KN | স্ট্যাটিক রেডিয়াল রেটিং | 58 KN |
| গতিশীল অক্ষীয় রেটিং | 66 KN | ডায়নামিক রেডিয়াল রেটিং | 38 কে.এন |
| গিয়ার অনুপাত | 57:1 | দক্ষতা | 40% |
