পণ্যের বিবরণ:
|
| টাইপ: | Slewing ড্রাইভ | উৎপত্তি স্থল: | চাংঝো, চীন (মূল ভূখণ্ড) |
|---|---|---|---|
| মোটর: | ব্রাশবিহীন ডিসি মোটর | বৈশিষ্ট্য: | সম্পূর্ণরূপে আবদ্ধ |
| উপাদান: | 42CrMo বা 50Mn | ওয়ারেন্টি: | 5~10 বছর |
| আকার: | 3 ইঞ্চি থেকে 25 ইঞ্চি | আবেদন: | ফ্ল্যাট সোলার ট্র্যাকিং সিস্টেম |
| বিশেষভাবে তুলে ধরা: | Ve9 ভার্টিক্যাল সোলার ট্র্যাকার স্লিউ ড্রাইভ,ব্রাশলেস ডিসি মোটর সোলার স্লিউ ড্রাইভ,সোলার ট্র্যাকার স্লিউ ড্রাইভ উচ্চ উত্পাদনশীলতা |
||

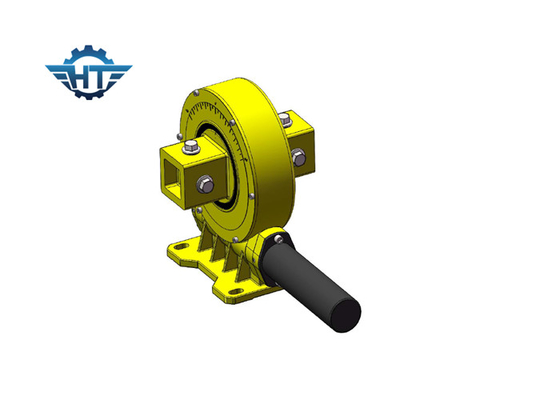

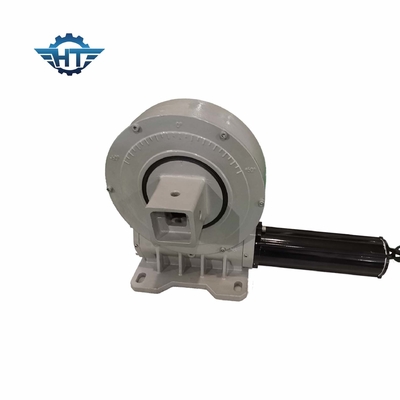

Ve9 উল্লম্ব উচ্চ উত্পাদনশীলতা সোলার ট্র্যাকার স্লিউ ড্রাইভ ফ্ল্যাট সোলার ট্র্যাকিং সিস্টেমে প্রয়োগ করা হয়েছে
সোলার ট্র্যাকার স্লিউ ড্রাইভের বিবরণ
ফ্ল্যাট একক অক্ষ ট্র্যাকিং সিস্টেমে ব্যবহৃত একক অক্ষ স্লিউ ড্রাইভ, যা বন্ধনী একটি উত্তর-দক্ষিণ বিন্যাস, পূর্ব-পশ্চিম ট্র্যাকিং সিস্টেম।জ্যোতির্বিজ্ঞানের অ্যালগরিদম অনুসারে, মোটর দ্বারা চালিত স্লিউ ড্রাইভ পুরো সিস্টেমটি চালানোর জন্য উচ্চ টর্ক বহন করবে, যাতে সিস্টেমটি সূর্যের আজিমুথ ট্র্যাক করতে পারে, যতদূর সম্ভব ফটোভোলটাইক মডিউল বিকিরণ পৃষ্ঠে সূর্যকে উন্নত করতে। , এবং এইভাবে শক্তি উৎপাদন বৃদ্ধি.
সৌর প্যানেলগুলিকে সর্বদা সূর্যকে ট্র্যাক করার জন্য একটি সৌর ট্র্যাকিং সিস্টেম ইনস্টল করা কার্যকরভাবে সৌর শক্তির কার্যকারিতা উন্নত করতে পারে এবং যখন একক অক্ষ ট্র্যাকারগুলি অত্যন্ত বিকিরণযুক্ত এলাকায় ইনস্টল করা হয়, তখন শক্তি উৎপাদন বৃদ্ধির অর্থ হল যে পাওয়ার স্টেশনগুলি বিনিয়োগের উপর উচ্চ রিটার্ন তৈরি করতে পারে।
এটি মূলত ট্র্যাকিং সিস্টেমের নকশা নীতির উপর ভিত্তি করে, পৃথিবীর ঘূর্ণনের প্রভাবের কারণে, পৃথিবীতে একটি নির্দিষ্ট অবস্থানের জন্য, সারা বছর ধরে সূর্য চক্র, এর আলোক কোণও ক্রমাগত পরিবর্তিত হয়।সৌর ট্র্যাকিং সিস্টেমটি সূর্যকে ট্র্যাক করতে এবং ফটোভোলটাইক অ্যারে দ্বারা প্রাপ্ত সৌর বিকিরণের পরিমাণ বাড়ানোর জন্য সৌর প্যানেলগুলিকে রাখতে ইনস্টল করা হয়েছে, যার ফলে সৌর ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমের সামগ্রিক ক্ষমতা বৃদ্ধি পায়।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
মোটর ডেটা
রেটেড ভোল্টেজ V/DC: 24vdc
নো-লোড স্পিড RPM: 1200±10%
নো-লোড কারেন্ট A: <0.1 A
রেটেড টর্ক NM: 0.12
গতি RPM: 800±10%
লোড বর্তমান A: 1A
রেটেড পাওয়ার W: 10W
গিয়ার আউটপুট পরামিতি:
গতির অনুপাত: 399:1
রেটেড আউটপুট টর্ক NM: 32
আউটপুট গতি RPM: 2±0.5
হল আউটপুট: 2
হলের ধরন: 40F/39
হল ইনপুট ভোল্টেজ V: 5~24
তারের সংজ্ঞা:
1. পুরু লাল: মোটর +
2. ঘন কালো: মোটর -
3. হলুদ সবুজ: GND
4. পাতলা হলুদ: হল B
5. পাতলা লাল: হল +24V
6. পাতলা কালো: হল GND
7. পাতলা সবুজ: হল এ
প্রযুক্তিগত প্রয়োজনীয়তা
1. মোটর সমাবেশের পরে নমনীয় হওয়া উচিত।
2. পাওয়ার চালু হলে কোন অস্বাভাবিক শব্দ হবে না (লাল লাইনটি পাওয়ার সাপ্লাইয়ের পজিটিভ পোলের সাথে সংযুক্ত)।
3. অক্ষীয় ছাড়পত্র: না (ওয়েভ ক্রেস্ট পুনরুদ্ধার ব্যবহার করতে পারেন)।
4. ভোল্টেজ পরীক্ষা সহ্য করুন: 800VAC, 5mA, কোন ভাঙ্গন নেই, কোন ফ্লিকার নেই।
5. অন্তরণ প্রতিরোধের: > 20MΩ.
