পণ্যের বিবরণ:
|
| কৃমি গিয়ার উপাদান: | 50Mn, 42CrMo | মডেল: | VE7 |
|---|---|---|---|
| আবেদন: | অনুভূমিক একক অক্ষ সোলার ট্র্যাকার | রেট আউটপুট টর্ক: | 1750 Nm |
| জিভ ধরে: | 13200 Nm | কাত টর্ক: | 7000 Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | রিডুসার বক্স সোলার ট্র্যাকার স্লিউ ড্রাইভ,1750 Nm সোলার ট্র্যাকার স্লিউ ড্রাইভ,VE7 অনুভূমিক সোলার ট্র্যাকার স্লিউ ড্রাইভ |
||

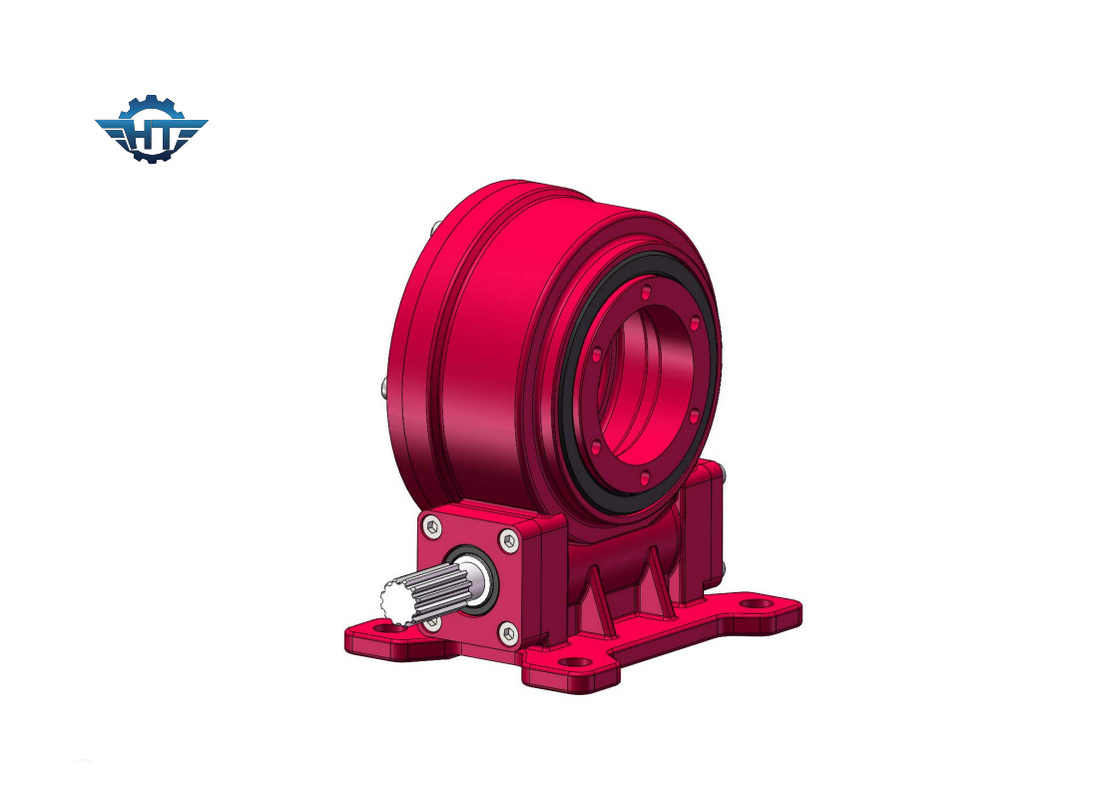

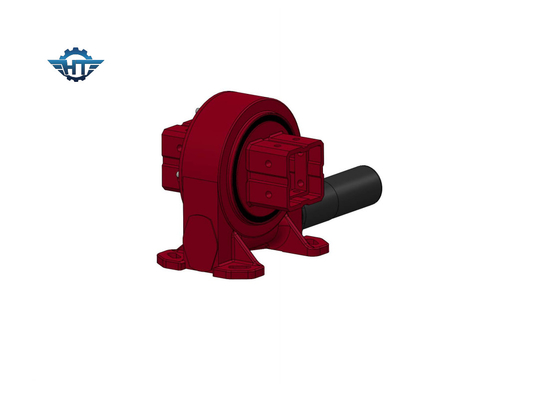

VE7 স্লিউ ড্রাইভ রিডুসার বক্স, অনুভূমিক একক অক্ষ সোলার ট্র্যাকারের জন্য স্ব-লক
VE7 স্লিউ ড্রাইভ রিডুসার বক্সের বিবরণ
Hangtuo-এর স্লিউইং ড্রাইভে ভাল এনভেলপিং ওয়ার্ম এবং গিয়ার মেশিং মাল্টি টুথ কনট্যাক্ট রয়েছে যা সোলার ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক সহ স্লিউইং ড্রাইভ তৈরি করে।এটি স্ব-লকিং এবং ±60° ঘোরাতে পারে।যদি আরও বড় পরিসরের প্রয়োজন হয় তবে এটি কাস্টমাইজ করা যেতে পারে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
কী প্যারামিটারের শব্দকোষ
টিল্টিং মোমেন্ট টর্ক:এই টর্ক হল মাধ্যাকর্ষণ লোড যা লোডের অবস্থান এবং স্লিউইং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত হয়।প্রকৃত ঘূর্ণন সঁচারক বল রেট দেওয়া টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হলে, স্লিউইং ড্রাইভ উল্টে যাবে।
রেডিয়াল লোড:স্লিউইং বিয়ারিংয়ের অক্ষের উল্লম্ব লোড
অক্ষীয় লোড:স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড
জিভ ধরে:এটি বিপরীত টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘোরানো হয়, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক টর্ক অর্জন করা হয় তাকে হোল্ডিং টর্ক বলা হয়, এটি ভাঙা টর্ক হিসাবেও দেখা হয়।
স্ব-লকিং:শুধুমাত্র যখন লোড থাকে, স্লিউইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
