পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | VE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 7320 Nm |
| জিভ ধরে: | 3.9 kNm | কাত টর্ক: | 8 kNm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | অনুরোধ হিসাবে |
| বিশেষভাবে তুলে ধরা: | single axis solar trackers slew gearbox,horizontal solar trackers slew gearbox,motor driven slew gearbox |
||

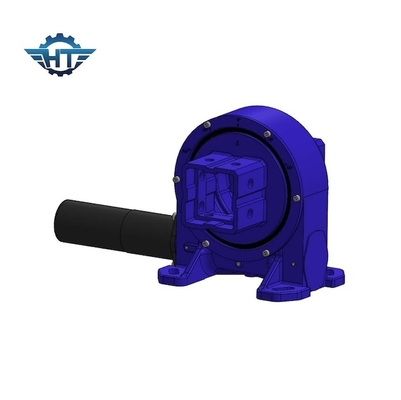

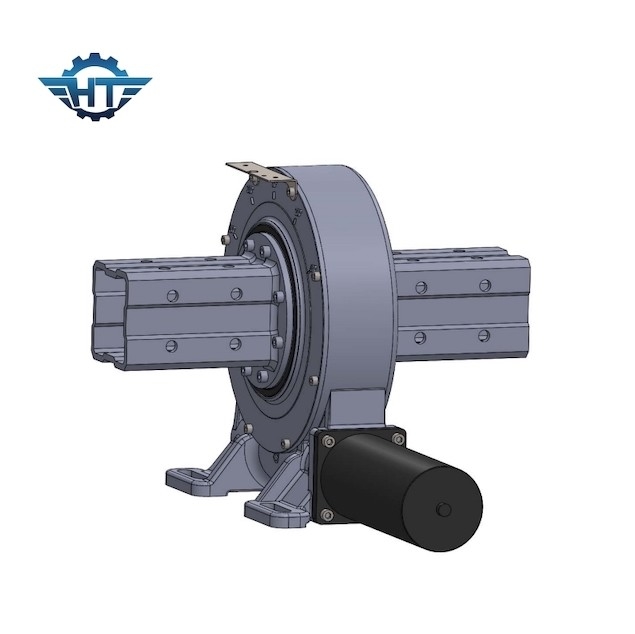

স্বয়ংক্রিয় PV সোলার ট্র্যাকিং সিস্টেমের জন্য VE7 উল্লম্ব একক অক্ষ স্লিউইং ড্রাইভ
একক অক্ষ স্লিউইং ড্রাইভ বর্ণনা
স্লুইং ড্রাইভের অনেকগুলি নাম রয়েছে, এবং বর্তমানে কোনও একীভূত নাম নেই, যদি সেগুলিকে বলা হয়: স্লিউইং গিয়ার ডিভাইস, স্লিউইং ড্রাইভ, স্লিউইং রিডুসার, স্লিউইং ড্রাইভ ইউনিট ইত্যাদি। ডিভাইসটি ওয়ার্ম, গিয়ার, হাউজিং, মোটর দ্বারা গঠিত। এবং অন্যান্য উপাদান।Slewing ড্রাইভ মূলত একটি একক ওয়ার্ম ড্রাইভ, এবং একটি ডবল ওয়ার্ম ড্রাইভ slewing ড্রাইভ বিভক্ত করা যেতে পারে।এটি একটি স্লিউইং বিয়ারিংয়ের উপর ভিত্তি করে তৈরি, এটির একটি শক্তিশালী উল্টে যাওয়ার মুহূর্ত রয়েছে এবং এটি একটি অত্যন্ত পরিধান-প্রতিরোধী ওয়ার্ম গিয়ার ট্রান্সমিশন ব্যবহার করে।মসৃণ ট্রান্সমিশন ব্যবহারকারীর ডিভাইসটিকে আরও নির্ভরযোগ্য করে তোলে।এটি একটি ওয়ার্ম ড্রাইভ গ্রহণ করে, মাল্টি-টুথ যোগাযোগ একটি বড় লোড চালাতে পারে এবং একটি স্ট্যাটিক স্ব-লকিং ফাংশনও রয়েছে।ডিভাইসটি নির্মাণ যন্ত্রপাতি এবং নতুন শক্তি ক্ষেত্রে যেমন ভারী-শুল্ক ফ্ল্যাটবেড ট্রাক, কন্টেইনার ক্রেন, ট্রাক-মাউন্ট করা ক্রেন, উচ্চ-উচ্চতা অপারেটিং যানবাহন, সৌর বিদ্যুৎ উৎপাদন ব্যবস্থা ইত্যাদিতে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
VE Slewing ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
বৈশিষ্ট্য
1. ঘূর্ণন ±60 ডিগ্রী বা 360 ডিগ্রী।
2. বাম বা ডান দিকে মোটর কননেট,
3. গিয়ারিং ক্লিয়ারেন্স সামঞ্জস্য করার প্রয়োজন নেই;এটি ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ, প্রতি 5 বছর।
5. যুক্তিযুক্ত স্থান ব্যবহার
6. স্ব-লকিং গিয়ার, তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. উচ্চ নির্ভুলতা
9. IP66 সুরক্ষা গ্রেড
আমাদের শক্তি
1. নির্ভরযোগ্য সরবরাহকারীদের থেকে কাঁচামাল;
2. উত্পাদন প্রক্রিয়া ISO9001 গুণমান ব্যবস্থাপনা সিস্টেমের সাথে কঠোর অনুযায়ী হয়;
3. প্রসবের আগে কঠোর ইন-প্রসেস মান নিয়ন্ত্রণ এবং 100% সমাপ্ত পণ্য পরিদর্শন;
4. তৃতীয় পক্ষের পণ্য পরিদর্শন গ্রাহকের অনুরোধের উপর গ্রহণযোগ্য।
5. প্রমিত পণ্য ডিজাইন প্রক্রিয়া এবং অ্যাপ্লিকেশন বিশ্লেষণের জন্য APQP, PPAP, FEMA গ্রহণ।
সেবা
1. OEM সেবা
2. আমরা মানক পণ্য এবং অ-মানক পণ্য প্রদান;
3. আমরা কাস্টমাইজড নমুনা, কাস্টমাইজড অঙ্কন, ডোর-টু-ডোর ম্যাপিং এবং অন্যান্য পরিষেবা প্রদান করি;
4. আমরা ডিজাইন, প্রক্রিয়াকরণ, প্যাকেজিং, পরিবহন, ইত্যাদি সহ সম্পূর্ণ পরিসরের পরিষেবা প্রদান করি।
প্যাকেজিং এবং শিপিং
1. মরিচা-প্রমাণ তেল দিয়ে ভরাট করা
2. প্রতিরক্ষামূলক স্তর সঙ্গে প্যাকিং
3. পাতলা পাতলা কাঠের ক্ষেত্রে স্থির, তৃণশয্যা, ইস্পাত ফ্রেম
