পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | VE7 |
|---|---|---|---|
| গিয়ার অনুপাত: | 51:1 | রেট আউটপুট টর্ক: | 6120 Nm |
| জিভ ধরে: | 39000 Nm | কাত টর্ক: | 10 kNm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | অনুরোধ হিসাবে |
| বিশেষভাবে তুলে ধরা: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

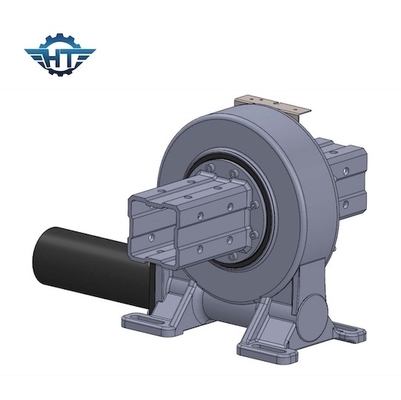

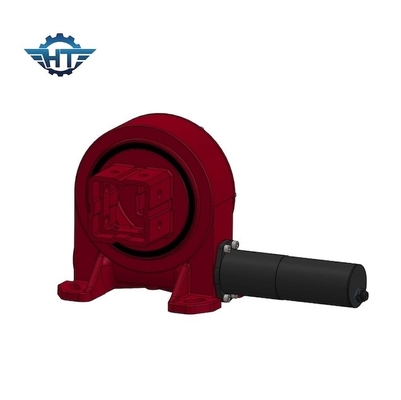

120 মিমি স্কয়ার টিউব একক অক্ষ ট্র্যাকিং সিস্টেমের জন্য আওয়ারগ্লাস ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
আওয়ারগ্লাস ওয়ার্ম গিয়ার স্লিউ ড্রাইভের বর্ণনা
VE7 একক-অক্ষ স্লিউইং ড্রাইভগুলি একটি অক্ষের চারপাশে ঘোরে।24vdc গিয়ার মোটর সহ VE7 স্লিউইং ড্রাইভটি সমস্ত ধরণের প্রধান টিউবের জন্য ফিট করার জন্য বিভিন্ন আকারের জন্য ডিজাইন করা যেতে পারে।এটি একটি আদর্শ পণ্য, ইনস্টল করা সবচেয়ে সহজ এবং সবচেয়ে বেশি ব্যবহৃত।VE7 স্লিউইং ড্রাইভ একটি উচ্চ-ক্ষমতাসম্পন্ন ইউনিটে উল্লম্ব মাউন্টিং এবং একটি সম্পূর্ণ-ঘেরা ড্রাইভ অফার করে।
VE Slewing ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
সুবিধাদি
1. উচ্চ ব্যাকহোল্ডিং ঘূর্ণন সঁচারক বল
2. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে স্ব-লকিং
2. ভিতরে হার্ড স্টপ, ＋60°~－60° থেকে রেঞ্জ, যদি গ্রাহকদের 360° ঘূর্ণনের জন্য একটি অ্যাপ্লিকেশনের প্রয়োজন হয়, আমাদের সরবরাহ করার জন্য ফ্ল্যাঞ্জ আউটপুট প্রকার রয়েছে
3. ভিতরে কীট ড্রাইভ enveloping
4. উচ্চ লোড নিশ্চিত করতে এবং ব্যাকল্যাশ কমাতে বহু দাঁতের যোগাযোগ
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
অ্যাপ্লিকেশন
স্লুইং ড্রাইভ বিয়ারিংগুলি সাধারণত প্রয়োগে পাওয়া যায় যেমন: উইন্ড টারবাইন, ভারী লোড ট্রান্সপোর্টার, সোলার ট্র্যাকার, হারবার ক্রেন, হাইড্রোলিক সরঞ্জাম, ক্রেন স্টিয়ারিং মেকানিজম, অটোমেশন সিস্টেম, ভারী লোড ম্যানিপুলেটর, ইয়াও এবং পিচ কন্ট্রোল টেবিল।
প্রশ্নোত্তর
1. আমি কিভাবে নির্বাচন করতে পারি?
অনুগ্রহ করে চাকার ব্যাস আকার, প্রস্থ, ভোল্টেজ, পাওয়ার এবং প্রয়োজনীয় মোটরগুলির নো-লোড গতি নির্দিষ্ট করুন৷
2. আমি কি আগে থেকেই গুণমান এবং বাজার পরীক্ষা করার জন্য নমুনা নিতে পারি?
অবশ্যই, আমাদের গুণমান এবং পরিষেবা পরীক্ষা করার জন্য নমুনা নিতে স্বাগত জানাই।
3. নমুনার জন্য মোট খরচ কি?
মোট নমুনা খরচ = নমুনা খরচ + মালবাহী
আপনি উপযুক্ত গিয়ার মোটর নির্বাচন করার পরে আমরা আপনাকে সেরা শিপিং খরচ দেব
4. আপনি কিভাবে নমুনা জাহাজ না?
নমুনার পরিমাণ বড় নয় বিবেচনা করে, আমরা ইএমএস, টিএনটি বা ফেডেক্স দ্বারা জাহাজের নমুনাগুলিকে সমর্থন করি
5. আপনার সর্বনিম্ন অর্ডার পরিমাণ কি?
নমুনা নিশ্চিত হওয়ার পরে 10 সেট
6. আপনার প্রসবের সময় কি?
আদর্শ নমুনার জন্য: 7 দিনের মধ্যে;ব্যাচ অর্ডারের জন্য: 25 দিনের মধ্যে।
