পণ্যের বিবরণ:
|
| মডেল: | 9 ইঞ্চি | গিয়ার অনুপাত: | 61:1 |
|---|---|---|---|
| দক্ষতা: | 40% | যথার্থতা: | ~0.1 |
| ড্রাইভার: | বৈদ্যুতিক মটর | টাইপ: | একক অক্ষ |
| আবেদন: | লিঙ্কেজ সোলার ট্র্যাকিং সিস্টেম | রঙ: | অনুরোধ হিসাবে |
| বিশেষভাবে তুলে ধরা: | VE9 সিঙ্গেল ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,50kN সোলার ট্র্যাকিং স্লিউ ড্রাইভ,লিংকেজ সোলার ট্র্যাকিং সিস্টেম স্লিউ ড্রাইভ |
||

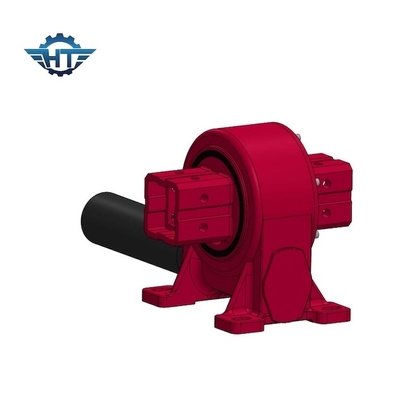

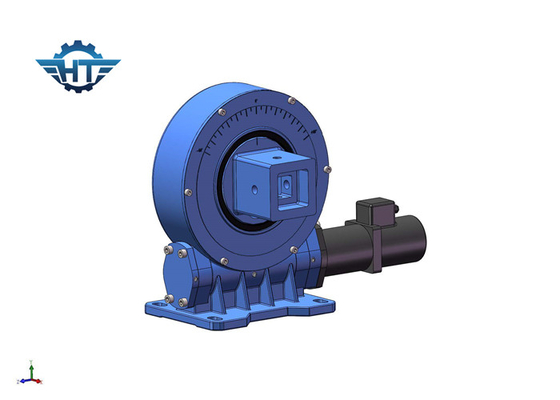

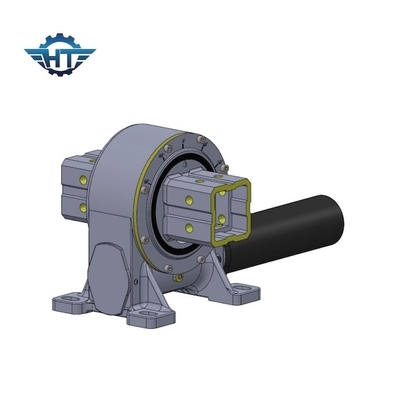

লিঙ্কেজ সোলার ট্র্যাকিং সিস্টেমের জন্য উচ্চ টর্ক সহ VE9 একক ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
একক ওয়ার্ম গিয়ার স্লিউ ড্রাইভ বর্ণনা
Slewing ড্রাইভ বা Slewing রিং বিয়ারিং হল ঘূর্ণায়মান মডিউল যা একটি ঢালাই আয়রন হাউজিং-এ একত্রিত কমপ্যাক্ট ঘূর্ণন ইউনিট যা একটি গিয়ার সহ একটি টার্নিং রিং ধারণ করে।গিয়ারটি দুর্দান্ত সূক্ষ্মতার সাথে টার্নিং রিংটিকে ঘোরায় এবং মসৃণ ঘূর্ণন এবং সর্বাধিক প্রচেষ্টার জন্য অনুমতি দেয়।
VE Slewing ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
বৈশিষ্ট্য
1. কৃমি গিয়ার স্ব-লকিং বৈশিষ্ট্যের কারণে বিপরীত স্ব-লকিং।এই বৈশিষ্ট্যটি হোস্ট অপারেটিং এবং নিরাপত্তা ফ্যাক্টরের স্থায়িত্বকে ব্যাপকভাবে বৃদ্ধি করে।
2. ঐতিহ্যবাহী সুইং পণ্যের তুলনায়, স্লিউইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, বজায় রাখা সহজ এবং যথেষ্ট ইনস্টলেশন স্থান সংরক্ষণ করে।
সুবিধাদি
1. slewing রিং উপর ভিত্তি করে শক্তিশালী উল্টানো মুহূর্ত
2. ভিতরে কৃমি ড্রাইভ enveloping
3. মাল্টি দাঁত পরিচিতি ব্যবহার করার জন্য বড় লোড
4. স্ট্যাটিক স্ব-লকিং ফাংশন
5. ভিতরে হার্ড স্টপ
অ্যাপ্লিকেশন
সাধারণ স্লুইং ড্রাইভ বা স্লিউইং রিং অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সৌর শক্তি, বায়ু টারবাইন, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি সরঞ্জাম, হাইড্রোলিক সরঞ্জাম সংযুক্তি, তেল সরঞ্জাম সরঞ্জাম, টায়ার হ্যান্ডলার, খননকারী এবং স্বয়ংচালিত লিফট।
