পণ্যের বিবরণ:
|
| টাইপ: | Slewing ড্রাইভ | উপাদান: | QT |
|---|---|---|---|
| আবেদন: | একক অক্ষ সোলার ট্র্যাকিং সিস্টেম | ওয়ারেন্টি: | 10 বছর |
| রঙ: | গ্রাহক প্রয়োজন | আকার: | 3 ইঞ্চি - 25 ইঞ্চি |
| মোটর: | 24VDC/220VAC | বৈশিষ্ট্য: | 30 ফিল্ড লাইফ |
| বিশেষভাবে তুলে ধরা: | সেলফ লক প্ল্যানেটারি স্লিউ ড্রাইভ গিয়ারবক্স,25 ইঞ্চি সোলার স্লিউ ড্রাইভ গিয়ারবক্স,24 ভিডিসি সোলার স্লিউ ড্রাইভ গিয়ারবক্স |
||

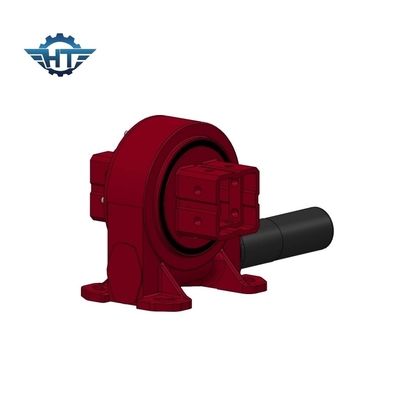

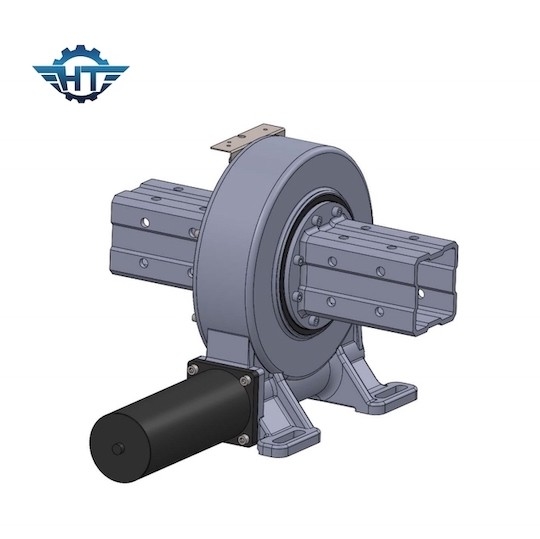

একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য VE9 সেল্ফ লক প্ল্যানেটারি স্লিউ ড্রাইভ গিয়ারবক্স
সেলফ লক প্ল্যানেটারি স্লিউ ড্রাইভ বর্ণনা
VE, উল্লম্ব সিরিজপ্ল্যানেটারি গিয়ার স্লিউ ড্রাইভ গিয়ারবক্সপ্রধানত উইঞ্চ ক্রেন জন্য অ্যাপ্লিকেশন, slewingআমাদেরঅনন্য গ্রহগত গিয়ার হ্রাস গিয়ারবক্স কাজের নীতি সৌর জন্য নিজেকে তৈরি করে
টর্কের আনুপাতিক বন্টনের কারণে ট্র্যাকার একটি বড় রেডিয়াল লোড বহন করে।আরও কী, আমাদের স্লিউইং ড্রাইভে হাইড্রোলিক মোটর কনফিগারেশন রয়েছে।ডব্লিউই সব সিরিজ slee আছেগিয়ারবক্সের আকার গ্রাহকের বিভিন্ন চাহিদা পূরণ করে।
VE Slewing ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
বৈশিষ্ট্য
1. সিস্টেমের নিরাপত্তা নিশ্চিত করতে ±60°, ভিতরে হার্ড স্টপ ঘোরান
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটর সংযোগ করুন
3. ক্লিয়ারেন্স ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে, ইনস্টলেশনের সময় সামঞ্জস্য করার প্রয়োজন নেই
4. কারখানার আগে গ্রীস ভর্তি করা হয়েছিল
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. কম্প্যাক্ট নকশা এবং স্থান সংরক্ষণ
6. গিয়ারটি স্ব-লকিং, ব্রেক করার প্রয়োজন নেই
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. উচ্চ টিল্টিং টর্ক, অনুভূমিক ইনস্টলেশনের জন্য উপযুক্ত
আবেদন
সারা বিশ্বে স্লিউ ড্রাইভ ব্যবহার করা হয়।প্রয়োগের ক্ষেত্রগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে: ক্রেন ট্র্যাভেলিং গিয়ার এবং ভারী-শুল্ক ট্রান্সপোর্টারগুলিতে স্টিয়ারিং ট্রান্সমিশন হিসাবে, লিফ্ট প্ল্যাটফর্মে, গ্রিপার, টং এবং নির্মাণ মেশিন সেক্টরে অন্যান্য ঘূর্ণমান যন্ত্রগুলিতে।সৌর ট্র্যাকিং সিস্টেম, বায়ু শক্তি, খাবার, স্যাটেলাইট অ্যান্টেনা ইত্যাদি
