পণ্যের বিবরণ:
|
| মডেল: | VE9" | স্ব-লক: | হ্যাঁ |
|---|---|---|---|
| উপাদান: | QT | আবেদন: | একক অক্ষ সোলার ট্র্যাকিং সিস্টেম |
| সনদপত্র: | ISO9001, CE | ওয়ারেন্টি: | 5~10 বছর |
| রঙ: | RAL6001 | সঠিকতা: | ≤0.1 |
| বিশেষভাবে তুলে ধরা: | উল্লম্ব 9 ইঞ্চি সোলার স্লিউ ড্রাইভ,24VDC মোটর সহ সোলার স্লিউ ড্রাইভ,একক অক্ষ ট্র্যাকিং সোলার স্লিউ ড্রাইভ |
||

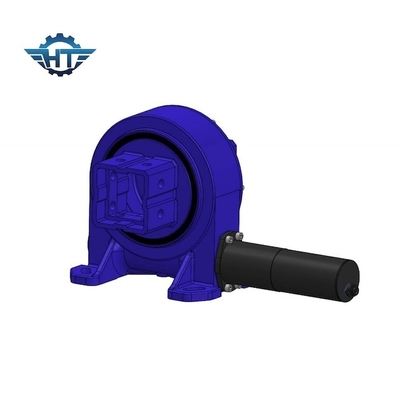

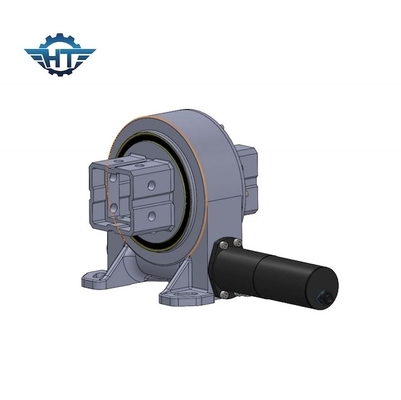

একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য 24VDC মোটর সহ উল্লম্ব 9 ইঞ্চি সোলার স্লিউ ড্রাইভ
সোলার স্লিউ ড্রাইভের বর্ণনা
ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ হল একটি পূর্ণ-চক্র ঘূর্ণমান হ্রাস ট্রান্সমিশন মেকানিজম যা একটি ড্রাইভিং পাওয়ার উত্সের সাথে একীভূত।উচ্চ নির্ভুলতা বিয়ারিংগুলি একটি ট্রান্সমিশন অনুসারী হিসাবে ব্যবহৃত হয় এবং একটি প্রক্রিয়া সংযুক্তি অংশ এবং একটি সক্রিয় অংশ এবং একটি ড্রাইভিং উত্স slewing রিং এর অভ্যন্তরীণ এবং বাইরের রিংগুলির একটিতে সংযুক্ত থাকে।অন্য রিংটিকে ট্রান্সমিশন ফলোয়ার এবং চালিত কাজের অংশের সংযোগকারী বেস উভয় হিসাবে বিবেচনা করা হয়, যাতে স্লিউইং বিয়ারিং নিজেই ফুল-সার্কেল রোটারির বৈশিষ্ট্য থাকে, ড্রাইভিং পাওয়ার উত্স এবং প্রধান ট্রান্সমিশন দক্ষতার সাথে কনফিগার করা হয়।অংশটি এটিকে একটি সাধারণ-উদ্দেশ্য হ্রাস ট্রান্সমিশন মেকানিজম করে যা ঘূর্ণন, মন্থরকরণ এবং একই সময়ে একটি সাধারণ কাঠামো এবং সুবিধাজনক উত্পাদন এবং রক্ষণাবেক্ষণের কাজগুলিকে একীভূত করে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| ৫" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
বৈশিষ্ট্য
Slewing ড্রাইভ সীমাহীন পরিধি ঘূর্ণন এবং গতি হ্রাস উপলব্ধি করতে পারে, এবং বৃহত্তর অক্ষীয় বল, রেডিয়াল বল এবং উল্টানো শক্তি সহ্য করতে পারে।এটি উচ্চ নির্ভুলতা, কমপ্যাক্ট গঠন এবং বড় বহন ক্ষমতার সুবিধা ভোগ করে।
অ্যাপ্লিকেশন
স্লুইং ড্রাইভ অ্যাপ্লিকেশন সাধারণত পাওয়া যায় যেমন: উইন্ড টারবাইন, ভারী লোড ট্রান্সপোর্টার, সোলার ট্র্যাকার, হারবার ক্রেন, হাইড্রোলিক সরঞ্জাম, ক্রেন স্টিয়ারিং মেকানিজম, অটোমেশন সিস্টেম, ভারী লোড ম্যানিপুলেটর, ইয়াও এবং পিচ কন্ট্রোল টেবিল।
