পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | SDE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 2000 Nm |
| জিভ ধরে: | 13500 Nm | কাত টর্ক: | 13200 Nm |
| স্থাপন: | দ্বৈত অক্ষ মাউন্ট করা | স্ট্যান্ডার্ড রঙ: | অনুরোধ হিসাবে |
| বিশেষভাবে তুলে ধরা: | worm gear slewing ring,worm gear motor |
||

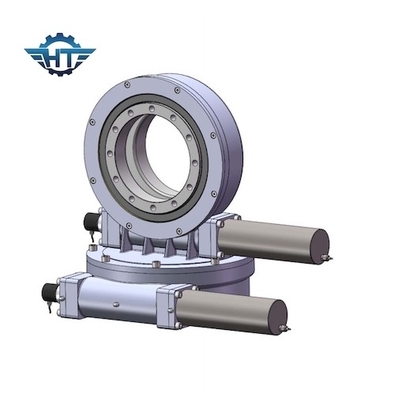

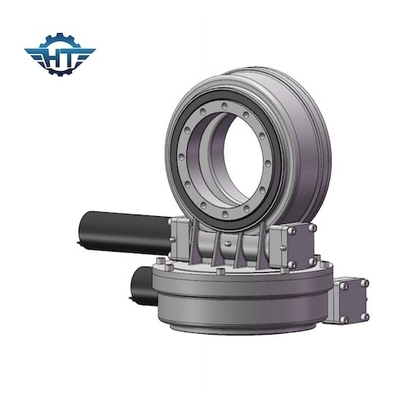

ডুয়াল অ্যাক্সিস ওয়ার্ম ড্রাইভ সোলার ট্র্যাকার সম্পূর্ণ সার্কেল ট্র্যাকিংয়ের জন্য স্লিউ ড্রাইভ
ওয়ার্ম ড্রাইভ স্লিউ ড্রাইভ বর্ণনা
সোলার ট্র্যাকিং সিস্টেমের মধ্যে রয়েছে একক অক্ষ সোলার ট্র্যাকিং সিস্টেম এবং ডুয়াল অক্ষ সোলার ট্র্যাকিং সিস্টেম।একক অক্ষ সৌর ট্র্যাকিং সিস্টেমের মধ্যে রয়েছে কাত এবং সমতল একক ট্র্যাকিং সিস্টেম।
একটি দ্বৈত অক্ষ সৌর ট্র্যাকিং সিস্টেমের জন্য, বিভিন্ন বন্ধনী কাঠামোর উপর ভিত্তি করে, তিন ধরনের একাধিক ড্রাইভ সমাধান প্রয়োগ করা যেতে পারে:
1. দুটি অনুভূমিক (SE টাইপ) একক অক্ষ স্লিউ ড্রাইভ ব্যবহার করুন।
2. একটি অনুভূমিক (SE প্রকার) এবং আরেকটি উল্লম্ব (VE প্রকার) ব্যবহার করুন।
3. একটি ডুয়েল এক্সিস স্লিউ ড্রাইভ ব্যবহার করুন। (SDE প্রকার)
এই সমস্ত সমাধানগুলি উল্লম্বভাবে এবং অনুভূমিকভাবে সূর্যের ট্র্যাকিং অর্জন করতে পারে, যার অর্থ সরাসরি সূর্যালোকের সাথে সূর্যকে ট্র্যাক করা।
ডুয়াল অ্যাক্সিস সোলার ট্র্যাকিং সিস্টেমে SDE7 স্লিউ ড্রাইভ প্রয়োগ করা হয়েছে
| পণ্যের নাম | SDE7 স্লিউ ড্রাইভ |
| আউটপুট টর্ক | 980 Nm;723 ft.lbs |
| সর্বোচ্চ আউটপুট টর্ক | 1938 Nm;1429 ft.lbs |
| টিল্টিং মোমেন্ট টর্ক | 7000 Nm;5163 ft.lbs |
| জিভ ধরে | 13200 Nm;9736 ft.lbs |
| স্ট্যাটিক অক্ষীয় রেটিং | 133.20 kN;29943 পাউন্ড |
| স্ট্যাটিক রেডিয়াল রেটিং | 53 kN;11977 পাউন্ড |
| গতিশীল অক্ষীয় রেটিং | 31.90 kN;7171 পাউন্ড |
| ডায়নামিক রেডিয়াল রেটিং | 27.91 kN;6274 পাউন্ড |
| মোটর বিকল্প | 12/24/48VDC মোটর;Stepper মোটর;Brushless মোটর |
| পণ্য শৈলী | দ্বৈত অক্ষ;CPV/HCPV;সোলার ডিশ;সোলার টাওয়ার |
| অ্যাপ্লিকেশন বৈশিষ্ট্য | সোলার ট্র্যাকিং সিস্টেম, ইন্ডাস্ট্রিয়াল মেশিনার |
| প্যানেলের প্রস্তাবিত স্কোয়ার | 30 বর্গ মিটার |
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
