পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | SE14" |
|---|---|---|---|
| গিয়ার অনুপাত: | 85:1 | রেট আউটপুট টর্ক: | 6550Nm |
| জিভ ধরে: | 68000Nm | কাত টর্ক: | 54200Nm |
| অক্ষীয় লোড: | 680 kN | রেডিয়াল লোড: | 230 kN |
| বিশেষভাবে তুলে ধরা: | solar tracker drive,slewing gear |
||

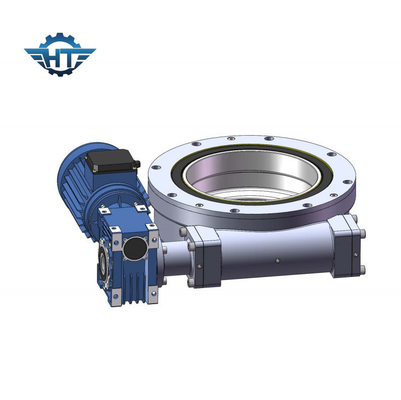

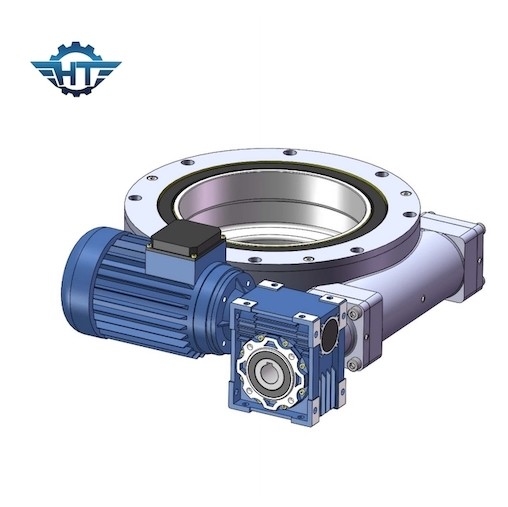

ক্রেন এবং নির্মাণ মেশিনের জন্য 14 ইঞ্চি বড় হাইড্রোলিক স্লিউ ড্রাইভ
হাইড্রোলিক স্লিউ ড্রাইভের বিবরণ
1. দাঁতের ধরন: হেলিকাল দাঁত
2. ভারবহন লোড: হালকা লোড
3. ড্রাইভের ধরন: মোটর ড্রাইভ
4. মডিউল: 5/3.75
5. কৃমি খাদ সংখ্যা: 1
6. গিয়ার অনুপাত: 85: 1
7. দক্ষতা: 40%
8. স্ব-লকিং গিয়ার: হ্যাঁ
9 ওজন: 63 কেজি
টিল্টিং মোমেন্ট টর্ক: এই টর্ক হল মাধ্যাকর্ষণ লোড যা লোডের অবস্থান এবং স্লিয়িং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত হয়।প্রকৃত ঘূর্ণন সঁচারক বল রেট দেওয়া টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হলে, স্লিউইং ড্রাইভ উল্টে যাবে।
রেডিয়াল লোড: স্লিউইং বিয়ারিংয়ের অক্ষের উল্লম্ব লোড
অক্ষীয় লোড: স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড
হোল্ডিং টর্ক: এটি রিভার্স টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘোরানো হয়, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক যে টর্ক অর্জিত হয় তাকে হোল্ডিং টর্ক বলা হয়, এটি ভাঙা টর্ক হিসাবেও দেখা হয়।
স্ব-লকিং: শুধুমাত্র যখন লোড থাকে, স্লিউইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
মন্তব্য: আরো বিস্তারিত মাত্রা এবং পরামিতি জন্য, আমাদের বিক্রয় অঙ্কন পড়ুন দয়া করে.
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
