পণ্যের বিবরণ:
|
| প্রকার: | উল্লম্ব Slewing ড্রাইভ | উপাদান: | 42CRMN বা 50Mn |
|---|---|---|---|
| আবেদন: | সোলার হিটিং সিস্টেম | ওয়ারেন্টি: | 10 বছর |
| রঙ: | গ্রাহক প্রয়োজন | আকার: | 3 ইঞ্চি - 25 ইঞ্চি |
| মোটর: | 24V ডিসি মোটর | বৈশিষ্ট্য: | দীর্ঘ জীবন |
| বিশেষভাবে তুলে ধরা: | বৈদ্যুতিক মোটর ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,কমপ্যাক্ট VE5 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,সোলার হিটিং সিস্টেম স্লিউ ড্রাইভ |
||

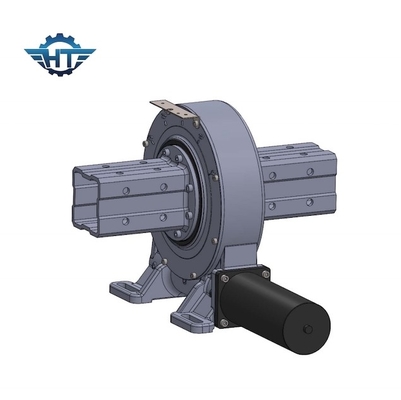

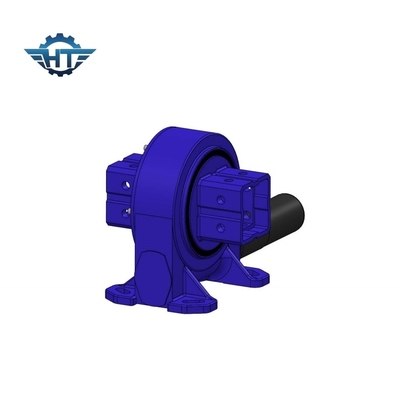

সোলার হিটিং সিস্টেমের জন্য বৈদ্যুতিক মোটর সহ কমপ্যাক্ট VE5 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার স্লিউ ড্রাইভ বর্ণনা
ট্রফ সোলার থার্মাল পাওয়ার জেনারেশন টেকনোলজি একটি ট্রফ প্যারাবোলিক কনসেনট্রেটিং মিররের মাধ্যমে ফোকাল লাইনে সূর্যের আলোকে কেন্দ্রীভূত করে এবং ফোকাল লাইনে সংগ্রাহক ইনস্টল করা হয়।ফোকাস করার পরে সৌর তেজস্ক্রিয় শক্তি শোষণ করা।টিউবের মধ্যে তরল উত্তপ্ত হওয়ার পরে, এটি তাপ এক্সচেঞ্জারের মধ্য দিয়ে প্রবাহিত হয়ে জলকে গরম করে বাষ্প তৈরি করে, যা একটি বাষ্প শক্তি চক্রের মাধ্যমে উত্পন্ন হয়।ট্রফ সোলার থার্মাল পাওয়ার জেনারেশন সিস্টেমের মধ্যে প্রধানত একটি তাপ সংগ্রহের সিস্টেম, একটি তাপ স্টোরেজ সিস্টেম, একটি তাপ এক্সচেঞ্জ সিস্টেম এবং একটি পাওয়ার জেনারেশন সিস্টেম অন্তর্ভুক্ত থাকে।তাপ সংগ্রহের ব্যবস্থাটি প্রধানত একটি তাপ সংগ্রহকারী নল, একটি সংগ্রহকারী আয়না পৃষ্ঠ, একটি সমর্থনকারী কাঠামো এবং একটি নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত।একাধিক ড্রাইভ সমর্থনকারী কাঠামোর মূল অংশ।
VE Slewing ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
বৈশিষ্ট্য
1. 0~180° থেকে ঘোরান
2. বাম বা ডান দিকে একটি ড্রাইভিং মোটর সংযোগ করুন
3. কারখানার আগে গ্রীস ভর্তি করা হয়েছিল
4. সহজ ইনস্টলেশন
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. উচ্চ ব্যাকহোল্ডিং টর্ক, উল্লম্ব ইনস্টলেশনের জন্য উপযুক্ত
9. কম রক্ষণাবেক্ষণ
