পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | VE9 উল্লম্ব গিয়ার |
|---|---|---|---|
| গিয়ার অনুপাত: | 61:1 | রেট আউটপুট টর্ক: | 8784 Nm |
| জিভ ধরে: | 80 kNm | কাত টর্ক: | 16 kNm |
| দক্ষতা: | 40% | যথার্থতা: | 0.15 ডিগ্রী |
| বিশেষভাবে তুলে ধরা: | 84*84 টিউব ভার্টিক্যাল স্লুইং ড্রাইভ,ভার্টিক্যাল স্লুইং ড্রাইভ 50Mn 42CrMo,0.15 ডিগ্রী ওয়ার্ম গিয়ার স্লুইং ড্রাইভ |
||

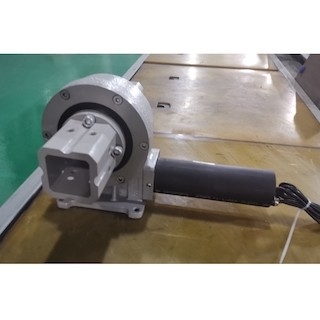

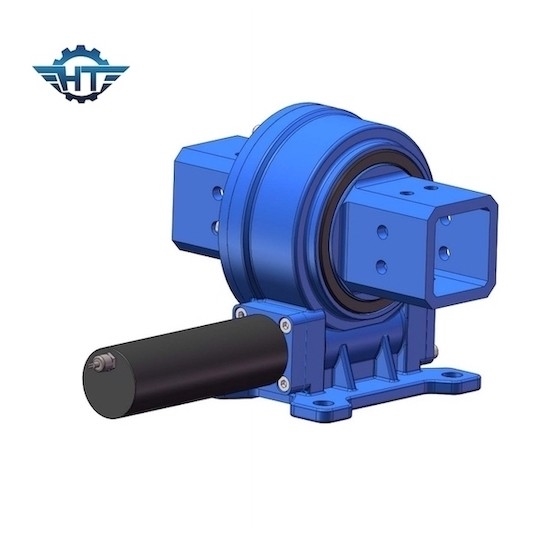

9 ইঞ্চি উল্লম্ব একক অক্ষ স্লিউ ড্রাইভ, সৌর ট্র্যাকিং সিস্টেমের জন্য 84*84 টিউবের আকার
উল্লম্ব একক অক্ষ স্লিউ ড্রাইভের বিবরণ
একটি স্লিউ ওয়ার্ম ড্রাইভ সিস্টেম হল একটি কম্প্যাক্টলি তৈরি ইউনিট যা একটি স্লিউইং রিং, বেস প্লেট এবং ওয়ার্ম নিয়ে গঠিত।এই ইউনিটটি একটি স্লিয়িং রিং এবং একটি কৃমির সুবিধাগুলিকে একটি ইউনিটে নিয়ে আসে।
| মডেল: | VE9 | উৎপত্তি স্থল | চাংঝো, চীন |
| ব্র্যান্ড | এইচটি | টাইপ | ঘিরা |
| উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 8784 Nm |
| টিল্টিং মোমেন্ট টর্ক | 16 K Nm | জিভ ধরে | 80 K Nm |
| স্ট্যাটিক অক্ষীয় রেটিং | 60 KN | স্ট্যাটিক রেডিয়াল রেটিং | 130 KN |
| গতিশীল অক্ষীয় রেটিং | 30 KN | ডায়নামিক রেডিয়াল রেটিং | 65 KN |
| গিয়ার অনুপাত | 61:1 | দক্ষতা | 40% |
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলি সম্মিলিত লোডগুলি পরিচালনা করতে সক্ষম একটি ক্রমাগত বা চক্রাকার আন্দোলনের সাথে ধীর ঘূর্ণনের দাবি করে।পণ্যটি একটি বৈদ্যুতিক বা হাইড্রোলিক মোটরকে সংযুক্ত করার পাশাপাশি একটি সম্পূর্ণ সিস্টেমকে সরঞ্জামের সাথে সংযুক্ত করার জন্য মান মাত্রা সহ।
এর কম্প্যাক্টনেস, উচ্চ দৃঢ়তা এবং অন্যান্য উল্লিখিত সুবিধার কারণে, একটি ওয়ার্ম ড্রাইভ সিস্টেম বিভিন্ন সরঞ্জামে ব্যবহৃত হয় যেমন মোবাইল অ্যাসেম্বলি প্ল্যাটফর্ম, স্যাটেলাইট সিস্টেম, হাইড্রোলিক লোডিং ক্রেন পরিবহন যানবাহনে, ছোট সামুদ্রিক ক্রেন, প্রসারিত ঘোরানো মই, বড় চাকা ইউনিটগুলিতে। সামুদ্রিক পোর্টাল পরিবহনকারী।
