পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | ওয়ারেন্টি: | 10 বছর |
|---|---|---|---|
| আবেদন: | একক অক্ষ কাত সোলার ট্র্যাকার | অক্ষ ঘোরান: | একক অক্ষ |
| সেবা: | ই এম ডিজাইন | প্যাকেজিং: | পাতলা পাতলা কাঠ |
| মোটর: | বৈদ্যুতিক মটর | ইনস্টলেশন সাইট: | ছাদ এবং মাঠ |
| বিশেষভাবে তুলে ধরা: | worm gear slew drive,slewing ring gear |
||

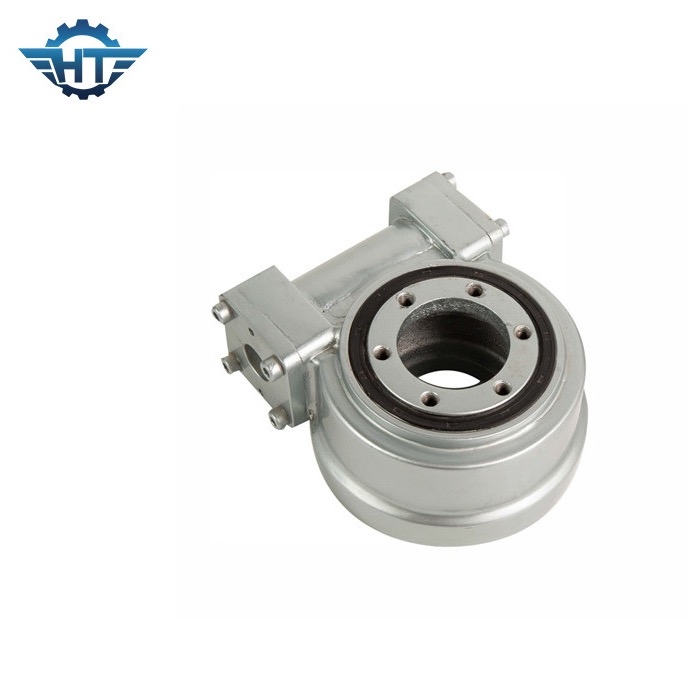

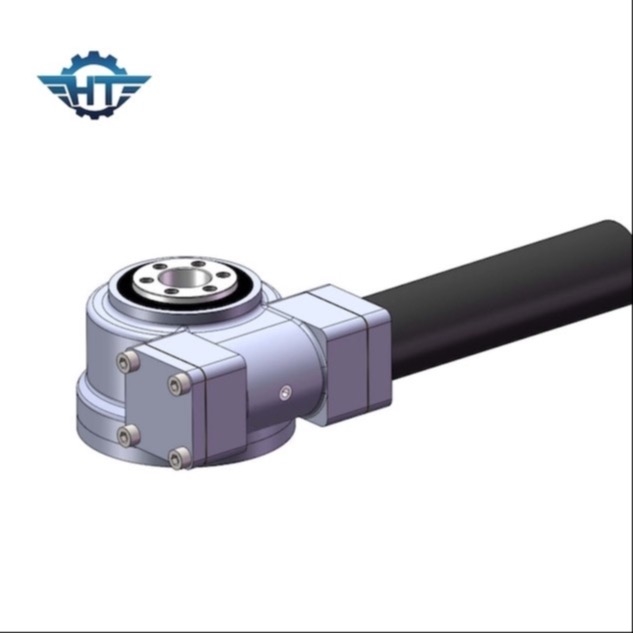

একক অক্ষ টিল্টেড সোলার ট্র্যাকারের জন্য অনুভূমিক স্লিউ ড্রাইভ গিয়ারবক্স
স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
SE স্লিউ ড্রাইভ একটি ভাল পছন্দ যখন প্রকল্পটি বন্য কঠোর কাজের পরিস্থিতিতে এবং ক্ষয়-বিরোধী।এটি বাঁকা দাঁত গিয়ারের সাথে ডিজাইন করা হয়েছে, এটি একটি উচ্চতর অ্যান্টি-স্যান্ডস্টর্ম, ফিল্ড ব্যবহারের মসৃণ চলমান সাথে আউটপুট টর্ক বাড়িয়ে তুলবে।হ্যাংটুও স্লিউইং ড্রাইভে প্রধানত একটি স্লুইং বিয়ারিং, একটি ওয়ার্ম গিয়ার, হাউজিং এবং একটি হাইড্রোলিক বা একটি বৈদ্যুতিক মোটর থাকে।Hangtuo-এর সাথে কর্পোরেট মানে অভিজ্ঞ প্রযুক্তিগত বিশেষজ্ঞদের সাথে সরাসরি যোগাযোগ, ভাল পরামর্শ এবং সন্তুষ্ট চুক্তি।গ্রাহকদের চাহিদা অনুসারে পরিবর্তনগুলি দ্রুত এবং নির্ভরযোগ্যভাবে কার্যকর করা যেতে পারে।আপনি গিয়ার মোটর সংযোগ, দীর্ঘ শ্যাফ্ট এবং বিকল্প পেইন্টিং প্রক্রিয়া বা রঙের জন্য উপযুক্ত একটি ভিন্ন অ্যাডাপ্টার চান না কেন।ভাল ডকুমেন্টেশন যেমন 3D অঙ্কন, পেশাদার বিকাশ এবং একটি প্রোটোটাইপের পরীক্ষা।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
সোলার ট্র্যাকিং সিস্টেম, সিপিভি, সিএসপি, এইচসিপিভি, উইন্ড টারবাইন এবং স্যাটেলাইট অ্যান্টেনা ডিশের জন্য স্লিউইং ড্রাইভগুলি ব্যাপকভাবে ব্যবহার করা যেতে পারে।এই পণ্যগুলি দীর্ঘ জীবনের জন্য ডিজাইন করা হয়েছে, কঠোর পরিবেশগত পরিস্থিতিতে কাজ করে।
আমাদের সুবিধা
দ্রুত প্রতিক্রিয়া সময়
ব্যাপক উৎপাদনের জন্য বুদ্ধিমান-প্রক্রিয়া নিয়ন্ত্রণের পাশাপাশি গ্রাহক-ভিত্তিক পণ্য বিকাশে দীর্ঘমেয়াদী অভিজ্ঞতা।
পণ্যের সুবিধা
Slewing ড্রাইভ (ঘেরা ধরন, উল্লম্ব প্রকার, দ্বৈত অক্ষ টাইপ, যথার্থ প্রকার) আওয়ারগ্লাস ওয়ার্ম স্লিউইং ড্রাইভ শক্তিশালী টিল্টিং মোমেন্ট টর্ক এবং স্ট্যাটিক স্ব-লকিং ফাংশন সহ স্লিউইং বিয়ারিংয়ের উপর ভিত্তি করে।অনেক দাঁত যোগাযোগ পৃষ্ঠ উচ্চ লোড ড্রাইভিং জন্য বিশেষভাবে ডিজাইন করা হয়েছে.
স্থিতিশীল গুণমান
প্ল্যান্টের মাধ্যমে ক্রিটিক্যাল কোয়ালিটি ইন্সপেকশন পয়েন্ট, মোট 9টি অবস্থান সেট আপ করুন।আমরা সমালোচনামূলক মানের পরিদর্শন পয়েন্ট সেট আপ করি, মূল প্রক্রিয়াতে কঠোরভাবে নিয়ন্ত্রণ করার জন্য গুণমান পরিদর্শন নির্দেশাবলী তৈরি করি।আমরা উচ্চ নির্ভুলতা এবং পরিমাপ গেজ ক্রমাঙ্কন ব্যবহার করি।
পরীক্ষামূলক
উন্নত পরিমাপ ডিভাইস
পরিমাপ ক্রমাঙ্কিত করা উচিত, পরীক্ষা করুন এবং শুধুমাত্র যোগ্য গেজ ব্যবহার করা যেতে পারে।
