পণ্যের বিবরণ:
|
| মডেল: | 7 ইঞ্চি | গিয়ার অনুপাত: | 51:1 |
|---|---|---|---|
| আবেদন: | স্যাটেলাইট অ্যান্টেনা | উৎপত্তি স্থল: | চাংঝো, চীন |
| ড্রাইভার: | জলবাহী মোটর/সার্ভো মোটর | স্থাপন: | উল্লম্ব |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রির কম |
| বিশেষভাবে তুলে ধরা: | worm gear slewing ring,worm gear motor |
||

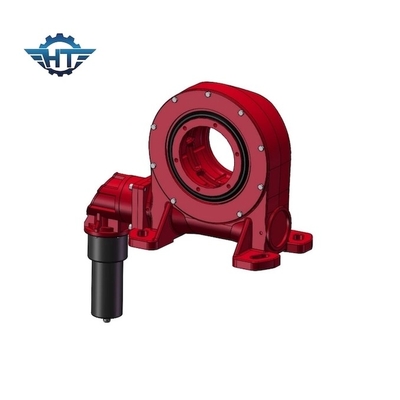

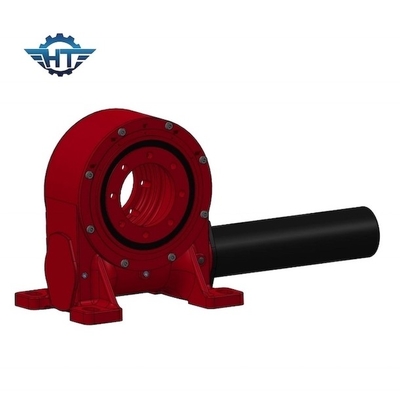

উচ্চ নির্ভুলতা স্যাটেলাইট অ্যান্টেনার জন্য বড় আকারের ওয়ার্ম গিয়ার স্লিউ ড্রাইভ গিয়ারবক্স
ওয়ার্ম গিয়ার স্লিউ ড্রাইভের বর্ণনা
স্যাটেলাইট অ্যান্টেনার জন্য ওয়ার্ম গিয়ার স্লিউ ড্রাইভ SE14
পণ্যের বর্ণনা
স্লিউ ড্রাইভ: SE14
মাত্রা: 900*620*140 মিমি
ওজন: 62 কেজি
অর্থপ্রদানের মেয়াদ: FOB সাংহাই
ডেলিভারি সময়: 10-15 দিন
উপাদান: 50Mn, 42CrMo
VE Slewing ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
আবেদন
আমাদের স্লিউইং ড্রাইভ SE14 সর্বাধিক গিয়ার টর্ক এবং মসৃণ ঘূর্ণনের জন্য ঘন্টা গ্লাস ওয়ার্ম প্রযুক্তি দ্বারা চালিত।সাধারণ স্লিউ ড্রাইভ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সোলার ইন্ডাস্ট্রি, ট্রাক ক্রেন, ম্যান লিফটস এবং ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, মেরিন ক্রেন, টায়ার হ্যান্ডলার, ডিগার এস এবং স্বয়ংচালিত লিফট, তবে স্লিউ ড্রাইভগুলি লোড হোল্ডিং এর প্রয়োজনে অন্যান্য অনেক অ্যাপ্লিকেশনে ব্যবহার করা হয়। এবং ঘূর্ণন ক্ষমতা।আমরা বিভিন্ন মুহূর্ত লোড ক্ষমতা সহ বিভিন্ন ড্রাইভ মডেল অফার করি।স্ট্যান্ডার্ড স্লিউ ড্রাইভগুলি একটি খোলা হাউজিং এবং একক স্ব-লকিং ঘন্টাঘড়ি ওয়ার্ম শ্যাফ্টের সাথে লাগানো থাকে।একবার পাওয়ার সোর্স ইনপুটটি নিরপেক্ষ অবস্থায় ফিরিয়ে আনা হলে, ওয়ার্ম শ্যাফ্ট লোডটিকে কোনো বাহ্যিক ব্রেকিং ডিভাইসের প্রয়োজন ছাড়াই অবস্থানে লক করবে।
স্লিউ ড্রাইভ ওয়ার্ম গিয়ার, স্পার গিয়ার, বেভেল গিয়ার সহ হতে পারে।এবং ভিতরের slewing রিং জন্য, এটি একক-সারি বল slewing রিং হতে পারে, এবং এছাড়াও ডাবল-সারি বল slewing রিং হতে পারে.ডাবল-সারি সহ একটি অনেক বেশি লোড নিতে পারে।এটি আপনার আবেদনের উপর নির্ভর করে নির্বাচন করা যেতে পারে।
