পণ্যের বিবরণ:
|
| মডেল: | ভিই সিরিজ | গিয়ার অনুপাত: | 31:1~150:1 |
|---|---|---|---|
| আবেদন: | সৌর নবায়নযোগ্য শক্তি | উৎপত্তি স্থল: | চাংঝো, চীন |
| মোটর: | বৈদ্যুতিক মোটর/হাইড্রোলিক মোটর/সার্ভো মোটর | সনদপত্র: | ISO9001, CE |
| স্থাপন: | উল্লম্ব | রক্ষণাবেক্ষণ: | বিনামূল্যে |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রির কম |
| বিশেষভাবে তুলে ধরা: | worm gear slewing ring,worm gear motor |
||

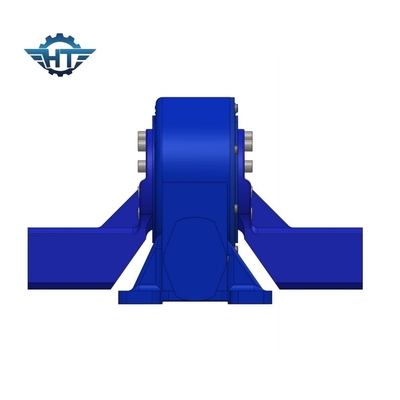

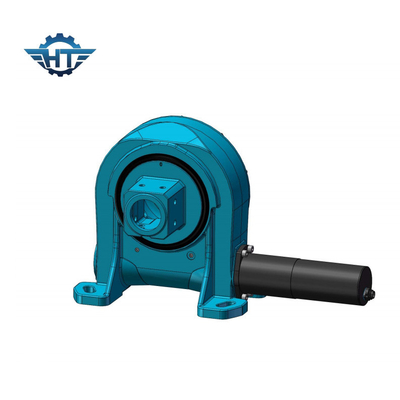

সৌর পুনর্নবীকরণযোগ্য শক্তির জন্য উল্লম্ব মাউন্টেড একক অক্ষ কীট গিয়ার স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার স্লিউ ড্রাইভবর্ণনা
আমাদের স্লুইং ড্রাইভগুলি 1 ইঞ্চি থেকে 25 ইঞ্চি পর্যন্ত বিভিন্ন মডেলের আকারে আসে, কর্মক্ষমতা 0.3 থেকে 21 kNm পর্যন্ত।আমাদের কাছে বিভিন্ন ব্যাকল্যাশের ড্রাইভও রয়েছে।ড্রাইভগুলি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির জন্য একই গিয়ার বক্স থেকে লোড হোল্ডিং এবং ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন উভয়ই প্রয়োজন৷এগুলি ঘূর্ণনের দ্বৈত অক্ষ, (একই সময়ে বাঁকানো অক্ষ) বা একই অক্ষে দ্বৈত ড্রাইভ দিয়েও তৈরি করা যেতে পারে, (এক অক্ষে একই রিং গিয়ার চালানোর দুটি ওয়ার্ম থ্রেড), এবং উল্লম্বভাবে, অনুভূমিকভাবে বা মাউন্ট করা যেতে পারে। উভয়
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
স্লিউইং ড্রাইভ রিডুসার এমন পরিস্থিতিতে ব্যবহার করা যেতে পারে যেখানে পূর্ণ বৃত্ত ঘূর্ণন এবং কম গতির প্রয়োজনীয়তা প্রয়োজন।যখন বৃহত্তর টর্ক পাওয়ার ট্রান্সমিশন, উচ্চ নির্ভুল গতি ট্রান্সমিশন বা কমপ্যাক্ট বডি স্ট্রাকচার এবং উচ্চতর ইন্টিগ্রেশন প্রয়োজনীয়তা সহ একটি মেকানিজম বেছে নেওয়ার প্রয়োজন হয়, তখন স্লুইং ড্রাইভ একটি ভাল সমাধান।
