পণ্যের বিবরণ:
|
| মডেল: | 7 ইঞ্চি | গিয়ার অনুপাত: | 57:1 |
|---|---|---|---|
| আবেদন: | সান ট্র্যাকিং সিস্টেম | ড্রাইভার: | 220VAC/380VAC/24VDC মোটর |
| ওয়ারেন্টি: | 5~10 বছর | সনদপত্র: | ISO9001, CE |
| স্থাপন: | উল্লম্ব | কৃমি: | খামের কীট |
| বিশেষভাবে তুলে ধরা: | worm drive gearbox,worm gear slewing ring |
||

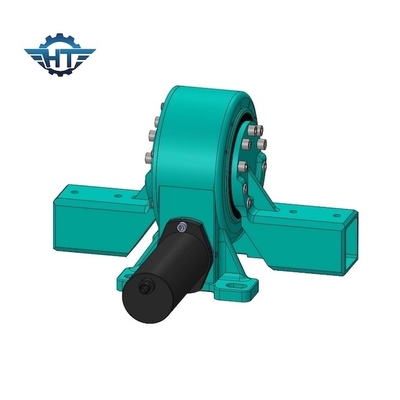

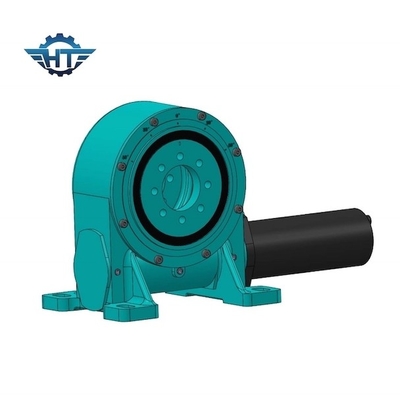

সূর্য ট্র্যাকিং সিস্টেমের জন্য বৈদ্যুতিক মোটর সহ উচ্চ টর্ক একক অক্ষ স্লিউইং ড্রাইভ
একক অক্ষ Slewing ড্রাইভ বিবরণ
এসই এনক্লোজড স্লিউইং ড্রাইভগুলি এখন বাজারে সবচেয়ে জনপ্রিয় প্রকার যা বায়ু টারবাইন, সামরিক সরঞ্জাম, খননকারী এবং পরিষ্কার শক্তি যেমন সৌর ট্র্যাকার, সমন্বিত সৌর বিদ্যুৎ কেন্দ্রের মতো যন্ত্রপাতিগুলিতে শক্তি চলাচলে সহায়তা করতে পারে, উপরন্তু, হতে পারে চিকিৎসা সরঞ্জাম, বনজ, বর্জ্য ব্যবস্থাপনা এবং শিল্প পজিশনারের মতো অন্যান্য ক্ষেত্রেও আবেদন করুন।হাউজিং ড্রাইভের সমস্ত উপাদান যেমন ডবল এনভেলপিং ওয়ার্ম গিয়ারসেট, প্ল্যানেটারি গিয়ারিং এবং টার্নটেবল বিয়ারিংকে সম্পূর্ণরূপে আবদ্ধ করে যাতে উপাদানগুলি থেকে তাদের সম্পূর্ণ সুরক্ষা থাকে।ঘেরা ড্রাইভটিও সুবিধাজনক যদি আপনি ভিতরে মাউন্ট করছেন যাতে সাইট কর্মীদের আঘাত এড়াতে অংশগুলি গতিশীল দেখতে না পায়।
SE স্লিউইং ড্রাইভগুলি একই গিয়ারবক্স থেকে লোড-হোল্ডিং এবং ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন উভয়ই প্রয়োজন হয় এমন কাজের জন্য আদর্শ।সম্পূর্ণরূপে আবদ্ধ হাংটুও-এর পেটেন্ট করা ঘন্টাঘড়ি ওয়ার্ম টেকনোলজি, বা সর্বাধিক লোড-হোল্ডিং এবং দক্ষতার জন্য শঙ্কু ড্রাইভ এবং ডবল এনভেলপিং ওয়ার্ম গিয়ারসেট সহ আসে।নির্ভরযোগ্য কর্মক্ষমতার জন্য প্রতিটি মাপ কঠোরভাবে পরীক্ষা করা হয় এর প্রকারগুলি 1 ইঞ্চি থেকে 25 ইঞ্চি পর্যন্ত যা 1.8kNm থেকে 89kNm হোল্ডিং টর্ক তৈরি করে, 0.3Nm থেকে 21kNm আউটপুট টর্ক, 1 kNm থেকে 346 kNm ওভারটার্নিং মোমেন্ট জি লোড ক্ষমতা এবং র্যাডু বক্স রিলোড ক্ষমতা। 31:1 থেকে 150:1 পর্যন্ত।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
স্থাপন
উল্লম্ব ইনস্টলেশন
ভাল সুরক্ষার জন্য সৌর অ্যাপ্লিকেশনগুলিতে আঁকার উল্টোদিকে উল্লেখ করে স্লিউইং ড্রাইভগুলি মাউন্ট করার পরামর্শ দেওয়া হয়।
অন্যান্য অ্যাপ্লিকেশনের জন্য, মাউন্ট করার দিকনির্দেশগুলি সুরক্ষা স্তরের মূল্যায়নের উপর ভিত্তি করে হবে এবং এটি আরও ভাল সুরক্ষার জন্য আরও ভাল হবে।
অনুভূমিক ইনস্টলেশন
ভাল সুরক্ষার জন্য সৌর অ্যাপ্লিকেশনগুলিতে অ্যাজিমুথ অক্ষের উপর স্লিউইং ড্রাইভগুলিকে উল্টে মাউন্ট করার এবং উচ্চতা অক্ষের জন্য সুরক্ষা যোগ করার পরামর্শ দেওয়া হয়।
অন্যান্য অ্যাপ্লিকেশনের জন্য, মাউন্ট করার দিকনির্দেশগুলি সুরক্ষা স্তরের মূল্যায়নের উপর ভিত্তি করে হবে এবং এটি আরও ভাল সুরক্ষার জন্য আরও ভাল হবে।
