পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | SDE5 |
|---|---|---|---|
| গিয়ার অনুপাত: | 37:1 | রেট আউটপুট টর্ক: | 800 Nm |
| জিভ ধরে: | 6000 Nm | কাত টর্ক: | 9200 Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | worm gear slew drive,slewing ring gear |
||

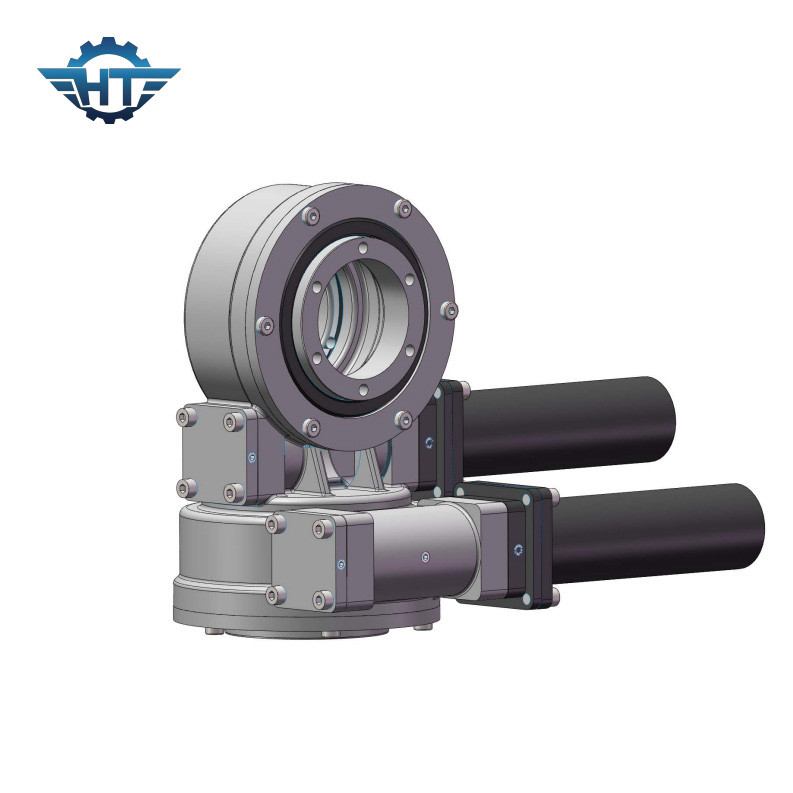

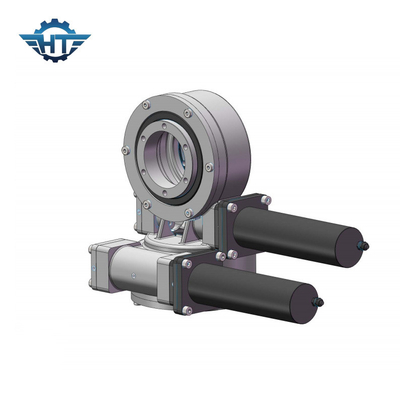

বৈদ্যুতিক চালিত সোলার ট্র্যাকার সহ SDE5 স্ব-লক ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ গিয়ারবক্স
ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
স্লুইং ড্রাইভের কর্মক্ষমতা 6kNm থেকে 220kNm হোল্ডিং টর্ক, 200Nm থেকে 63kNm আউটপুট টর্ক, 500Nm থেকে 271kNm ওভারটার্নিং মোমেন্ট লোড ক্ষমতা, এবং গিয়ারবক্স হ্রাস অনুপাত 30:1, 15:6 পর্যন্ত।মাউন্টিং অনুভূমিকভাবে, উল্লম্বভাবে বা একাধিক অক্ষের সংমিশ্রণ জুড়ে করা যেতে পারে।VE সিরিজের স্লিউইং ড্রাইভগুলিকে আরও ভাল সুরক্ষার জন্য সোলার অ্যাপ্লিকেশনগুলিতে সংযুক্ত অঙ্কনকে উল্লেখ করে স্লিউইং ড্রাইভগুলিকে মাউন্ট করার পরামর্শ দেওয়া হয়।SE সিরিজের স্লিউইং ড্রাইভগুলিকে আরও ভাল সুরক্ষার জন্য সৌর অ্যাপ্লিকেশনগুলিতে অ্যাজিমুথ অক্ষের উপর স্লিউইং ড্রাইভগুলিকে উল্টে মাউন্ট করার এবং উচ্চতা অক্ষের জন্য সুরক্ষা যোগ করার পরামর্শ দেওয়া হয়।SDE সিরিজ স্লিউইং ড্রাইভ দুটি দিক মাউন্ট করা হয়.
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
|
SDE মডেল পারফরম্যান্স পরামিতি |
||||||||||||
|
মডেল |
রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) |
অক্ষীয় লোড (kN) |
রেডিয়াল লোড (kN) |
অনুপাত |
দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং |
ওজন (কেজি) |
|
3" |
600 |
1.5 |
৫.৮ |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
25 কেজি |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
34 কেজি |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
56 কেজি |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
92 কেজি |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
160 কেজি |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
224 কেজি |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
320 কেজি |
|
21" |
16000 |
৮৯ |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
492 কেজি |
|
25" |
21450 |
112 |
৮৯ |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
705 কেজি |
সুবিধাদি
1. slewing রিং উপর ভিত্তি করে শক্তিশালী উল্টানো মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত পরিচিতি ব্যবহার করার জন্য বড় লোড ড্রাইভ
4. ভাল স্ট্যাটিক স্ব-লকিং ফাংশন
