পণ্যের বিবরণ:
|
| মডেল: | SE14 | গিয়ার অনুপাত: | 85:1 |
|---|---|---|---|
| দক্ষতা: | 40% | রঙ: | RAL 9006 বা অনুরোধ হিসাবে |
| আবেদন: | একক অক্ষ এবং দ্বৈত অক্ষ সোলার ট্র্যাকার | ড্রাইভার: | মোটর |
| ওয়ারেন্টি: | 5~10 বছর | বৈশিষ্ট্য: | দীর্ঘ জীবন |
| বিশেষভাবে তুলে ধরা: | উচ্চ নির্ভুলতা সোলার ট্র্যাকার স্লিউ ড্রাইভ,SE14 সোলার ট্র্যাকার স্লিউ ড্রাইভ,680 kN সোলার স্লিউ ড্রাইভ |
||

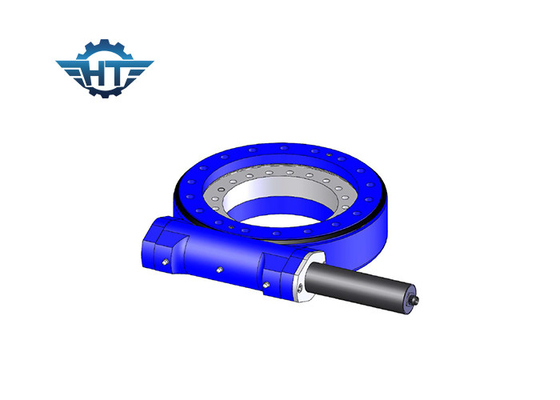

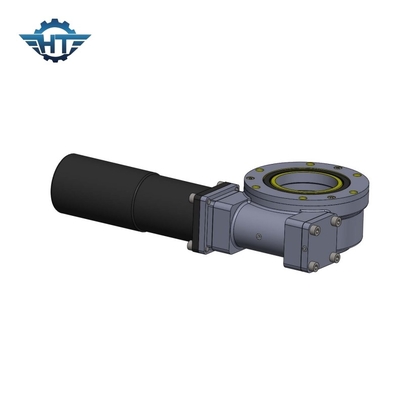

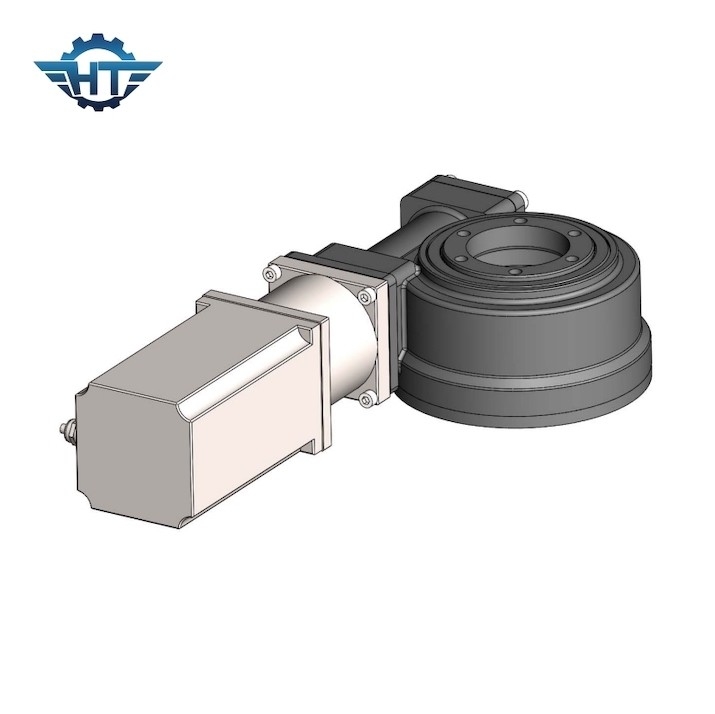

SE14 গিয়ার অনুপাত 85 / 1 একক অক্ষ এবং দ্বৈত অক্ষ সোলার ট্র্যাকারের জন্য উচ্চ নির্ভুলতা স্লিউ ড্রাইভ
উচ্চ নির্ভুলতা স্লিউ ড্রাইভ বর্ণনা
স্লেইং ওয়ার্ম ড্রাইভে ওয়ার্ম গিয়ার, ওয়ার্ম শ্যাফ্ট, হাউজিং, বিয়ারিং, মোটর ইত্যাদি থাকে।মোটর ওয়ার্ম শ্যাফ্ট চালায়, কৃমি এবং এনভেলপ ওয়ার্ম এবং গিয়ার টর্ক, স্থিতিশীল এবং নির্ভরযোগ্য বাড়াতে নিযুক্ত থাকে।স্লিউইং ড্রাইভ আরও অক্ষীয় লোড, রেডিয়াল লোড এবং কাত হওয়ার মুহূর্ত বজায় রাখতে সক্ষম।টার্নটেবল বা ফ্রেম আজিমুথ এবং স্লিউইং ড্রাইভ দ্বারা চালিত উচ্চতায় ঘোরানো।
SE14 এর কর্মক্ষমতা সারণী
|
মডেল |
অনুভূমিক 14 ইঞ্চি কীট ড্রাইভ |
|
অনুপাত |
85:1 |
|
আইপি গ্রেড |
IP66 |
|
রেট আউটপুট টর্ক |
44 kNm |
|
টিল্টিং টর্ক |
135 kNm |
|
অক্ষীয় লোড |
680 kN |
|
রেডিয়াল লোড |
230 kN |
|
জিভ ধরে |
68 kNm |
|
দক্ষতা |
40% |
|
যথার্থতা |
≤0.1° |
|
স্ব-লকিং |
হ্যাঁ |
|
ওজন |
62 কেজি |
|
কাজ তাপমাত্রা |
-30～+120 ℃ |
VE মডেল পারফরমেন্স প্যারামিটার
|
VE মডেল পারফরমেন্স প্যারামিটার |
||||||||||||
|
মডেল |
রেট আউটপুট টর্ক (Nm) |
টর্ক ধরে রাখা (kN.m) |
কাত টর্ক (kN.m) |
অক্ষীয় লোড (kN) |
রেডিয়াল লোড (kN) |
অনুপাত |
দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজের তাপ (℃) |
স্ব-লকিং |
ওজন (কেজি) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
12 কেজি |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
18 কেজি |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
32 কেজি |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
28 কেজি |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
52 কেজি |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
65 কেজি |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
88 কেজি |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
135 কেজি |
|
21" |
18000 |
140 |
৮৯ |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
192 কেজি |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40～+80 |
হ্যাঁ |
251 কেজি |
আবেদন
সাধারণ অ্যাপ্লিকেশনের মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইন, স্যাটেলাইট এবং রাডার ডিশ, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস এবং স্বয়ংচালিত লিফট।
3' সাইজ থেকে শুরু করে 25" ইঞ্চি সাইজ পর্যন্ত 10 টিরও বেশি বিভিন্ন আকার রয়েছে, তাদের মধ্যে 5", 7", 9" 12", 14", 17", 19" এবং 21)। এগুলি উভয়ই ব্যাপকভাবে ব্যবহৃত হয়। সোলার ট্র্যাকিং সিস্টেমে (পিভি, সিপিভি, এইচসিপিভি এবং হেলিওস্ট্যাট) এবং নিয়মিত যানবাহন, যেমন ম্যান লিফট, ট্রাক ক্রেন, পাশাপাশি মডুলার যান।
