পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | দ্বৈত অক্ষ |
|---|---|---|---|
| বৈশিষ্ট্য: | দ্রুত ইন্সটলেশন | মোটর: | 24 ভি |
| আবেদন: | ডুয়াল অ্যাক্সিস সোলার ট্র্যাকিং সিস্টেম | উৎপত্তি: | চীন |
| জীবনকাল: | 30 বছর | কাজের সময়: | ২ 4 ঘন্টা |
| বিশেষভাবে তুলে ধরা: | প্ল্যানেটারি মোটর সোলার ট্র্যাকার স্লিউ ড্রাইভ,24ভিডিসি ওয়ার্ম সোলার ট্র্যাকার স্লিউ ড্রাইভ,ডুয়াল অ্যাক্সিস ট্র্যাকিং সিস্টেম স্লিউ ড্রাইভ |
||

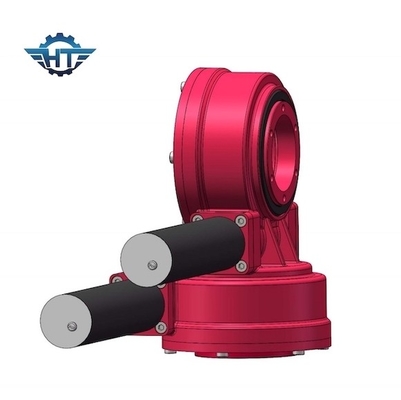

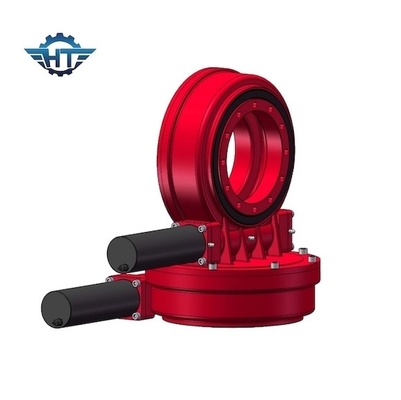

ডুয়াল অ্যাক্সিস সোলার ট্র্যাকিং সিস্টেমের জন্য 24VDC প্ল্যানেটারি মোটর সহ বাইঅ্যাক্সিয়াল ওয়ার্ম স্লিউ ড্রাইভ
বাইঅক্সিয়াল ওয়ার্ম স্লিউ ড্রাইভের বর্ণনা
Slewing ভারবহন এছাড়াও বলা হয়: Slewing রিং ভারবহন/টার্নটেবল বিয়ারিং/slewing রিং ইত্যাদি। Slewing রিং বিয়ারিং একক বা সংমিশ্রণে এবং যে কোনও দিকে অভিনয় করে অক্ষীয়, রেডিয়াল এবং মোমেন্ট লোড মিটমাট করতে পারে।এগুলি কোনও হাউজিং বা খাদে মাউন্ট করা হয় না, তবে সরাসরি বসার পৃষ্ঠে।ভিতরের এবং বাইরের রিং মাউন্ট গর্ত সঙ্গে সরবরাহ করা হয়.উভয় রিং অবিচ্ছেদ্য গিয়ার থাকতে পারে.এগুলিকে স্লিউইং রিং এবং ট্যাবলেটপ বিয়ারিং হিসাবেও উল্লেখ করা হয়।Slewing রিং বিয়ারিং oscillating (slewing) পাশাপাশি ঘূর্ণায়মান আন্দোলন করতে পারে।এগুলি গিয়ার ছাড়া বা অভ্যন্তরীণ বা বাহ্যিক গিয়ারের সাথে ব্যবহার করা যেতে পারে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
SDE7 এর পরামিতি
|
ব্যবহার |
ডুয়াল সোলার ট্র্যাকিং সিস্টেমের জন্য ব্যবহৃত হয় |
|
অক্ষের সংখ্যা |
দ্বৈত অক্ষ |
|
আকার |
7 ইঞ্চি |
|
সার্টিফিকেশন |
সিই/আইএসও |
|
প্রসবের তারিখ |
15 দিনের মধ্যে |
|
আউটপুট টর্ক |
2000 Nm |
|
কাত টর্ক |
13500 Nm |
|
পিছনে ঘূর্ণন সঁচারক বল |
13200 Nm |
|
গিয়ার অনুপাত |
57:1 |
|
চাকরি জীবন |
30 বছর |
|
সুরক্ষা স্তর |
IP66 |
| স্ব-লকিং | হ্যাঁ |
| দক্ষতা | 40% |
| ওজন | 21 কেজি |
Slewing ড্রাইভ অ্যাপ্লিকেশন
সৌর শক্তি, খনির মেশিন,নির্মাণ যন্ত্রপাতি,পোর্ট উত্তোলন মেশিন, বন্দর তেল স্থানান্তর সরঞ্জাম, উপকূলবর্তী এবং অফশোর ক্রেন, খননকারী, কংক্রিট মেশিন,ঘূর্ণায়মান গ্র্যাবারস এবং উইঞ্চস,প্লাস্টিক এবং রাবার মেশিন, বুনা মেশিন,লগিং শিল্প মেশিন, বায়ু-বিদ্যুৎ উৎপাদন,ইলেকট্রনিক পাওয়ার প্লান্ট,জল চিকিত্সা যন্ত্রপাতি, তুরপুন সরঞ্জাম এবং স্টিয়ারিং অ্যাপ্লিকেশন.
