পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SDE17 |
|---|---|---|---|
| ই এম: | পাওয়া যায় | ঘোরান প্রকার: | দুই অক্ষ |
| ইনস্টলেশন সাইট: | ছাদ এবং মাঠ | আউটপুট টর্ক: | 9460 Nm |
| কাত টর্ক: | 67000 Nm | জিভ ধরে: | 53040 Nm |
| বিশেষভাবে তুলে ধরা: | SDE 17 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,দুই অক্ষ সোলার স্লিউ ড্রাইভ,গিয়ার মোটর সহ সোলার স্লিউ ড্রাইভ |
||

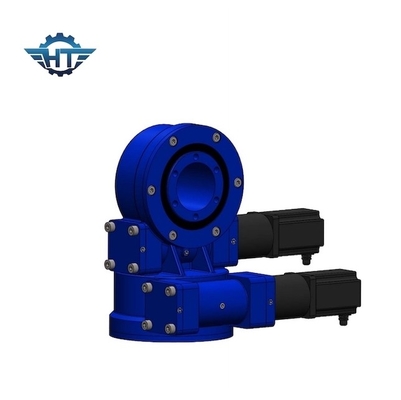

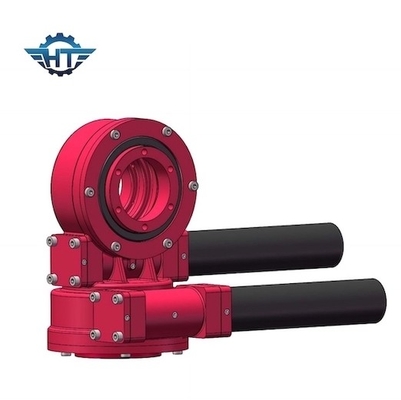

ডুয়াল অ্যাক্সিস সোলার ট্র্যাকিং সিস্টেমের জন্য গিয়ার মোটর সহ SDE17 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার স্লিউ ড্রাইভ বর্ণনা
সোলার ট্র্যাকিং সিস্টেম হল একটি ফটোভোলটাইক সিস্টেম যা স্বয়ংক্রিয়ভাবে সূর্যকে ট্র্যাক করতে পারে এবং সামগ্রিক বিদ্যুৎ উৎপাদন বাড়াতে পারে, যা ফটোথার্মাল এবং ফটোভোলটাইক পাওয়ার জেনারেশনের প্রক্রিয়ায় যান্ত্রিক এবং বৈদ্যুতিক কন্ট্রোল ইউনিট সিস্টেমের ফটোইলেক্ট্রিক রূপান্তর দক্ষতা উন্নত করতে সূর্যালোকের ব্যবহারকে অনুকূল করে তোলে। : ড্রাইভ স্ট্রাকচার (রোটারি রিডুসার, ইলেকট্রিক পুশ রড, ওয়ার্ম গিয়ার এবং ওয়ার্ম, ইত্যাদি), কন্ট্রোলার, ট্র্যাকিং ব্র্যাকেট, সেন্সর (ইনক্লিনেশন সেন্সর, লিমিট সেন্সর), ইত্যাদি। পাওয়ার জেনারেশন বাড়াতে সোলার মাউন্টিং সিস্টেমের চেয়ে ডুয়াল অক্ষ সোলার ট্র্যাকার 30 ~50%।সৌর মাউন্টিং সিস্টেমের চেয়ে একক অক্ষ সোলার ট্র্যাকার 15 ~ 30% শক্তি উৎপাদন বাড়াতে।দ্বৈত অক্ষ সৌর ট্র্যাকিং সিস্টেমে ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভগুলি প্রয়োগ করা হয়।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
SDE17 এর পরামিতি
|
ব্যবহার |
ডুয়াল সোলার ট্র্যাকিং সিস্টেমের জন্য ব্যবহৃত হয় |
|
অক্ষের সংখ্যা |
দ্বৈত অক্ষ |
|
আকার |
17 ইঞ্চি |
|
সার্টিফিকেশন |
সিই/আইএসও |
|
প্রসবের তারিখ |
15 দিনের মধ্যে |
|
আউটপুট টর্ক |
9460 Nm |
|
কাত টর্ক |
67000 Nm |
|
পিছনে ঘূর্ণন সঁচারক বল |
53040 Nm |
|
গিয়ার অনুপাত |
102:1 |
|
চাকরি জীবন |
30 বছর |
|
সুরক্ষা স্তর |
IP65 |
প্যাকেজিং এবং পরিবহন
সমস্ত ড্রাইভ ধোঁয়ামুক্ত কাঠের কেস দিয়ে প্যাক করা হবে।
নমুনা এবং ছোট কার্গো পরিবহনের জন্য সমুদ্র পরিবহন, বিমান পরিবহন, সড়ক পরিবহন, এক্সপ্রেস যেমন টিএনটি, ডিএইচএল, ইউপিএস, ইএমএস, ফেডেক্স ইত্যাদি সমর্থন করে।
মাউন্ট পরামর্শ
1. অনুভূমিক ইনস্টলেশন
ভাল সুরক্ষার জন্য সৌর অ্যাপ্লিকেশনগুলিতে আজিমুথ অক্ষের লম্ব স্লিউইং ড্রাইভগুলি মাউন্ট করার পরামর্শ দেওয়া হয়
2. উল্লম্ব ইনস্টলেশন
প্রয়োজনে সোলার অ্যাপ্লিকেশানগুলিতে নিম্নলিখিত ছবি উল্লেখ করে স্লিউইং ড্রাইভগুলি মাউন্ট করার পরামর্শ দেওয়া হয়।
