পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | SDE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | দক্ষতা: | 40% |
| স্ট্যান্ডার্ড রঙ: | RAL 9006 | স্ব-লক: | হ্যাঁ |
| ওয়ারেন্টি: | 5~10 বছর | আবেদন: | স্যাটেলাইট অ্যান্টেনা |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,worm drive motor |
||

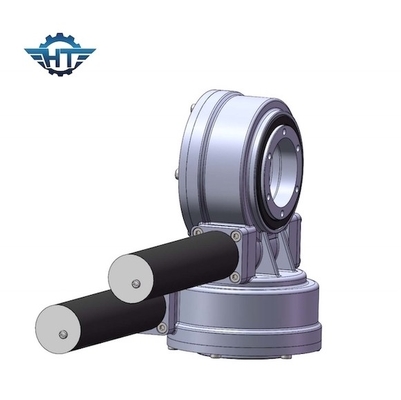

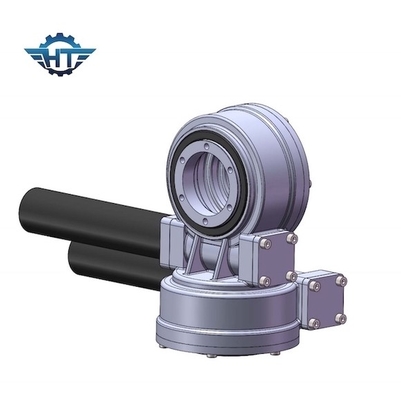

স্যাটেলাইট অ্যান্টেনার জন্য 24VDC গিয়ার মোটর বা নেমা সহ 7 ইঞ্চি দুই অক্ষের ছোট স্লিউ ড্রাইভ
দুই অক্ষের ছোট স্লিউ ড্রাইভের বর্ণনা
ওয়ার্ম গিয়ার স্লিউ ড্রাইভে আরও ভাল প্রতিরক্ষামূলক কর্মক্ষমতা, দুর্দান্ত ট্রান্সমিশন টর্ক, আরও ভাল প্রভাব প্রতিরোধ ক্ষমতা এবং দীর্ঘ কর্মজীবনের বৈশিষ্ট্য রয়েছে।ডুয়াল-অ্যাক্সিস স্লিউইং ড্রাইভের জন্য সবচেয়ে সাধারণ স্লিউইং ড্রাইভ অ্যাপ্লিকেশন হল ডুয়াল-অ্যাক্সিস সোলার ট্র্যাকার, যেমন সিএসপি (হেলিওস্ট্যাট, যাকে টাওয়ারও বলা হয়), ঘনীভূত ফটোভোলটাইকস (সিপিভি), স্যাটেলাইট অ্যান্টেনা বা রাডার ডিশ।অন্যান্য অ্যাপ্লিকেশনের মধ্যে রয়েছে স্বয়ংচালিত লিফট, রোবোটিক আর্ম পজিশনার এবং স্টেজ ইকুইপমেন্ট।সোলার ট্র্যাকার ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ ডুয়াল অ্যাক্সিস সোলার ট্র্যাকিং অ্যাপ্লিকেশনগুলিতে নিখুঁত সমাধান।
স্যাটেলাইট অ্যান্টেনায় স্লিউ ড্রাইভ প্রয়োগ করা হয়েছে
| পণ্যের নাম | SDE7 Slewing ড্রাইভ |
| আউটপুট টর্ক | 980 Nm;723 ft.lbs |
| সর্বোচ্চ আউটপুট টর্ক | 1938 Nm;1429 ft.lbs |
| টিল্টিং মোমেন্ট টর্ক | 7000 Nm;5163 ft.lbs |
| জিভ ধরে | 13200 Nm;9736 ft.lbs |
| স্ট্যাটিক অক্ষীয় রেটিং | 133.20 kN;29943 পাউন্ড |
| স্ট্যাটিক রেডিয়াল রেটিং | 53 kN;11977 পাউন্ড |
| গতিশীল অক্ষীয় রেটিং | 31.90 kN;7171 পাউন্ড |
| ডায়নামিক রেডিয়াল রেটিং | 27.91 kN;6274 পাউন্ড |
| মোটর বিকল্প | 12V/24V মোটর;স্টেপার মোটর ;Brushless মোটর |
| পণ্য শৈলী | দ্বৈত অক্ষ;একক অক্ষ;CPV/HCPV;সোলার ডিশ;পরাবৃত্তীয়;সোলার টাওয়ার |
| অ্যাপ্লিকেশন বৈশিষ্ট্য | সোলার ট্র্যাকিং সিস্টেম, শিল্প যন্ত্রপাতি |
| সোলার সিস্টেম বর্গ মিটার | 30 ㎡ |
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরম্যান্স পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
অ্যাপ্লিকেশন
ডুয়াল অক্ষ সোলার ট্র্যাকিং সিস্টেম
যথার্থ যন্ত্র
সিপিভি
থালা
স্যাটেলাইট অ্যান্টেনা
