পণ্যের বিবরণ:
|
| মডেল: | SDE7" | গিয়ার অনুপাত: | 57:1 |
|---|---|---|---|
| আউটপুট টর্ক: | 2000 Nm | জিভ ধরে: | 13200 Nm |
| কাত টর্ক: | 7500 Nm | দক্ষতা: | 40% |
| রঙ: | সিভার গ্রে | ওজন: | 56 কেজি |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,worm drive motor |
||

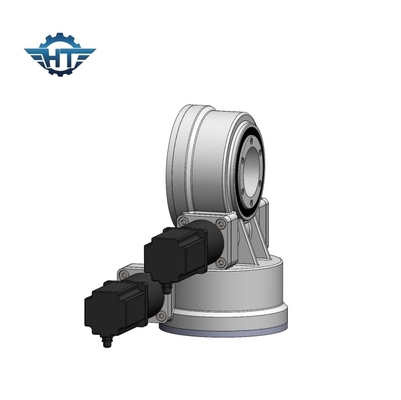

মাল্টি টুথ কন্টাক্ট এবং 24V মোটর সহ সোলার ট্র্যাকারের জন্য ওয়ার্ম গিয়ার ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ

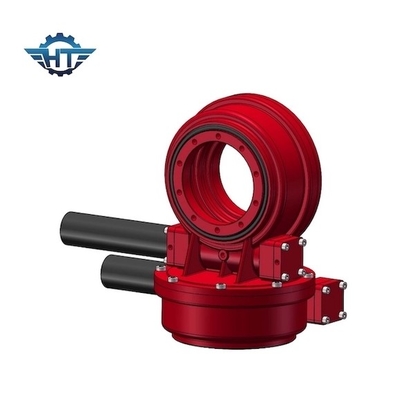

ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভের বিবরণ
ডুয়াল-অ্যাক্সিস স্লিউইং ড্রাইভগুলির জন্য সবচেয়ে সাধারণ স্লিউইং ড্রাইভ অ্যাপ্লিকেশন হল ডুয়াল-অক্ষ সোলার ট্র্যাকার, যেমন হেলিওস্ট্যাট এবং ঘনীভূত ফটোভোলটাইকস (সিপিভি), এবং স্যাটেলাইট বা রাডার ডিশ।অন্যান্য অ্যাপ্লিকেশনের মধ্যে রয়েছে স্বয়ংচালিত লিফট, রোবোটিক আর্ম পজিশনার এবং স্টেজ ইকুইপমেন্ট।
সোলার ট্র্যাকার ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ ডুয়াল অ্যাক্সিস সোলার ট্র্যাকিং অ্যাপ্লিকেশনগুলিতে নিখুঁত সমাধান।
ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভে একাধিক ড্রাইভ সহ তিন ধরণের সমাধান রয়েছে:
সাধারণভাবে, সহজ বন্ধনী কাঠামোর জন্য, এসডিই স্লিউ ড্রাইভটি নিখুঁত সমাধান হবে, তবে অন্য দুটিও খুব জনপ্রিয়।
দুটি এসই স্লিউ ড্রাইভ
একটি এসই স্লিউ ড্রাইভ এবং একটি ভিই স্লিউ ড্রাইভ
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরম্যান্স পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
PV-তে প্রয়োগ করা স্লিউ ড্রাইভ
| পণ্যের নাম | SDE7 Slewing ড্রাইভ |
| আউটপুট টর্ক | 980 Nm;723 ft.lbs |
| সর্বোচ্চ আউটপুট টর্ক | 1938 Nm;1429 ft.lbs |
| টিল্টিং মোমেন্ট টর্ক | 7000 Nm;5163 ft.lbs |
| জিভ ধরে | 13200 Nm;9736 ft.lbs |
| স্ট্যাটিক অক্ষীয় রেটিং | 133.20 kN;29943 পাউন্ড |
| স্ট্যাটিক রেডিয়াল রেটিং | 53 kN;11977 পাউন্ড |
| গতিশীল অক্ষীয় রেটিং | 31.90 kN;7171 পাউন্ড |
| ডায়নামিক রেডিয়াল রেটিং | 27.91 kN;6274 পাউন্ড |
| মোটর বিকল্প | 12V/24V মোটর;স্টেপার মোটর ;Brushless মোটর |
| পণ্য শৈলী | দ্বৈত অক্ষ;একক অক্ষ;CPV/HCPV;সোলার ডিশ;পরাবৃত্তীয়;সোলার টাওয়ার |
| অ্যাপ্লিকেশন বৈশিষ্ট্য | সোলার ট্র্যাকিং সিস্টেম, শিল্প যন্ত্রপাতি |
| সোলার সিস্টেম বর্গ মিটার | 30 ㎡ |
বৈশিষ্ট্য
1. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. ভিতরে কৃমি ড্রাইভ enveloping
3. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
4. স্ব-লকিং ফাংশন
