পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | ডুয়েল এক্সিস স্লিউ ড্রাইভ |
|---|---|---|---|
| রেট আউটপুট টর্ক: | 2000 Nm | জিভ ধরে: | 13500 Nm |
| কাত টর্ক: | 13200 Nm | দক্ষতা: | 40% |
| স্ট্যান্ডার্ড রঙ: | RAL 9006 | ||
| বিশেষভাবে তুলে ধরা: | টেকসই ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ,12VDC মোটর সোলার ট্র্যাকার স্লিউ ড্রাইভ,সোলার থার্মাল পাওয়ার স্লিউ ড্রাইভ |
||

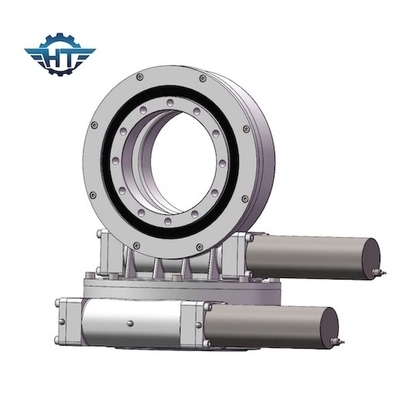

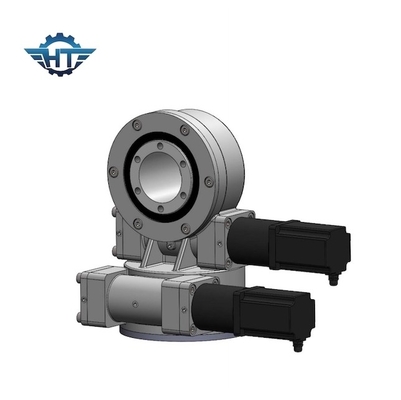

সৌর থার্মাল পাওয়ার এবং প্যারাবোলিক মিররের জন্য 12VDC মোটর সহ টেকসই ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ
টেকসই ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ বর্ণনা
সোয়ার থার্মাল সিস্টেমের সাধারণভাবে চার প্রকার রয়েছে:
সাধারণভাবে, সৌর তাপবিদ্যুৎ উৎপাদনের নিম্নলিখিত চার প্রকার রয়েছে: ট্রফ, টাওয়ার, ডিশ (ডিস্ক) এবং ফ্রেসনেল।
ট্রফ
ট্রফ টাইপ সোলার থার্মাল পাওয়ার জেনারেশন সিস্টেমকে ট্রফ প্যারাবলিক মিরর সোলার থার্মাল পাওয়ার জেনারেশন সিস্টেম বলা হয়।ট্রফ টাইপ প্যারাবোলিক কনসেনট্রেটিং কালেক্টরগুলি সিরিজ এবং সমান্তরালভাবে সাজানো হয়, কাজের মাধ্যমকে গরম করে, সুপারহিটেড বাষ্প তৈরি করে এবং বিদ্যুৎ উৎপন্ন করার জন্য বাষ্প টারবাইন জেনারেটর চালায়।
টাওয়ার
1973 সালে, বিশ্বব্যাপী তেল সংকটের প্রাদুর্ভাব সৌর প্রযুক্তির গবেষণা ও উন্নয়নকে উদ্দীপিত করেছিল।সৌর কোষের সাথে তুলনা করে, দাম বেশি এবং দক্ষতা কম।সৌর তাপবিদ্যুৎ উৎপাদনের দক্ষতা তুলনামূলকভাবে বেশি এবং প্রযুক্তি তুলনামূলকভাবে পরিপক্ক।
থালা
ডিস্ক টাইপ (ডিশ নামেও পরিচিত) সোলার থার্মাল পাওয়ার জেনারেশন সিস্টেম হল বিশ্বের প্রথম সৌর শক্তি সিস্টেম।এটি অনেকগুলি আয়নার সমন্বয়ে গঠিত একটি প্যারাবোলিক মিরর দ্বারা গঠিত।এটি প্যারাবোলয়েডের ফোকাস গ্রহণ করে এবং রিসিভারে তাপ স্থানান্তর মাধ্যমটি উত্তপ্ত হয়।প্রায় 750℃ এ বিদ্যুৎ উৎপন্ন করতে ইঞ্জিন চালান।
ফ্রেসনেল
কাজের নীতিটি ট্রফ টাইপ ফটোথার্মাল পাওয়ার জেনারেশনের অনুরূপ, মিররের পরিবর্তে ফ্রেসনেল স্ট্রাকচার কনডেন্সার ব্যবহার করা হয়।এটি এটিকে তুলনামূলকভাবে সস্তা করে তোলে, তবে কার্যকারিতা অনুরূপভাবে হ্রাস পেয়েছে।
কারণ এই ধরনের সিস্টেমে শুধুমাত্র কয়েকবার ঘনীভূত হয়, উত্তপ্ত জলীয় বাষ্পের গুণমান বেশি নয়, যাতে পুরো সিস্টেমের বার্ষিক বিদ্যুৎ উৎপাদনের দক্ষতা প্রায় 10% পর্যন্ত পৌঁছাতে পারে;কিন্তু সিস্টেমের সহজ কাঠামো এবং বাষ্প উৎপন্ন করার জন্য তাপ-স্থানান্তর মাধ্যমটির সরাসরি ব্যবহারের কারণে, এর নির্মাণ এবং রক্ষণাবেক্ষণের খরচও তুলনামূলকভাবে কম।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরম্যান্স পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
টাওয়ার সিএসপিতে একাধিক ড্রাইভ প্রয়োগ করা হয়েছে
| পণ্যের নাম | 43Nm 24Vdc গিয়ার মোটর সহ SDE7 স্লুইং ড্রাইভ |
| আউটপুট টর্ক | 980 Nm;723 ft.lbs |
| সর্বোচ্চ আউটপুট টর্ক | 1938 Nm;1429 ft.lbs |
| টিল্টিং মোমেন্ট টর্ক | 7000 Nm;5163 ft.lbs |
| জিভ ধরে | 13200 Nm;9736 ft.lbs |
| স্ট্যাটিক অক্ষীয় রেটিং | 133.20 kN;29943 পাউন্ড |
| স্ট্যাটিক রেডিয়াল রেটিং | 53 kN;11977 পাউন্ড |
| গতিশীল অক্ষীয় রেটিং | 31.90 kN;7171 পাউন্ড |
| ডায়নামিক রেডিয়াল রেটিং | 27.91 kN;6274 পাউন্ড |
| মোটর বিকল্প | 380V/220V এসি মোটর;স্টেপার মোটর ;Brushless মোটর |
| পণ্য শৈলী | দ্বৈত অক্ষ;একক অক্ষ;CPV/HCPV;সোলার ডিশ;পরাবৃত্তীয়;সোলার টাওয়ার |
| অ্যাপ্লিকেশন বৈশিষ্ট্য | সোলার ট্র্যাকিং সিস্টেম, ইন্ডাস্ট্রিয়াল মেশিনার |
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
