পণ্যের বিবরণ:
|
| উৎপত্তি স্থল: | চাংঝো, চীন | ফাংশন: | উচ্চ ব্যাকহোল্ডিং টর্ক |
|---|---|---|---|
| সুরক্ষা: | IP66, আবদ্ধ | টাইপ: | VE6 |
| উপাদান: | 42CrMo বা 50Mn | ওয়ারেন্টি: | 5~10 বছর |
| আবেদন: | সোলার প্যানেল ট্র্যাকিং সিস্টেম | রঙ: | গ্রাহক প্রয়োজন |
| বিশেষভাবে তুলে ধরা: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker |
||

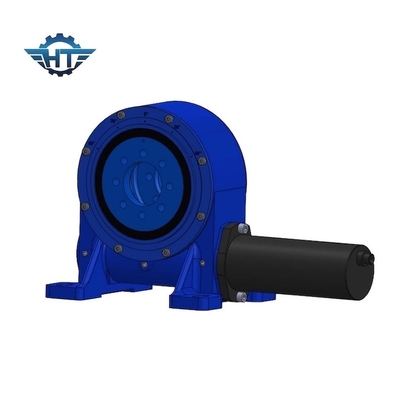

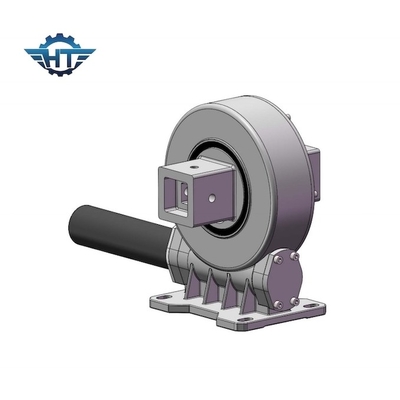

IP66 সোলার প্যানেল ট্র্যাকিং সিস্টেমের জন্য VE3 উল্লম্ব ছোট মোটর স্লিউইং ড্রাইভ
উল্লম্ব ছোট মোটর স্লুইং ড্রাইভ বর্ণনা
VE6 স্লিউইং ড্রাইভ হল একটি অর্ধেক গিয়ার এবং লিমিট স্টপ যা একটি একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য ডিজাইন করা হয়েছে।আমাদের স্লুইং ড্রাইভগুলি সর্বাধিক গিয়ার টর্ক এবং মসৃণতম ঘূর্ণনের জন্য ঘন্টাঘড়ি ওয়ার্ম প্রযুক্তি দ্বারা চালিত।
স্ট্যান্ডার্ড স্লিউ ড্রাইভগুলি একটি ওপেন হাউজিং এবং সিঙ্গেল সেলফ লকিং রেওয়ারগ্লাস ওয়ার্ম শ্যাফ্টের সাথে লাগানো থাকে।একবার পাওয়ার সোর্স ইনপুটটি নিরপেক্ষ অবস্থায় ফিরিয়ে আনা হলে, ওয়ার্ম শ্যাফ্ট লোডটিকে কোনো বাহ্যিক ব্রেকিং ডিভাইসের প্রয়োজন ছাড়াই অবস্থানে লক করবে।
VE মডেল পারফরমেন্স প্যারামিটার
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | টিল্টিং টর্ক (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | নির্ভুলতা (ডিগ্রী) | নির্ভুলতা (°) | আইপি | স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 12 কেজি |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 18 কেজি |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 32 কেজি |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 28 কেজি |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 52 কেজি |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 65 কেজি |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 88 কেজি |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 135 কেজি |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 192 কেজি |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
সাধারণ স্লিউ ড্রাইভ অ্যাপ্লিকেশনের মধ্যে রয়েছে সোলার ইন্ডউস্ট্রি, ট্রাক ক্রেন, ম্যান লিফটস, এবং ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক অ্যাটাচমেন্ট, তেল টুল ইকুইপমেন্ট, মেরিন ক্রেন, টায়ার হ্যান্ডলার, ডিগার এস এবং স্বয়ংচালিত লিফ্ট, কিন্তু লোড হোল্ডিং এবং ঘূর্ণন ক্ষমতার প্রয়োজন হয় এমন আরও অনেক অ্যাপ্লিকেশনে স্লিউ ড্রাইভ ব্যবহার করা হয়।আমরা বিভিন্ন মুহূর্ত লোড ক্ষমতা সহ বিভিন্ন ড্রাইভ মডেল অফার করি।
