পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SDE3 |
|---|---|---|---|
| গিয়ার বিকল্প: | বাহ্যিক গিয়ারস | বাইরে ব্যাস: | 3 থেকে 25 ইঞ্চি |
| ওয়ারেন্টি: | 3 বছর | ই এম: | পাওয়া যায় |
| কারিগরি সহযোগিতা: | পুরো জীবন | আবেদন: | সোলার ট্র্যাকিং সিস্টেম |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,worm drive motor |
||

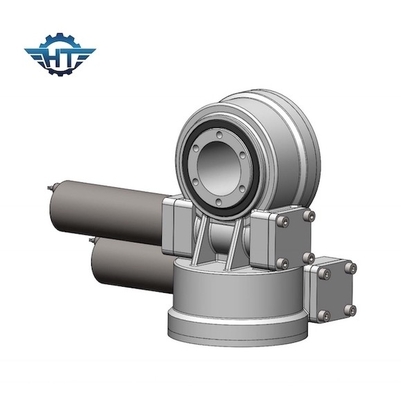

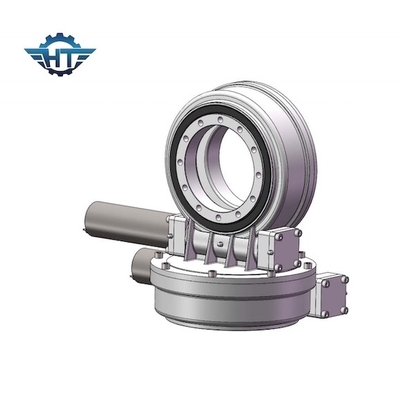

সৌর ট্র্যাকিং সিস্টেমের জন্য IP66 ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ SDE3 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভের বিবরণ
ওয়ার্ম গিয়ার স্লিউ ড্রাইভের সাধারণ সমস্যার কারণ
1. রিডুসার গরম হয়ে তেল বের করে।দক্ষতা উন্নত করার জন্য, ওয়ার্ম গিয়ার রিডিউসার সাধারণত অ লৌহঘটিত ধাতুকে ওয়ার্ম গিয়ার হিসাবে ব্যবহার করে, কৃমি হল শক্ত ইস্পাত ব্যবহার।কারণ এটি একটি স্লাইডিং ঘর্ষণ ড্রাইভ, অপারেশনটি আরও তাপ উত্পাদন করবে, যাতে পার্থক্যের তাপীয় সম্প্রসারণের অংশ এবং সীলগুলির মধ্যে হ্রাসকারী, যাতে সমন্বয় পৃষ্ঠের মধ্যে একটি ফাঁক তৈরি করে, লুব্রিকেন্ট তরল বৃদ্ধির কারণে তাপমাত্রা পাতলা, ফুটো হতে সহজ.
এই পরিস্থিতির চারটি প্রধান কারণ রয়েছে:
1) উপাদানের সংমিশ্রণ অযৌক্তিক,
2) মেশিং ঘর্ষণ পৃষ্ঠের পৃষ্ঠের নিম্ন মানের,
3) তৈলাক্ত তেল যোগ করার ভুল পছন্দ;
4) সমাবেশের গুণমান এবং পরিবেশের ব্যবহার দরিদ্র।
2. কৃমি গিয়ার পরিধান.ওয়ার্ম হুইল সাধারণত টিনের ব্রোঞ্জ ব্যবহার করে, 45 স্টিলের সাথে HRC4555 তে শক্ত করা 40Cr শক্ত করা HRC5055 এর সাথে পেয়ারড ওয়ার্ম ম্যাটেরিয়াল ব্যবহার করে কৃমি পেষকদন্তের মাধ্যমে রুক্ষতা Ra0.8μm করার পর।স্বাভাবিক ক্রিয়াকলাপের সময় গিয়ারবক্সটি ধীরগতিতে পরিধান করে এবং কিছু রিডুসার 10 বছরেরও বেশি সময় ধরে ব্যবহার করা যেতে পারে।যদি পরিধান দ্রুত হয়, আমাদের অবশ্যই বিবেচনা করতে হবে যে নির্বাচনটি সঠিক কিনা, ওভারলোড অপারেশন আছে কিনা, সেইসাথে কীট উপাদান, সমাবেশের গুণমান বা অপারেশন পরিবেশ এবং অন্যান্য কারণগুলি।
3. ছোট তির্যক গিয়ার পরিধান.সাধারণত রিডুসারের উল্লম্ব ইনস্টলেশনে ঘটে, প্রধানত যোগ করা লুব্রিকেন্টের পরিমাণ এবং তেলের প্রকারের সাথে সম্পর্কিত।উল্লম্ব ইনস্টল করার সময় এটি তৈলাক্তকরণ তেলের অপর্যাপ্ত পরিমাণ সৃষ্টি করা সহজ।অপারেশন বন্ধ হয়ে গেলে, মোটর স্লিউ ড্রাইভের মধ্যে তেলের ক্ষতি, গিয়ারগুলি সঠিক তৈলাক্তকরণ সুরক্ষা পেতে পারেনি।যখন রিডিউসার শুরু হয়, তখন কার্যকরী তৈলাক্তকরণের অভাবে গিয়ারগুলি যান্ত্রিকভাবে পরা হয় বা এমনকি ক্ষতিগ্রস্ত হয়।
4. কৃমি বিয়ারিং ক্ষতিগ্রস্ত হয়.
ব্যর্থতার ক্ষেত্রে, গিয়ারবক্সটি ভালভাবে সিল করা থাকলেও, প্রায়শই এটি পাওয়া যায় যে রিডুসারে গিয়ার তেল ইমালসিফাইড, বিয়ারিং মরিচা, ক্ষয়, ক্ষতি।কারণ অপারেশনের কিছু সময় পরে, গিয়ার অয়েলের তাপমাত্রা বৃদ্ধি পায় এবং জলের সাথে মিশ্রিত জল ঘনীভূত হওয়ার পরে শীতল হয়।অবশ্যই, এটি ভারবহন গুণমান এবং সমাবেশ প্রক্রিয়ার সাথেও ঘনিষ্ঠভাবে সম্পর্কিত।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
একাধিক ড্রাইভের সাধারণ সমস্যার সমাধান
1. সমাবেশের গুণমান নিশ্চিত করুন।আপনি কিছু বিশেষ সরঞ্জাম কিনতে বা তৈরি করতে পারেন।রিডুসারের অংশগুলি বিচ্ছিন্ন এবং ইনস্টল করার সময়, হাতুড়ির মতো অন্যান্য সরঞ্জাম দিয়ে আঘাত করা এড়াতে চেষ্টা করুন।গিয়ার এবং ওয়ার্ম গিয়ার প্রতিস্থাপন করার সময়, আসল অংশগুলি ব্যবহার করার চেষ্টা করুন এবং জোড়ায় সেগুলি প্রতিস্থাপন করুন;আউটপুট শ্যাফ্ট একত্রিত করার সময়, সহনশীলতা ফিটের দিকে মনোযোগ দিন;পরিধান এবং মরিচা প্রতিরোধ করতে বা এরিয়া স্কেলের সাথে মেলে, যা রক্ষণাবেক্ষণের সময় বিচ্ছিন্ন করা কঠিন।
2. লুব্রিকেন্ট এবং additives নির্বাচন.ওয়ার্ম গিয়ার স্লিউ ড্রাইভ সাধারণত 220# গিয়ার তেল ব্যবহার করে।ভারী ভার, ঘন ঘন স্টার্ট এবং খারাপ ব্যবহারের পরিবেশ সহ ভারী-শুল্ক ট্রাকের জন্য, কিছু লুব্রিকেটিং তেল সংযোজন ব্যবহার করা যেতে পারে যাতে গিয়ার অয়েল এখনও গিয়ার পৃষ্ঠের সাথে লেগে থাকে যখন রিডুসার চলা বন্ধ হয়ে যায়, সুরক্ষা গঠন করে।ভারী লোড, কম গতি, উচ্চ ঘূর্ণন সঁচারক বল এবং স্টার্ট-আপের সময় ধাতুগুলির মধ্যে সরাসরি যোগাযোগ প্রতিরোধ করার জন্য ঝিল্লি গঠিত হয়।সংযোজনটিতে একটি সীল নিয়ন্ত্রক এবং একটি ফুটো প্রতিরোধক রয়েছে যাতে সীলটি নরম এবং স্থিতিস্থাপক থাকে, কার্যকরভাবে তেল ফুটো হ্রাস করে।
3. একাধিক ড্রাইভের মাউন্ট অবস্থান নির্বাচন.যদি সম্ভব হয়, উল্লম্ব ইনস্টল করবেন না।উল্লম্বভাবে ইনস্টল করা হলে, অনুভূমিক ইনস্টলেশনের তুলনায় তৈলাক্তকরণ তেলের পরিমাণ অনেক বেশি, যা তাপ উত্পাদন এবং রিডুসারের তেল ফুটো হতে পারে।
4. একটি তৈলাক্তকরণ রক্ষণাবেক্ষণ ব্যবস্থা স্থাপন করুন।তৈলাক্তকরণ কাজের "পাঁচ-সেট" নীতি অনুসারে রিডুসারটি বজায় রাখা যেতে পারে।প্রতিটি ড্রাইভের একজন দায়িত্বশীল ব্যক্তি নিয়মিত পরীক্ষা করে দেখতে পারেন যে তাপমাত্রা বৃদ্ধি সুস্পষ্ট কিনা।তাপমাত্রা 40 ডিগ্রি সেলসিয়াসের বেশি হলে বা তেলের তাপমাত্রা 80 ডিগ্রি সেলসিয়াসের বেশি হলে, তেলের গুণমান কমে যাবে।যখন তেলে আরও কপার পাউডার পাওয়া যায় এবং অস্বাভাবিক শব্দ তৈরি হয়, তখন অবিলম্বে এটি ব্যবহার বন্ধ করুন, সময়মতো এটি মেরামত করুন, সমস্যা সমাধান করুন এবং তেল প্রতিস্থাপন করুন।রিফুয়েল করার সময়, গিয়ার ইউনিটটি সঠিকভাবে লুব্রিকেট করা হয়েছে তা নিশ্চিত করতে তেলের পরিমাণের দিকে মনোযোগ দিন।
