পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | SDE5 |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 আর | আউটপুট টর্ক: | 0.8 kNm |
| জিভ ধরে: | 6 kNm | কাত টর্ক: | 9.2 kNm |
| দক্ষতা: | 40% | কাজের টেম্প।: | -30℃～+120℃ |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,worm drive motor |
||

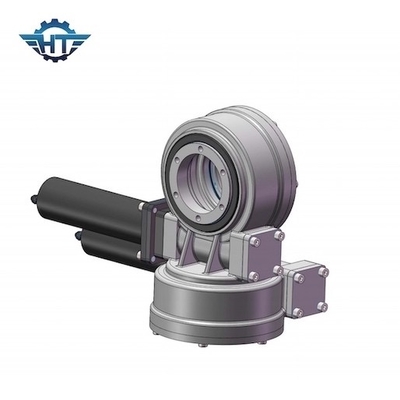

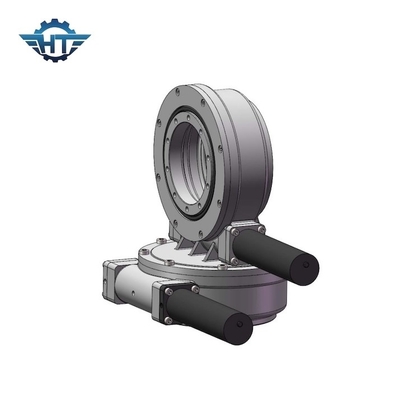

সৌর ট্র্যাকিং সিস্টেম এবং স্যাটেলাইটের জন্য ঘেরা হাউজিং 5 ইঞ্চি ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ
ওয়ার্ম গিয়ার স্লিউইং ড্রাইভের বর্ণনা
স্লিউ ড্রাইভ হল স্লিউ বিয়ারিং-এর একটি আপগ্রেড করা প্রোডাক্ট, যা সাধারণত ওয়ার্ম, টার্বো-টাইপ স্লিউ বিয়ারিং, হাউজিং এবং পাওয়ার রিসোর্স দিয়ে তৈরি।উচ্চ-মানের ঢালাই ইস্পাত ব্যবহার করে এমন আবাসনগুলির একটি খুব উচ্চ শক্তি রয়েছে, ওয়ার্ম গিয়ার 42CrMo এবং গ্লো আয়ন নাইট্রাইডিং ব্যবহার করে, এর পরিধান প্রতিরোধের শক্তি বেশি, গার্হস্থ্য ঐতিহ্যগত গ্যাস নাইট্রাইডিং 50Mn উপাদানের তুলনায় কঠোরতা আরও শক্তিশালী এবং পরিষেবা জীবন দীর্ঘ, এবং অন্যান্য ঘরোয়া খাম কৃমিপ্রকৃত অপারেশন প্রক্রিয়ায়, স্লিউইং ড্রাইভ, একটি ট্রান্সমিশন ভারবহন উপাদান হিসাবে, দুর্দান্ত অক্ষীয় বল, রেডিয়াল বল এবং উল্টে যাওয়ার মুহূর্ত সহ্য করতে হয়।ব্যবহারের প্রয়োজনীয়তাগুলি পূরণ করার জন্য, সৌর তাপীয় স্লিউইং ড্রাইভকে পর্যাপ্ত শক্তি এবং অনমনীয়তা নিশ্চিত করতে হবে যখন অত্যন্ত উচ্চ স্লিউইং নির্ভুলতা রয়েছে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরম্যান্স পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
ধরে রাখা টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
মন্তব্য: উপরের মাত্রা এবং পরামিতিগুলি আপডেট বা সামঞ্জস্য করা যেতে পারে, আরও বিস্তারিত মাত্রা এবং পরামিতিগুলির জন্য, অনুগ্রহ করে আমাদের বিক্রয় অঙ্কনগুলি পড়ুন৷
সুবিধাদি
1. slewing রিং উপর ভিত্তি করে শক্তিশালী উল্টানো মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত পরিচিতি ব্যবহার করার জন্য বড় লোড ড্রাইভ
4. ভাল স্ট্যাটিক স্ব-লকিং ফাংশন
