পণ্যের বিবরণ:
|
| মডেল: | SE14 | জিভ ধরে: | 54200 Nm |
|---|---|---|---|
| টিল্টিং টর্ক: | 68000 Nm | আউটপুট টর্ক: | 6550 Nm |
| অক্ষীয় লোড: | 680 kN | র্যাডিকাল লোড: | 230 Kn |
| সনদপত্র: | ISO9001, ce | প্রয়োগ: | সোলার ট্র্যাকিং সিস্টেম |
| বিশেষভাবে তুলে ধরা: | hydraulic slew motor,solar tracker drive |
||

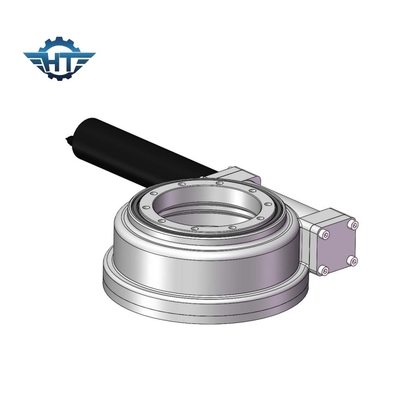

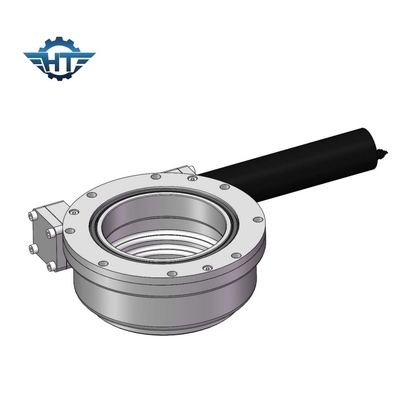

সোলার ট্র্যাকিং সিস্টেমের জন্য উচ্চ দক্ষতা সহ SE সিরিজ ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
SE Slewing ড্রাইভ বিবরণ
স্লেইং বিয়ারিং,স্লিউইং রিং বিয়ারিং প্রযুক্তির উন্নতির সাথে সাথে আরও স্লিউইং ড্রাইভে আওয়ারগ্লাস ওয়ার্ম প্রযুক্তি ব্যবহার করা হচ্ছে, যাতে গিয়ারে আরও দাঁত নিযুক্ত করার জন্য কীটকে আকৃতি দেওয়া হয়
এর ফলে দাঁতের ব্যস্ততা বৃদ্ধি পায় বৃহত্তর শক্তি, কার্যক্ষমতা এবং স্থায়িত্ব। স্লিউইং ড্রাইভে স্ট্যান্ডার্ড ওয়ার্ম প্রযুক্তি ব্যবহার করা হয় যাতে অনুভূমিকভাবে কীট থাকে শ্যাফটের গতির অনুপাত কৃমির উপর থ্রেডের সংখ্যা এবং দাঁতের সংখ্যার মধ্যে সম্পর্কের উপর নির্ভর করে। কৃমি গিয়ার বা গিয়ারে।
SE সিরিজের পারফরম্যান্স
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হ্যাঁ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 12 |
| ৭” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 204 |
স্লিউ ড্রাইভের ইনস্টলেশন
1. মাউন্টিং কাঠামো পরিষ্কার করুন, যেমন ঢালাই, গ্যালভানাইজিং, অবশিষ্টাংশ, ময়লা ইত্যাদি থেকে।
2. চোখের বোল্ট দিয়ে ড্রাইভটি উত্তোলন করুন।
3. বহু ড্রাইভ আনলোড অবস্থায় মাউন্ট করা হবে.
4. বোল্ট শক্ত করার শক্তির মধ্যে বিচ্যুতি এড়াতে নিম্নলিখিত পদ্ধতি অনুসরণ করা হবে।
5. থ্রেডে থ্রেড লক তরল প্রয়োগ করুন।
6. থ্রেডের ফাঁকে থ্রেড লক তরল লাগান এবং ফিটিং অংশগুলি সম্পূর্ণরূপে অনুরোধ করুন।
7. বোল্টগুলি আড়াআড়িভাবে প্রিলোড করুন।নিচের স্কেচে সাধারণ প্যাটার্ন দেখুন কিভাবে বোল্টগুলো ক্রসওয়াইজ সিকোয়েন্সে টর্ক পায়।ভিতরের বা বাইরের রিং দিয়ে শুরু করুন।সমস্ত বোল্টের ক্রসওয়াইজ টর্কিং করুন 30% টাইটিং টর্ক।তারপর আড়াআড়িভাবে ঘূর্ণন সঁচারক বল 80% টাইটিং টর্ক পুনরাবৃত্তি করুন.অবশেষে 100% আঁটসাঁট টর্কের ক্রসওয়াইজ টর্ক।
এমন অনেকগুলি অ্যাপ্লিকেশন রয়েছে যেখানে একটি ঘূর্ণমান ড্রাইভ ব্যবহার করা যেতে পারে, প্রাথমিক কারণ এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির জন্য শক্তি এবং ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন সরঞ্জাম বজায় রাখার জন্য লোড প্রয়োজন হয়.
সাধারণ সুইং ড্রাইভ অ্যাপ্লিকেশন অন্তর্ভুক্ত, কিন্তু সীমাবদ্ধ নয়:
1. সোলার ট্র্যাকার
2.উইন্ড টারবাইন
3. পুরুষদের লিফট
4. হাইড্রোলিক যন্ত্রপাতি
5. টেলিহ্যান্ডলার
6. খননকারী
7. উত্তোলন
8. ক্রেন
9. তুরপুন সরঞ্জাম
10. সামরিক সরঞ্জাম
ব্যক্তি যোগাযোগ: Mr. Tommy Zhang
টেল: +86-18961639799
