পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | SDE3" |
|---|---|---|---|
| গিয়ার অনুপাত: | 31:1 | উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Hangtuo | রঙ: | অনুরোধ হিসাবে |
| মোটর মাউন্টিং: | বৈদ্যুতিক এবং জলবাহী মোটর | ওয়ারেন্টি: | 5 বছর |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,small slew drive |
||

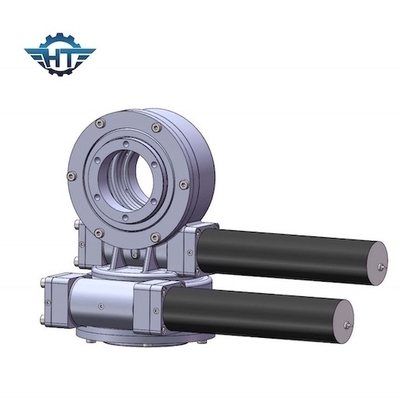

ফ্ল্যাট সিঙ্গেল ট্র্যাকিং সিস্টেমের জন্য কাস্টমাইজড ডিজাইন করা ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ এসি/ডিসি মোটর
ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভের বিবরণ

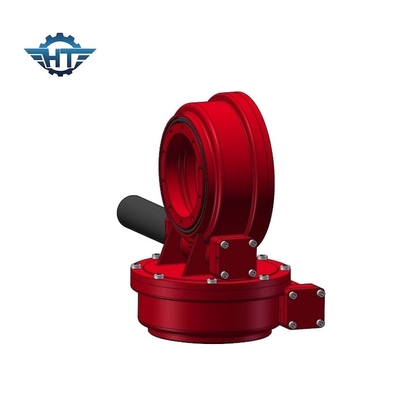

PV, CPV সোলার ট্র্যাকিং সিস্টেমের জন্য SDE3 ডুয়াল অক্ষ স্লিউইং ড্রাইভ।
Hangtuo Slewing ড্রাইভ হল একটি পেশাদার স্লিউইং ড্রাইভ গবেষণা এবং উন্নয়ন প্রস্তুতকারক, যা ব্যাপকভাবে নতুন শক্তি (একক এবং দ্বৈত অক্ষ PV/CPV/CSP সোলার ট্র্যাকিং সিস্টেম, বায়ু শক্তি), প্রকৌশল যন্ত্রপাতি (ফুটপাথ নির্মাণ যন্ত্রপাতি, বন্দর সুবিধা এবং খনির ক্ষেত্রে প্রয়োগ করা হয়) ), স্যাটেলাইট রিসিভার এবং অন্যান্য ক্ষেত্র।
ক্রমাগত আপডেট হওয়া নতুন প্রোডাকশনের বিকাশে, আমাদের স্লিউইং ড্রাইভগুলি স্লিউইং রিং এবং ঘন্টা গ্লাস ওয়ার্ম শ্যাফ্ট দিয়ে ডিজাইন করা হয়েছে, প্রথাগত বিন্দুর যোগাযোগ থেকে পৃষ্ঠের যোগাযোগ পর্যন্ত, যা শক্তিশালী আউটপুট টর্ক, মসৃণ ঘূর্ণন এবং উচ্চ রেডিয়াল বহনের জন্য পরিধান-প্রতিরোধের সুবিধা রয়েছে। এবং অক্ষীয় লোড এবং টিল্টিং মোমেন্ট টর্ক।
আমাদের কোম্পানিতে 3'' থেকে 25'' (রেসওয়ে ব্যাস) পর্যন্ত প্রডাকশনের ধরণের মডেল রয়েছে। স্লিউইং ড্রাইভটি নতুন শক্তি এবং প্রকৌশল যন্ত্রপাতি প্রয়োগের জন্য বিশেষ প্রয়োজনীয়তা মেটাতে কাস্টমাইজ করা যেতে পারে। আমাদের উত্পাদন বিদেশের গ্রাহকদের দ্বারা বেছে নেওয়া হচ্ছে। এবং নির্ভরযোগ্য গুণমান এবং খ্যাতি সহ বাড়িতে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
আবেদনের স্থান
আমাদের SDE সিরিজ স্লিউইং ড্রাইভ প্রধানত PV, STP, CSP সোলার ট্র্যাকিং সিস্টেমের জন্য ব্যবহৃত হয়।
আমাদের অন্যান্য ধরণের স্লুইং ড্রাইভগুলি নির্মাণ অ্যাপ্লিকেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়, যেমন ট্রাক ক্রেন, ম্যানলিফ্ট, টার্নটেবল, পোর্ট যন্ত্রপাতি, মডুলার যানবাহন, ছোট বায়ু শক্তি সিস্টেম এবং স্যাটেলাইট যোগাযোগ, ভারী লোড ট্রান্সপোর্টার, সেতু পরিদর্শন সরঞ্জাম, টেলিস্কোপিক ওয়ার্কিং প্ল্যাটফর্ম, বাস্কেট রোটেটর প্রয়োজনীয়তা, ইয়ট ক্রেন, সিমেন্ট মিক্সার, খননকারী, ইত্যাদিহাইড্রোলিক মোটর এবং ডিসি মোটর স্লিউইং ড্রাইভের সাথে মেলে।পণ্য সারা বিশ্বে রপ্তানি করা হয়েছে.
