| ব্র্যান্ড নাম: | HangTuo |
| মডেল নম্বর: | SDE21" |
| MOQ: | 1 টুকরা |
| দাম: | USD 280~504 / pc |
| ডেলিভারি সময়: | 15 ~ 45 দিন |
| পেমেন্ট শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |

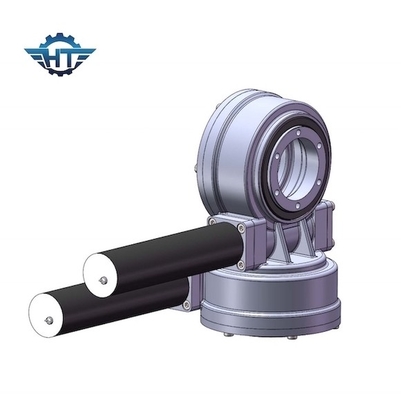

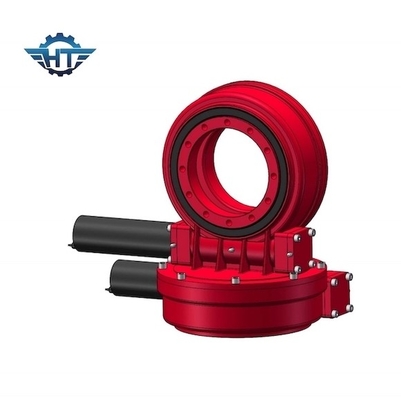

ডুয়াল অ্যাক্সিস সোলার ট্র্যাকিং সিস্টেমের জন্য উচ্চ হোল্ডিং টর্ক সহ লো নয়েজ এসডিই স্লিউ ড্রাইভ গিয়ারবক্স
কম শব্দ SDE Slew ড্রাইভের বিবরণ
দ্বৈত অক্ষ সোলার ট্র্যাকারে একটি চলমান প্ল্যাটফর্ম, একটি নির্দিষ্ট প্ল্যাটফর্ম, একটি সিরিয়াল চেইন, একটি সমান্তরাল চেইন এবং একটি ড্রাইভিং ডিভাইস যেমন ডুয়াল অক্ষ সোলার ট্র্যাকার স্লিউইং ড্রাইভ অন্তর্ভুক্ত রয়েছে।চলমান প্ল্যাটফর্মটি সিরিয়াল চেইন দ্বারা সমর্থিত এবং সমান্তরাল চেইন দ্বারা চালিত, একটি সমান্তরাল ট্র্যাকিং প্রক্রিয়া তৈরি করে।দ্বৈত অক্ষ সোলার ট্র্যাকারের জন্য একাধিক ড্রাইভ সমান্তরাল চেইনকে গতিতে চালিত করার জন্য কনফিগার করা হয়েছে যাতে চলন্ত প্ল্যাটফর্মটিকে উল্লম্ব এবং অনুভূমিক অক্ষের চারপাশে ঘোরানোর জন্য চালিত করা যায়।বর্তমান প্রকাশের ডুয়াল এক্সিস সোলার ট্র্যাকার স্লিউইং ড্রাইভের একটি বড় ওয়ার্কস্পেস, একটি ভাল ট্র্যাকিং কর্মক্ষমতা এবং উচ্চ দৃঢ়তা, কম শক্তি খরচ, ছোট ড্রাইভিং টর্ক এবং কম জড়তা ইত্যাদির সুবিধা রয়েছে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
কী প্যারামিটারের শব্দকোষ
টিল্টিং মোমেন্ট টর্ক: ঘূর্ণন সঁচারক বল হল লোডের অবস্থান এবং স্লুইং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত লোড।যদি লোড এবং দূরত্ব দ্বারা উত্পন্ন qorque রেট করা টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হয়, তাহলে স্লিউইং ড্রাইভটি উল্টে যাবে।
রেডিয়াল লোড:স্লিউইং বিয়ারিংয়ের অক্ষে উল্লম্ব লোড করুন
অক্ষীয় লোড:স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড করুন
জিভ ধরে:এটি হল বিপরীত ঘূর্ণন সঁচারক বল। যখন ড্রাইভটি বিপরীতভাবে ঘূর্ণায়মান হয়, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক টর্ক অর্জিত হয় তাকে হোল্ডিং টর্ক বলে।
স্ব-লকিং:শুধুমাত্র লোড করা হলে, স্লিউইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
