পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SDE12 |
|---|---|---|---|
| টাইপ: | কৃমি এবং কৃমি চাকা | ওয়ারেন্টি: | 3 বছর |
| ই এম: | পাওয়া যায় | কারিগরি সহযোগিতা: | পুরো জীবন |
| আবেদন: | দ্বৈত অক্ষ সূর্য সৌরজগত | কাজের টেম্প।: | -30～+120 সেলসিয়াস |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,small slew drive |
||

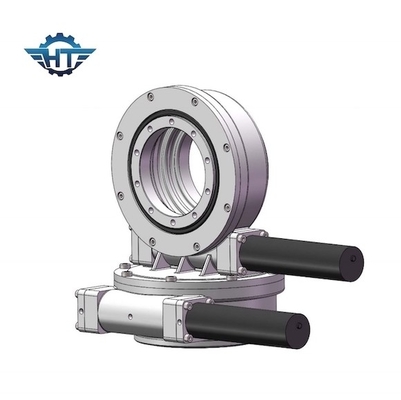

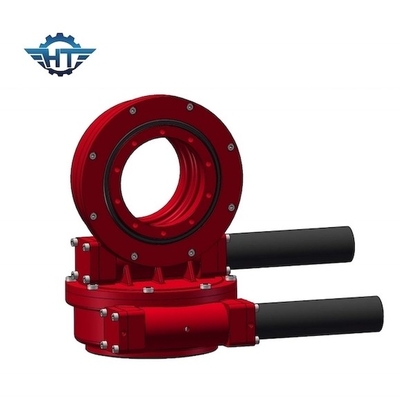

গিয়ার অনুপাত 78 / 1 SDE12 ডুয়াল অ্যাক্সিস সান সোলার সিস্টেমের জন্য ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ বায়াক্সিয়াল
ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ (এসডিই টাইপ) - সোলার ট্র্যাকার স্লিউ ড্রাইভ
SDE সিরিজ ডিজাইনিং VE এবং SE এর সুবিধাগুলিকে শোষণ করে।আজিমুথ এবং এলিভেশন 3D দিক একই সময়ে ঘুরছে।
ডুয়াল-অ্যাক্সিস স্লিউইং ড্রাইভগুলির জন্য সবচেয়ে সাধারণ স্লিউইং ড্রাইভ অ্যাপ্লিকেশন হল ডুয়াল-অক্ষ সোলার ট্র্যাকার, যেমন হেলিওস্ট্যাট এবং ঘনীভূত ফটোভোলটাইক্স (CPV), এবং স্যাটেলাইট বা রাডার ডিশ।অন্যান্য অ্যাপ্লিকেশনের মধ্যে রয়েছে স্বয়ংচালিত লিফট, রোবোটিক আর্ম পজিশনার এবং স্টেজ ইকুইপমেন্ট।
স্পেসিফিকেশন
আমাদের বেস মডেলের আকারগুলি 1,500 Nm থেকে 11,200 Nm হোল্ডিং টর্ক, 100Nm থেকে 20,000 Nm আউটপুট টর্ক, 5000 Nm থেকে 89,000 Nm টিল্টিং টর্ক, এবং গিয়ারবক্স হ্রাস অনুপাত: 13 পর্যন্ত: 1500 Nm পর্যন্ত কর্মক্ষমতা প্রদান করে।একটি গ্রহগত গিয়ারবক্স সংযুক্ত করে, গিয়ার অনুপাত আরও বেশি হতে পারে।ড্রাইভগুলি অনুভূমিকভাবে, উল্লম্বভাবে বা একাধিক অক্ষের সংমিশ্রণে মাউন্ট করা যেতে পারে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
নির্ভরযোগ্যতা
আমাদের SDE ডুয়াল-অ্যাক্সিস স্লিউইং ড্রাইভগুলি 30-বছরের ফিল্ড লাইফ টাইম সুনির্দিষ্ট 3D অবস্থানের জন্য নিশ্চিত।SDE ড্রাইভগুলি একটি একক ড্রাইভে একটি দক্ষ এবং নির্ভরযোগ্য সমাধান তৈরি করে।আমরা ফিল্ড লাইফকে সর্বাধিক করার জন্য ISO 9001, CE সার্টিফিকেশন দ্বারা সেট করা মানগুলি ব্যবহার করে আমাদের সমস্ত উপাদান এবং কাঁচামালের যোগ্যতা অর্জন করি৷
কর্মক্ষমতা
আমাদের একাধিক ড্রাইভ সর্বাধিক নিয়ন্ত্রণ এবং আন্দোলন সমর্থন দিতে পেটেন্ট ঘন্টাঘড়ি কীট প্রযুক্তি ব্যবহার করে।আমাদের ওয়ার্ম গিয়ারগুলি ঘন্টার গ্লাস স্ক্রু থেকে রিং গিয়ারের পিচ লাইনে 5 থেকে 11টি দাঁত যুক্ত করে, যা স্ট্যান্ডার্ড ওয়ার্মের চেয়ে বেশি দাঁতের এনগেজমেন্ট, গিয়ারবক্সকে আরও বেশি স্থিতিশীলতা এবং শক্তি দেয়।ঘন্টাঘড়ি প্রযুক্তি সম্পর্কে আরও জানুন।
আওয়ারগ্লাস ওয়ার্ম গ্রহণ করে, ড্রাইভগুলির নিম্নলিখিত বৈশিষ্ট্যগুলি রয়েছে:
1) উচ্চতর আউটপুট টর্ক এবং হোল্ডিং লোড
2) শীর্ষ ট্র্যাকিং নির্ভুলতা
3) শক্তিশালী জারা প্রতিরোধের এবং কার্যকর sealing
কিভাবে slewing ড্রাইভের সঠিক আকার নির্বাচন করবেন?
শুধুমাত্র কর্মক্ষমতা ঘাটতি বা কর্মক্ষমতা উদ্বৃত্ত থেকে এড়াতে স্লিউইং ড্রাইভের একটি সঠিক আকার নির্বাচন করা সাশ্রয়ী সমাধান অর্জনে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
একটি উপযুক্ত স্লিউইং ড্রাইভ নির্বাচন করার জন্য অনুগ্রহ করে আমাদের নিম্নলিখিত তথ্য দিন:
1. আবেদন
2. আউটপুট toque প্রয়োজনীয়.আপনার যদি সেই ডেটা সম্পর্কে স্পষ্ট ধারণা না থাকে, তাহলে শুধু আমাদের লোড বলুন, উদাহরণস্বরূপ, প্যানেলের ওজন এবং আমাদের স্লিউইং ড্রাইভে মাউন্টিং বন্ধনী।
3. লোডের মাত্রা এবং গত 10 বছরে আপনার এলাকায় সবচেয়ে বড় বায়ু যা আমাদের সুপারিশকৃত ড্রাইভটি বড় বাতাস আসার সময় সর্বাধিক লোড বহন করতে পারে কিনা তা গণনা করতে ব্যবহৃত হয়।
4. আপনার প্রয়োজনীয় আউটপুট গতি যা আমাদের আপনার জন্য উপযুক্ত মোটর সুপারিশ করতে সাহায্য করবে।
5. অন্যান্য তথ্য যেমন ব্যাকল্যাশ, আইপি গ্রেড চাহিদা ইত্যাদি
