পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | একক অক্ষ 5 ইঞ্চি |
|---|---|---|---|
| গিয়ার অনুপাত: | 37:1 | রেট আউটপুট টর্ক: | 962 Nm |
| জিভ ধরে: | 30 kNm | কাত টর্ক: | 6 kNm |
| দক্ষতা: | 40% | কাজের টেম্প।: | -30℃～+80℃ |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,worm drive motor |
||

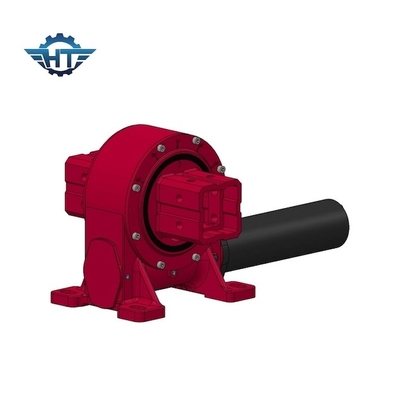

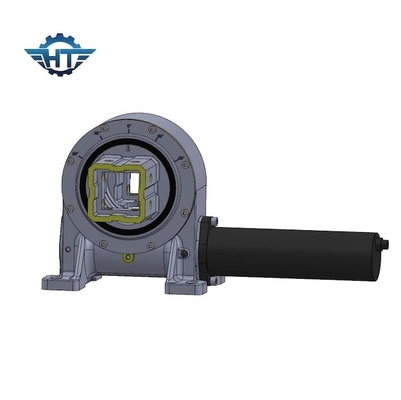

একক অক্ষ জিপিএস সান ট্র্যাকিং সিস্টেমের জন্য আবদ্ধ VE5 ওয়ার্ম গিয়ার স্লুইং ড্রাইভ
ওয়ার্ম গিয়ার স্লিউইং ড্রাইভের বর্ণনা
Hangtuo এর slewing ড্রাইভকিছু সম্পূর্ণ খুচরা যন্ত্রাংশ সহ হাউজিং, স্লিয়িং বিয়ারিং, সিলিং, এনভেলপিং ওয়ার্ম দিয়ে গঠিত।আমরা ইলেকট্রনিক মোটর এবং হাইড্রোলিক মোটরও তৈরি করতে পারি যা স্লুইং ড্রাইভের জন্য ব্যবহৃত হয়, যা ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীত দিকে ঘোরাতে পারে।
মডেল: VE5
উৎপত্তি স্থান: Changzhou, চীন
ব্র্যান্ড: এইচটি
প্রকার: আবদ্ধ
উপাদান: QT
আউটপুট টর্ক: 962 Nm
টিল্টিং মোমেন্ট টর্ক: 6000 Nm
ধারণ টর্ক: 30 kN.m
স্ট্যাটিক অক্ষীয় রেটিং: 16 KN
স্ট্যাটিক রেডিয়াল রেটিং: 27 KN
গিয়ার অনুপাত: 37:1
দক্ষতা: 40%
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
সুবিধাদি
1. slewing রিং উপর ভিত্তি করে শক্তিশালী উল্টানো মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত পরিচিতি ব্যবহার করার জন্য বড় লোড ড্রাইভ
4. ভাল স্ট্যাটিক স্ব-লকিং ফাংশন
