পণ্যের বিবরণ:
|
| মডেল: | 9 ইঞ্চি | গিয়ার অনুপাত: | 61:1 |
|---|---|---|---|
| দক্ষতা: | 40% | টাইপ: | অনুভূমিক |
| প্রয়োগ: | সোলার প্ল্যান্ট | OEM পরিষেবা: | পাওয়া যায় |
| উৎপত্তি স্থান: | চাংঝো, চীন | ড্রাইভার: | 24vdc মোটর |
| বিশেষভাবে তুলে ধরা: | hydraulic slew motor,slewing gear |
||

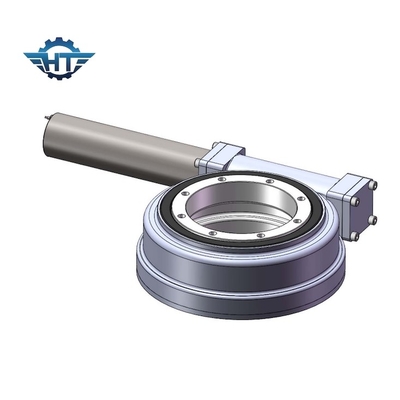

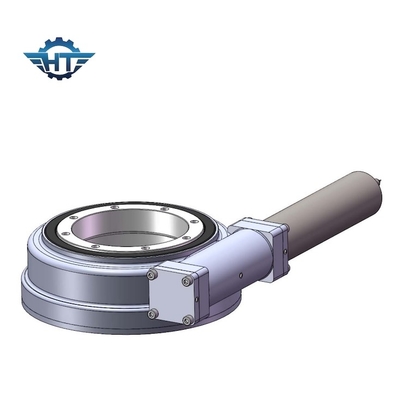

সোলার প্ল্যান্টের জন্য IP66 গ্রেডের প্লাস্টিক পাউডার পেইন্টিং সহ সান সোলার স্লিউ ড্রাইভ ট্র্যাকিং
বর্ণনা
অনেক ধরণের স্লিউ ড্রাইভ রয়েছে, যা নিম্নলিখিত বিষয়গুলি বিবেচনায় নিয়ে নির্বাচন করা যেতে পারে।
1. লোড ক্ষমতা, দিক এবং বৈশিষ্ট্য: স্লিউ ড্রাইভ হালকা লোড বহনের জন্য উপযুক্ত, এবং রোলার বিয়ারিংগুলি ভারী লোড এবং প্রভাব লোডের জন্য উপযুক্ত।যখন রোলিং বিয়ারিং খাঁটি অক্ষীয় লোডের সাপেক্ষে, থ্রাস্ট বিয়ারিং সাধারণত নির্বাচন করা হয়, এবং যখন রোলিং বিয়ারিং বিশুদ্ধ রেডিয়াল লোডের সাপেক্ষে, গভীর খাঁজ বল বিয়ারিং বা ছোট নলাকার রোলার বিয়ারিং সাধারণত নির্বাচন করা হয়, এবং যখন ঘূর্ণমান ডিভাইস খাঁটি রেডিয়াল লোডের সংস্পর্শে, একটি ছোট অক্ষীয় লোডও রয়েছে, আপনি গভীর খাঁজ বল বিয়ারিং, কৌণিক যোগাযোগ বল বিয়ারিং, টেপারড রোলার বিয়ারিং এবং কেন্দ্রীভূত বল বা কেন্দ্রীভূত রোলার বিয়ারিং বেছে নিতে পারেন।যখন অক্ষীয় লোড বড় হয়, তখন কৌণিক যোগাযোগের বল বিয়ারিং এবং টেপারড রোলার বিয়ারিংয়ের যোগাযোগের কোণ নির্বাচন করা যেতে পারে, বা কেন্দ্রীভূত বিয়ারিং এবং থ্রাস্ট বিয়ারিংগুলিকে একত্রিত করে ব্যবহার করা যেতে পারে, যা বিশেষত অত্যন্ত উচ্চ অক্ষীয় লোড বা বড় অক্ষের সাথে বিশেষ প্রয়োজনীয়তার জন্য উপযুক্ত। অনমনীয়তা
2. অনুমোদিত গতি: বিভিন্ন ধরণের চালকের জন্য, সাধারণভাবে, ছোট ঘর্ষণ এবং কম গরম করার ক্ষমতা সহ বিয়ারিংগুলি উচ্চ গতির জন্য উপযুক্ত।নকশাটি ঘূর্ণমান ঘূর্ণায়মান বিয়ারিংগুলিকে তাদের চূড়ান্ত ঘূর্ণন গতির নীচের অবস্থার অধীনে কাজ করার জন্য প্রচেষ্টা করা উচিত।
3. অনমনীয়তা: যখন একাধিক ড্রাইভ ইউনিটের বিয়ারিংগুলি লোড বহন করে, তখন ভারবহন রিং এবং ঘূর্ণায়মান দেহের যোগাযোগের স্থানটি স্থিতিস্থাপক বিকৃতি তৈরি করে, বিকৃতির পরিমাণ লোডের সমানুপাতিক হয় এবং এর অনুপাত ভারবহনের দৃঢ়তার আকার নির্ধারণ করে।ভারবহনের অনমনীয়তা সাধারণত ভারবহন প্রাক-আঁটসাঁট করা দ্বারা উন্নত করা যেতে পারে।উপরন্তু, ভারবহন সমর্থন ডিজাইনে, বিয়ারিংগুলির সমন্বয় এবং বিন্যাস বিবেচনা করেও ভারবহন সমর্থন কঠোরতা উন্নত করতে পারে।
4. টিউনিং পারফরম্যান্স এবং ইনস্টলেশন ত্রুটি: বিয়ারিংটি কাজের অবস্থানে লোড হওয়ার পরে, উত্পাদন ত্রুটির কারণে দুর্বল ইনস্টলেশন এবং পজিশনিং হবে।এই সময়ে, খাদ মাছ ধরা এবং তাপ সম্প্রসারণ এবং অন্যান্য কারণে, ভারবহন অত্যধিক লোড সহ্য করে, তাড়াতাড়ি ক্ষতির কারণ হয়।স্বয়ংক্রিয় কেন্দ্রীভূত বিয়ারিংগুলি নিজেরাই ইনস্টলেশন ত্রুটির কারণে সৃষ্ট ত্রুটিগুলি কাটিয়ে উঠতে পারে এবং তাই এই জাতীয় ব্যবহারের জন্য উপযুক্ত।
5. স্লিউ ড্রাইভ ইনস্টলেশন এবং বিচ্ছিন্নকরণ: টেপারড রোলার বিয়ারিং, রোলার বিয়ারিং এবং টেপারড রোলার বিয়ারিং, ইত্যাদি, ভিতরের এবং বাইরের রিং এর অন্তর্গত, বিয়ারিং প্রকারগুলিকে আলাদা করা যেতে পারে (অর্থাৎ, তথাকথিত আলাদা করা বিয়ারিং), ইনস্টল করা এবং বিচ্ছিন্ন করা সহজ .
SE সিরিজের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হ্যাঁ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 12 |
| ৭” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 204 |
