পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SDE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 2000 Nm |
| জিভ ধরে: | 13500 Nm | টিল্টিং টর্ক: | 13200 Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | slew drive motor,slewing ring gear |
||

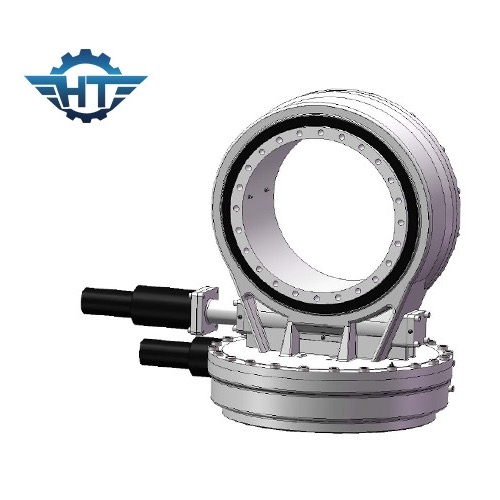

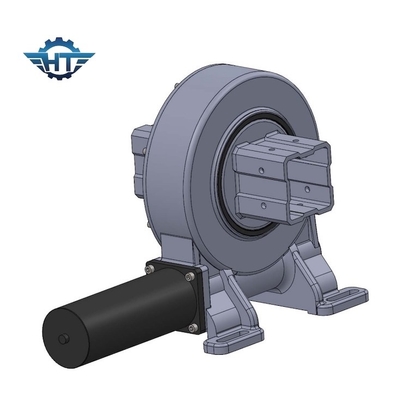

পিভি ট্র্যাকিং এবং যথার্থ সরঞ্জামের জন্য মাল্টি-টুথ যোগাযোগ সোলার স্লিউ ড্রাইভ গিয়ারবক্স
সোলার স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
200 মিমি থেকে 5000 মিমি পর্যন্ত আমাদের পণ্য, যা মূলত টানেলিং সরঞ্জাম, পোতাশ্রয় এবং শিপইয়ার্ড ক্রেন, নির্মাণ সরঞ্জাম, মোবাইল ক্রেন, অফশোর প্রযুক্তি, টাওয়ার ক্রেন, মেশিনসোলার এনার্জি প্ল্যান্ট, শিপ ডেক ক্রেন, রেলওয়ে ক্রেন, ম্যান লিফ্ট, উইন্ড টারবাইন ইত্যাদির জন্য প্রযোজ্য। এবং আরোআপনার নির্দিষ্ট প্রয়োজনের জন্য ভারবহন নকশা অপ্টিমাইজ করার আমাদের ক্ষমতা অতুলনীয় এবং আমরা আপনাকে প্রদান করার জন্য আমাদের যথাসাধ্য চেষ্টা করব।
স্লুইং ড্রাইভ হল একটি নতুন ধরনের স্লিউইং প্রোডাক্ট, যাকে সাধারণত slewing রিং বলা হয়, যা সাধারণত কৃমি, slewing রিং, হাউজিং, মোটর এবং অন্যান্য উপাদান দিয়ে গঠিত।যেহেতু মূল উপাদানগুলি slewing bearings হয়, তারা একই সাথে অক্ষীয় বাহিনী, রেডিয়াল বাহিনী এবং উল্টে যাওয়া মুহুর্তগুলি সহ্য করতে পারে।ঐতিহ্যবাহী রোটারি পণ্যের সাথে তুলনা করে, নতুন রোটারি ড্রাইভে সহজ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং উচ্চতর আইপি গ্রেডের বৈশিষ্ট্য রয়েছে।
বৈশিষ্ট্য
1. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. ভিতরে কৃমি ড্রাইভ enveloping
3. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
4. স্ব-লকিং ফাংশন
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
|
মডেল |
অনুপাত |
রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (Nm) |
ধারণ টর্ক (Nm) |
অক্ষীয় লোড(kN) |
রেডিয়াল লোড(kN) |
দক্ষতা |
নির্ভুলতা (°) |
স্ব-লকিং |
ওজন (কেজি) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
হ্যাঁ |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
হ্যাঁ |
34 |
|
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
হ্যাঁ |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
হ্যাঁ |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
হ্যাঁ |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
হ্যাঁ |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
হ্যাঁ |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
হ্যাঁ |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
হ্যাঁ |
705 |
অ্যাপ্লিকেশন
Slewing ড্রাইভ ব্যাপকভাবে PV, CPV, STP সোলার ট্র্যাকিং সিস্টেম এবং ট্রাক ক্রেন, ম্যানলিফ্ট, টার্নটেবল, পোর্ট যন্ত্রপাতি, মডুলার যান, ছোট বায়ু শক্তি সিস্টেম এবং স্যাটেলাইট যোগাযোগ সহ নির্মাণ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
