পণ্যের বিবরণ:
|
| টাইপ: | VE9 কৃমি হ্রাসকারী | উপাদান: | 42CRMN বা 50Mn |
|---|---|---|---|
| আবেদন: | সৌরশক্তি | ওয়ারেন্টি সময়ের: | 10 বছর |
| রঙ: | গ্রাহক প্রয়োজন | আকার: | 3 ইঞ্চি থেকে 25 ইঞ্চি |
| আইপি ক্লাস: | IP66 | বৈশিষ্ট্য: | বিপরীত স্ব লক |
| বিশেষভাবে তুলে ধরা: | আবদ্ধ VE9 উল্লম্ব স্লিউইং ড্রাইভ,তির্যক একক উল্লম্ব স্লিউইং ড্রাইভ,বদ্ধ VE9 সোলার ট্র্যাকার ড্রাইভ |
||

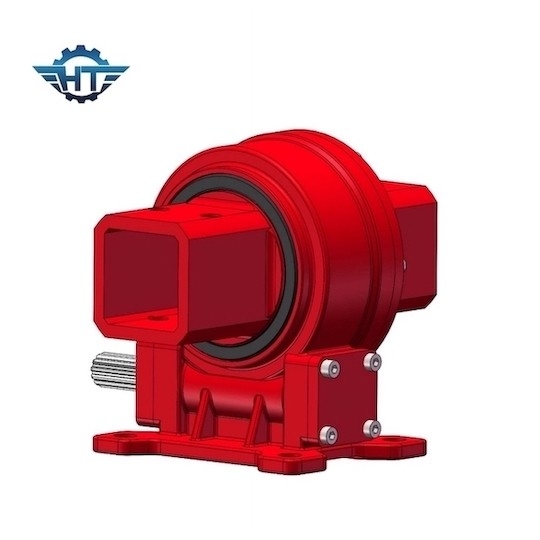

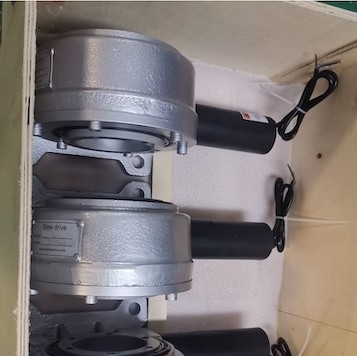

সৌর শক্তির জন্য বৈদ্যুতিক মোটর সহ আবদ্ধ VE9 উল্লম্ব সোলার ট্র্যাকার স্লিউ ড্রাইভ
বৈদ্যুতিক সৌর Slewing ড্রাইভ বর্ণনা
বৈদ্যুতিক সোলার স্লিউইং ড্রাইভ ট্র্যাকিং সিস্টেম একটি যান্ত্রিক এবং ইলেকট্রনিক কন্ট্রোল ইউনিট সিস্টেম যা ফটোথার্মাল এবং ফটোভোলটাইক পাওয়ার জেনারেশনে সূর্যালোকের ব্যবহারকে উন্নত ফটোইলেকট্রিক রূপান্তর দক্ষতা অর্জনের জন্য অনুকূল করে।এর মধ্যে রয়েছে: স্লিউ ড্রাইভ, মোটর (ডিসি, স্টেপার, সার্ভো, প্ল্যানেটারি গিয়ারড মোটর, পুশ রড মোটর, ইত্যাদি), ওয়ার্ম গিয়ার, সেন্সর সিস্টেম ইত্যাদি।
পরিবেষ্টিত তাপমাত্রা:
ওয়ার্ম গিয়ার ড্রাইভের কাজের তাপমাত্রা পরিসীমা: -40℃~+80℃।
ওয়ার্ম গিয়ার ড্রাইভ পেয়ার দ্বারা প্রদত্ত যান্ত্রিক দক্ষতার মান হল একটি গড় মান বা একটি রেফারেন্স মান, যা ভাল তৈলাক্তকরণের জন্য উপযুক্ত এবং রেটযুক্ত টর্ক এবং গতির অধীনে।যান্ত্রিক দক্ষতা দাঁতের পৃষ্ঠের স্লাইডিং গতি বৃদ্ধি করে, হেলিক্স কোণ বৃদ্ধি করে বা কৃমির ঢালের রুক্ষতা বৃদ্ধি করে বাড়ানো যায়।
তৈলাক্তকরণ:
কারখানা ছাড়ার আগে, ওয়ার্ম গিয়ার এবং ওয়ার্ম ড্রাইভ পেয়ারের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে রোটারি ওয়ার্ম গিয়ার ড্রাইভের দাঁতের পৃষ্ঠ, বিয়ারিং এবং রেসওয়েতে অনুরূপ গ্রীস ইনজেকশন করা হয়।যোগ করা গ্রীস আসল গ্রীসের সাথে পুরোপুরি সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করার জন্য গ্রীসের নিয়মিত ইনজেকশন প্রয়োজন।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
1. সমতল একক অক্ষ সংযোগ
2. তির্যক একক অক্ষ সংযোগ
3. তির্যক একক-অক্ষ একক
4. ডুয়াল অক্ষ সৌর ট্র্যাকিং সিস্টেম
