পণ্যের বিবরণ:
|
| গতি: | 0~1 আরপিএম | আবেদন: | স্যাটেলাইট অ্যান্টেনা |
|---|---|---|---|
| মোটর: | বৈদ্যুতিক মোটর, স্টেপার মোটর | আইপি ক্লাস: | IP66 |
| মাউন্টিং বোল্ট: | 6*M10 | মাউন্ট স্পেসিফিকেশন: | 80 মিমি |
| কেন্দ্র গর্ত: | 65 মিমি | অনুপাত: | 31:1 |
| বিশেষভাবে তুলে ধরা: | স্যাটেলাইট অ্যান্টেনা স্লিউইং রিং ড্রাইভ,স্লিউইং রিং ড্রাইভ 65 মিমি,65 মিমি সোলার ট্র্যাকার ড্রাইভ |
||

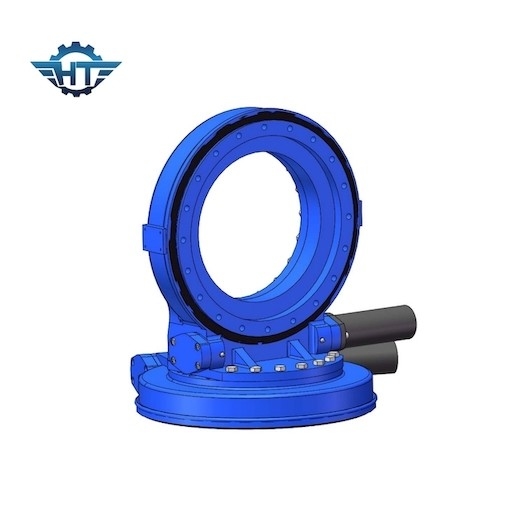

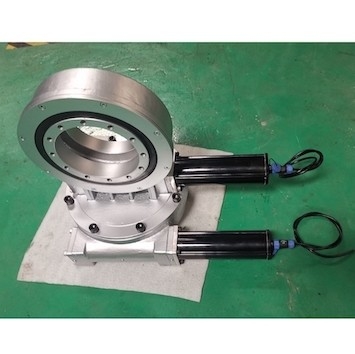

স্যাটেলাইট অ্যান্টেনার জন্য 24VDC প্ল্যানেটারি মোটর সহ ডুয়াল অ্যাক্সিস 3 ইঞ্চি স্লুইং ড্রাইভ
পণ্যের বর্ণনা
হ্যাংটুও মেশিনারির ওয়ার্ম স্লিউইং ড্রাইভে অত্যন্ত উচ্চ শক্তির ঘনত্ব সহ একটি অতি-কম্প্যাক্ট স্লিউইং ড্রাইভ ইউনিট রয়েছে।এই নকশাটি সীমিত ইনস্টলেশন স্পেসগুলিতে অত্যন্ত উচ্চ শক্তি এবং টর্ক প্রেরণের জন্য বিশেষভাবে উপযুক্ত।ওয়ার্ম ড্রাইভগুলি ক্রেন এবং ভারী যানবাহন সংক্রমণের পাশাপাশি নির্মাণ, বনায়ন এবং কৃষি যন্ত্রপাতিগুলির জন্য স্টিয়ারিং গিয়ারগুলিতে ব্যবহৃত হয়।এই নির্দিষ্ট অ্যাপ্লিকেশানগুলির জন্য, আমরা ক্রমাগত টর্ক স্থানান্তর এবং রক্ষণাবেক্ষণ খরচ কমাতে আমাদের পণ্যগুলিকে পরিমার্জিত করছি।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) |
অক্ষীয় লোড (kN) |
রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
অ্যাপ্লিকেশন
প্রথাগত স্যাটেলাইট অ্যান্টেনা বেস স্থির করা হয়েছে, এবং কিছু অত্যন্ত উত্তেজিত উপগ্রহের জন্য একটি স্যাটেলাইট অ্যান্টেনা সুইভেল বেস প্রয়োজন যা স্যাটেলাইট অ্যান্টেনাকে স্যাটেলাইট সিগন্যালগুলির ক্রমাগত অভ্যর্থনা বজায় রাখার জন্য ঘোরানোর জন্য স্যাটেলাইট অ্যান্টেনাকে সময়মতো ঘোরাতে পারে।বেসে স্লুইং ড্রাইভ ইনস্টল করার মাধ্যমে, বেসটি একটি ঘূর্ণায়মান অ্যান্টেনা বেস হয়ে উঠতে পারে এবং আমাদের স্লিউইং ড্রাইভটি একটি গতি-নিয়ন্ত্রণযোগ্য মোটর দিয়েও সজ্জিত হতে পারে, যা সিস্টেমটিকে গতি সীমার মধ্যে ঘূর্ণন গতিকে নির্বিচারে সামঞ্জস্য করতে দেয়, যা সিগন্যাল ধরার জন্য উপকারী।
