পণ্যের বিবরণ:
|
| প্রকার: | Slewing ড্রাইভ | উৎপত্তিস্থল: | চাংঝো, চীন (মূল ভূখণ্ড) |
|---|---|---|---|
| মোটর: | ব্রাশবিহীন ডিসি মোটর | বৈশিষ্ট্য: | সম্পূর্ণরূপে আবদ্ধ |
| উপাদান: | 42CrMo বা 50Mn | গ্যারান্টি: | 5~10 বছর |
| আকার: | 3 ইঞ্চি থেকে 25 ইঞ্চি | আবেদন: | সোলার পাওয়ার সিস্টেম |
| বিশেষভাবে তুলে ধরা: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

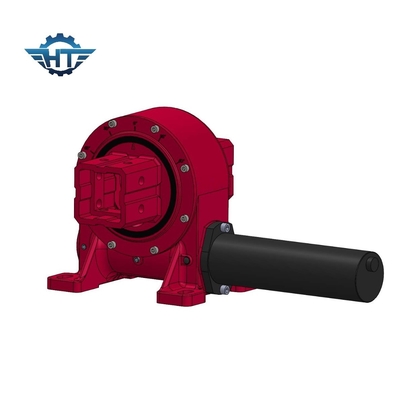

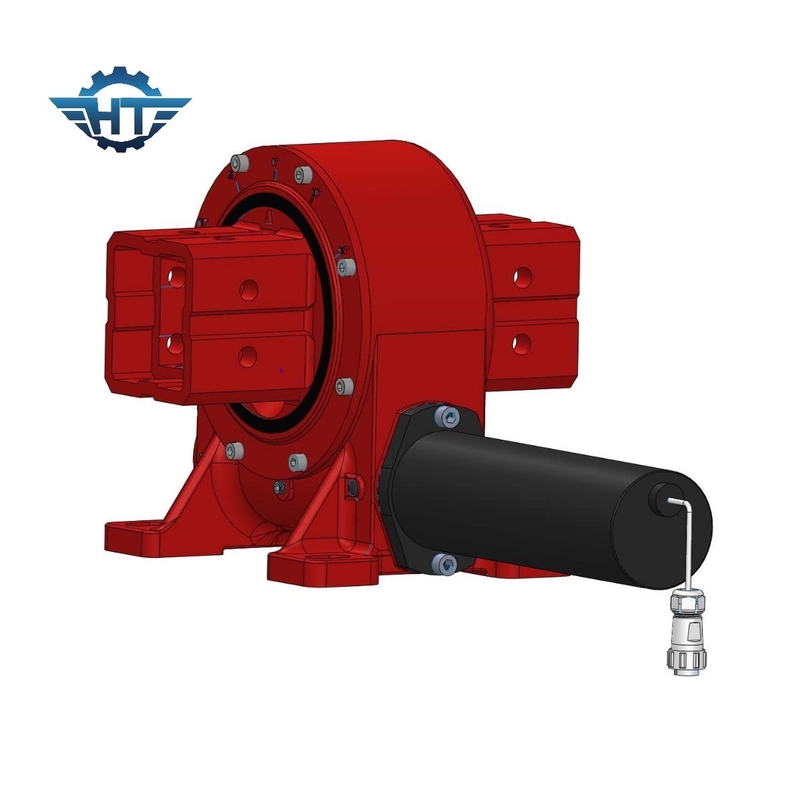

VE9 কমপ্যাক্ট ওয়ার্ম গিয়ারবক্স স্লিভিং ড্রাইভ সোলার এনার্জির জন্য 24 ভি গিয়ারবক্স রিডাক্টর সহ
সানগ্লাস ওয়ার্ম গিয়ার স্লো ড্রাইভ বর্ণনা
একটি স্লেভ ড্রাইভ উচ্চ ঘূর্ণন টর্ক ব্যবহার করে রেডিয়াল বা অক্ষীয় লোড পরিচালনা করার জন্য ডিজাইন করা হয়।ঘনত্বযুক্ত সৌর শক্তি এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য অবিরাম শক্তি প্রয়োজন যা নিরাপত্তা এবং নির্ভুলতার জন্য ত্রুটিহীন নির্ভুলতা ব্যবহারের সাথে মিলিত.
একক অক্ষের স্লো ড্রাইভ ফ্ল্যাট একক অক্ষ ট্র্যাকিং সিস্টেমে ব্যবহৃত হয়, যার ক্রেটটি উত্তর-দক্ষিণ বিন্যাস, পূর্ব-পশ্চিম ট্র্যাকিং সিস্টেম। জ্যোতির্বিজ্ঞান অ্যালগরিদম অনুযায়ী,মোটর দ্বারা চালিত slew ড্রাইভ পুরো সিস্টেম চালানোর জন্য উচ্চ টর্ক বহন করবে, যাতে সিস্টেমটি সূর্যের এজিমুট ট্র্যাক করতে পারে, যতটা সম্ভব সৌর মডিউল বিকিরণের পৃষ্ঠের সূর্যের উন্নতি করতে পারে, এবং এইভাবে বিদ্যুৎ উত্পাদন বৃদ্ধি করতে পারে।
এটি মূলত ট্র্যাকিং সিস্টেমের নকশা নীতির উপর ভিত্তি করে, পৃথিবীর ঘূর্ণনের প্রভাবের কারণে, পৃথিবীতে একটি নির্দিষ্ট অবস্থানের জন্য, সারা বছর ধরে সূর্যের চক্র,তার আলোকসজ্জা কোণও ক্রমাগত পরিবর্তিত হয়সৌর প্যানেলগুলিকে সূর্যকে ট্র্যাক করতে এবং ফোটোভোলটাইক প্যানেলগুলি দ্বারা প্রাপ্ত সৌর বিকিরণের পরিমাণ বাড়ানোর জন্য সৌর ট্র্যাকিং সিস্টেমটি ইনস্টল করা হয়েছে।এর ফলে সৌর সৌরবিদ্যুৎ বিদ্যুৎ উৎপাদনের সামগ্রিক ক্ষমতা বৃদ্ধি পাবে।.
VE Worm Gearbox Slew Drive প্রযুক্তিগত তথ্য
| মডেল | অনুপাত | নামমাত্র আউটপুট টর্ক (এন.এম.) | টার্নিং টর্চ (এন.এম) | টর্চ (এন.এম.) | অক্ষীয় চাপ (কেএন) | রেডিয়াল লোড (কেএন) | কার্যকারিতা | যথার্থতা (°) | স্বয়ংক্রিয় লকিং | ওজন (কেজি) |
| ৩" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ৪০% | ≤০1 | হ্যাঁ। | 12 |
| ৫" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ৪০% | ≤০1 | হ্যাঁ। | 18 |
| ৭" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ৪০% | ≤০1 | হ্যাঁ। | 32 |
| ৮" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ৪০% | ≤০1 | হ্যাঁ। | 28 |
| ৯" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ৪০% | ≤০1 | হ্যাঁ। | 52 |
| ১২" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ৪০% | ≤০1 | হ্যাঁ। | 65 |
| ১৪" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ৪০% | ≤০1 | হ্যাঁ। | 88 |
| ১৭" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ৪০% | ≤০1 | হ্যাঁ। | 135 |
| ২১" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤০1 | হ্যাঁ। | 192 |
| ২৫" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤০1 | হ্যাঁ। | 251 |
মোটর ডেটা
নামমাত্র ভোল্টেজ V/DC: 24vdc
লোড ছাড়াই ঘূর্ণি গতিঃ 1200±10%
নো লোড বর্তমান A: <0.1 A
নামমাত্র টর্ক N.M: ০।12
স্পিড RPM: 800±10%
লোড বর্তমান A:<1A
নামমাত্র শক্তি W:<10W
গিয়ার আউটপুট প্যারামিটারঃ
গতির অনুপাতঃ ৩৯৯ঃ1
নামমাত্র আউটপুট টর্ক N.M: 32
আউটপুট স্পিড RPM: 2±05
হল আউটপুটঃ ২
হলের ধরনঃ 40F/39
হল ইনপুট ভোল্টেজ V: 5~24
ওয়্যার সংজ্ঞায়িত করুনঃ
1ঘন লালঃ মোটর +
2মোটা কালো:
3হলুদ সবুজ: জিএনডি
4পাতলা হলুদ: হল বি
5পাতলা লালঃ হল +২৪ ভোল্ট
6পাতলা কালো: হল GND
7পাতলা সবুজ: হল এ.
